中学学校大门给排水施工图纸cad平面图
设计总说明：1、项目概要：该项目中学学校大门给排水施工图，总建筑面积27.67平方米，由学校大门组成。建筑类别：学校大门，建筑高度： 8.0m；建筑类别：单层民用建筑；建筑耐火等级：2、设计范围： 建设用地红线范围内的室外排水系统、室内排水系统以及各系统所需的设备用房。部分图纸展示：首层给排水平面图.png屋面排水平面图.png排水系统原理图.png
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

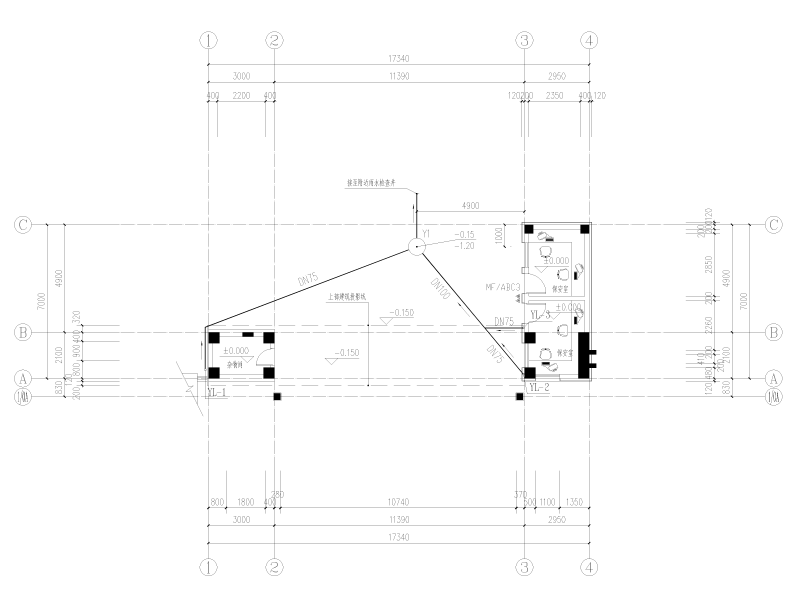

第 1 张图 -

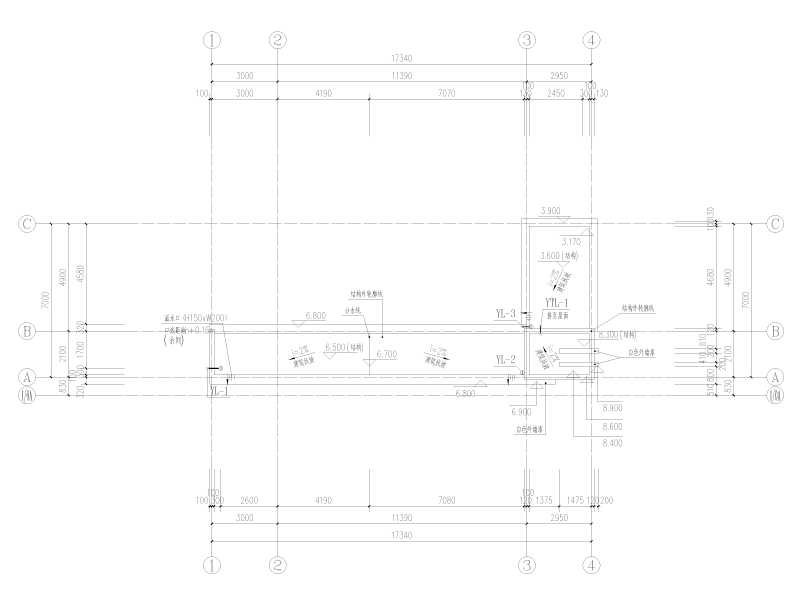

第 2 张图 -

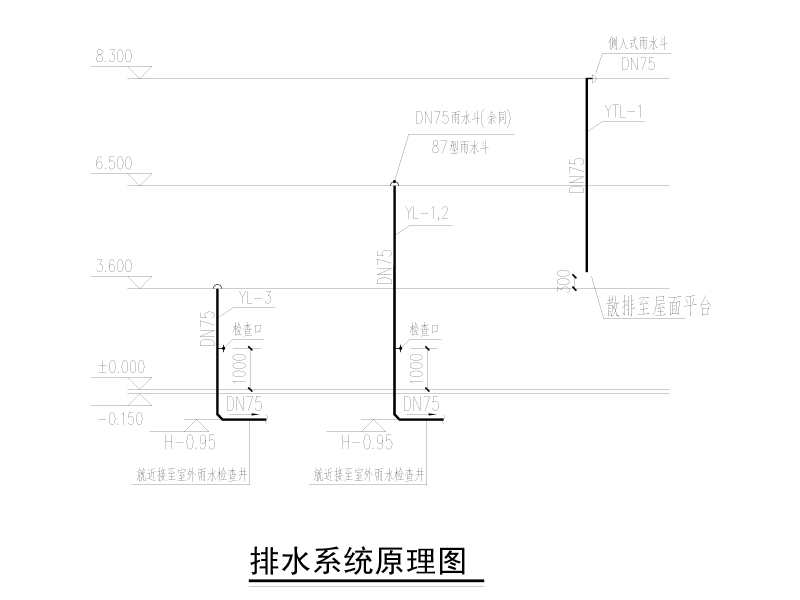

第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-05-29
- 评论次数：0
- 浏览次数：0
- 文件大小：0.71 MB
- 收藏次数：0
-
文件名称：
附件-996797758095508588.dwg
