学校大门电气施工图纸

该附件为江西学校大门电气施工图（图审回复+综合楼全套看下面关联资料）

设 计 说 明

1、该项目为于都县服装学院-大门,用电负荷等级:照明为三级。

2、该项目采用220v/380v三相四线制低压供电,电源就近引自于附近箱变。进户线采用YJV22型交联铠装电缆埋地引入。

3、进线箱总表计量,线路由配电箱出线沿墙采用BV型铜芯塑料线穿PVC暗敷,厂房、走廊、办公室照明线路均采用BV型铜芯塑料线穿阻燃PVC暗敷,且每根套管内的导线不得多于8根。

4、普通开关安装高度为1.4m;电源插座安装高度为0.4m;照明配电箱底边距地1.5m安装。

5、该项目属三类防雷建筑。防雷系统利用%%c10镀锌元钢沿女儿墙敷设一周作为接闪带,并利用屋面梁内%%c16以上主筋相互搭焊,引下线利用柱内圆钢(〉%%c16)暗敷;基础内主筋作为接地极;利用基础梁内 %%c16 以上主筋两根相互搭焊构成网格不大于20mx20m的接地网,采用共用接地系统,接地电阻不大于4欧姆。

.........

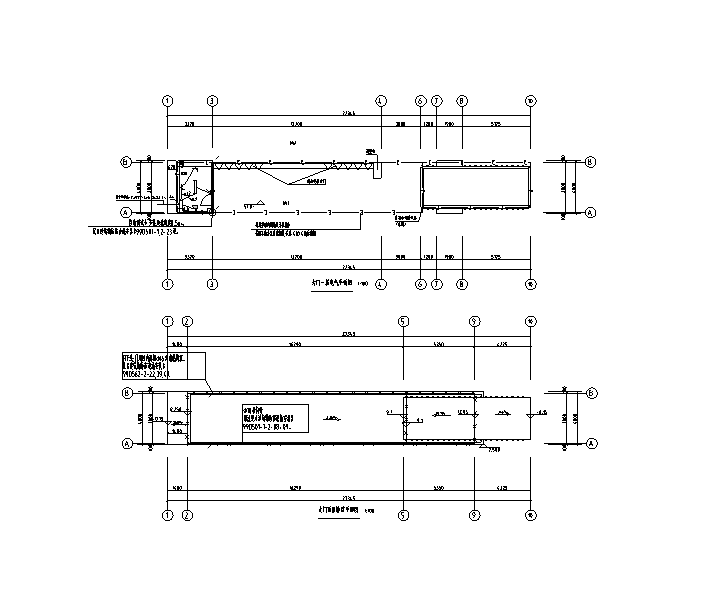

江西学校大门电气施工图

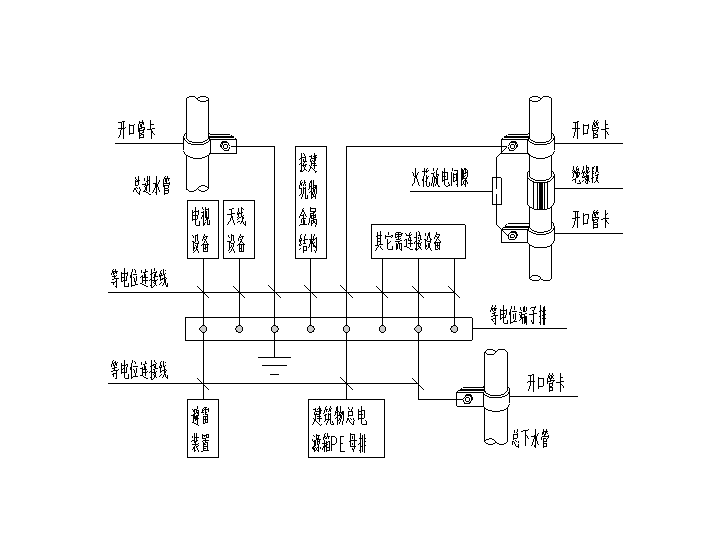

等电位联结

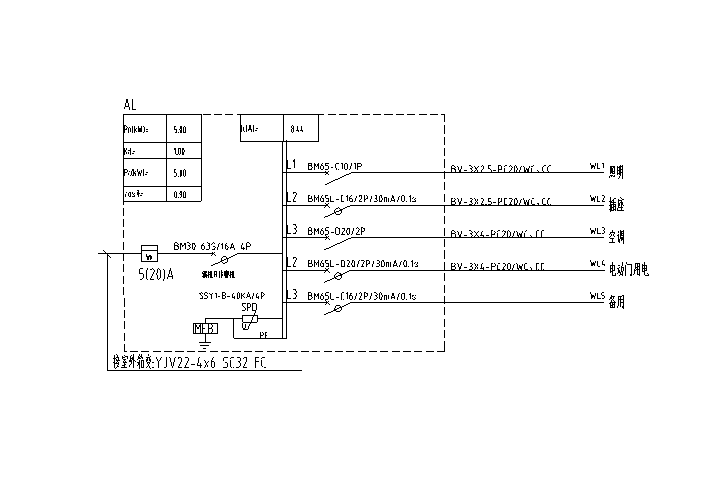

照明配电箱

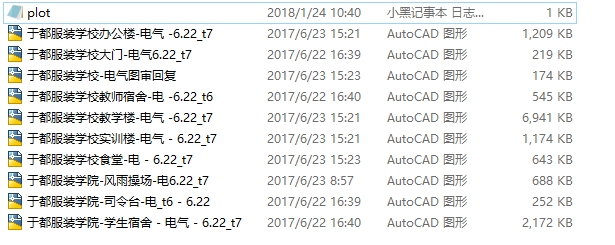

（同套的办公楼、教学楼、实训楼、操场+图审回复在末尾查看关联资料）
