2层框架结构卫生室结构施工大样图桩基布置图

  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:11张
  • 设计年代:近代
该附件为 2层框架结构卫生室 结构施工图
项目概要:
该项目位于贵阳市,为二层框架结构,建筑总高度H=7.800米,主要建筑类别为卫生室,建筑设计结构形式均为框架结构,建筑总高7.800mm。
主要包括:
封面、目录(一)、设计总说明一、设计总说明二、桩基设计总说明、桩基布置图、地梁布置图、基础顶~7.750柱布置图、3.850梁布置图、3.850板布置图、7.750梁布置图、7.750板布置图、楼梯大样图
CAD格式,11张结构图
图纸部分预览截图:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

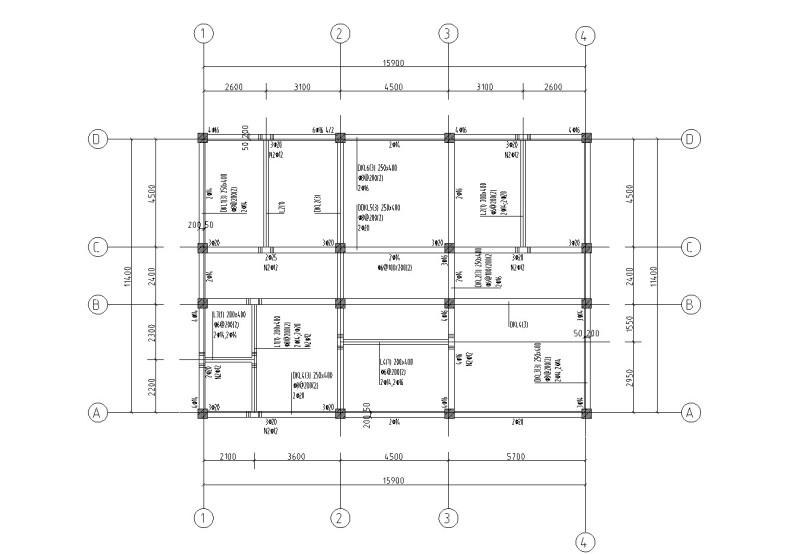

  • 地梁布置图
    地梁布置图

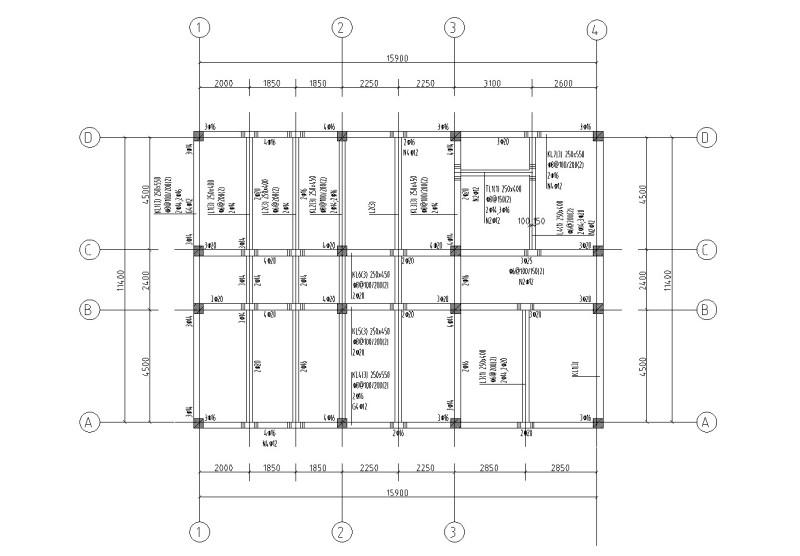

  • 3.850梁布置图
    3.850梁布置图

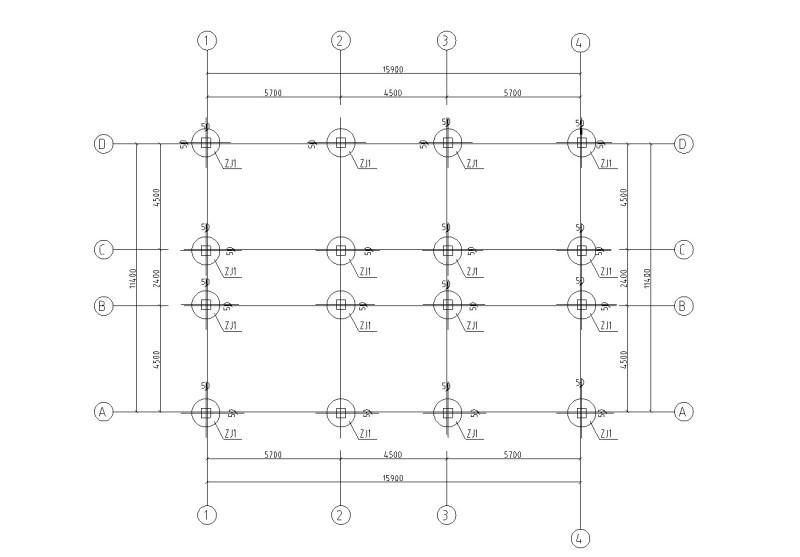

  • 桩基布置图
    桩基布置图

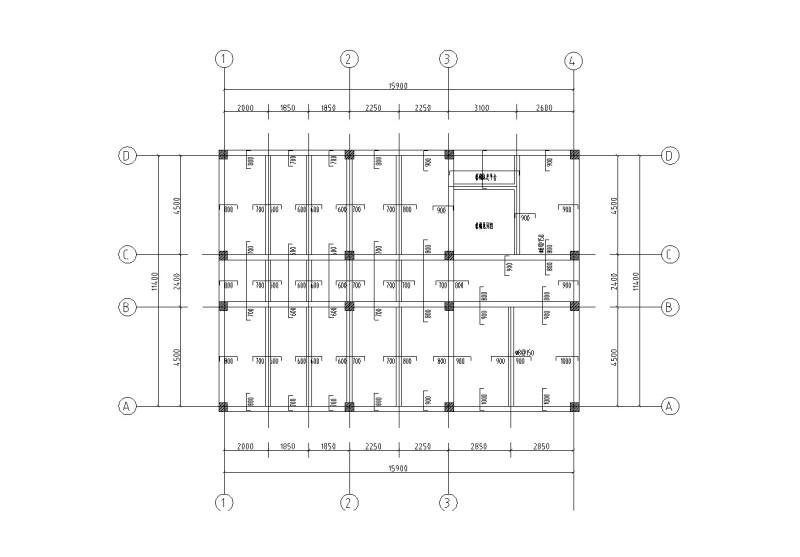

  • 3.850板布置图
    3.850板布置图

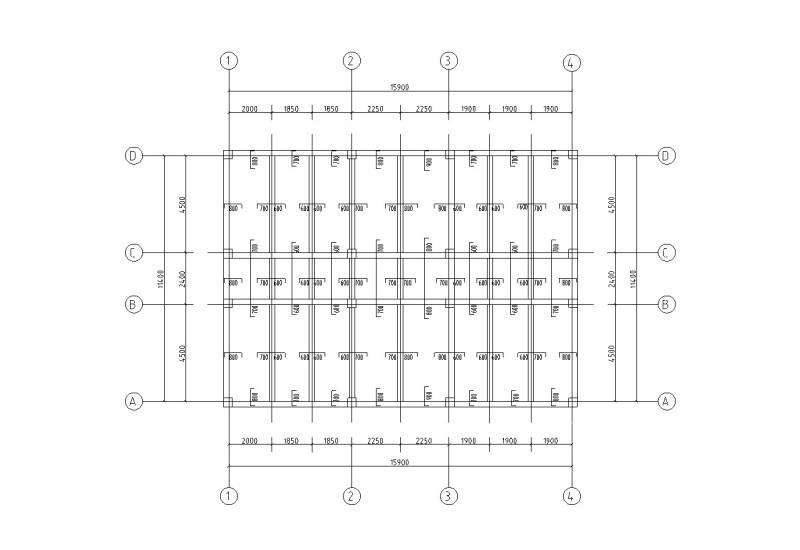

  • 7.750板布置图
    7.750板布置图
  • 楼梯大样图
    楼梯大样图
以上是部分截图,请下载附件后查看完整高清内容
