5层框剪结构大学大样图书馆结构设计施工大样图

附件详情

该项目是山东大学图书馆项目，藏书量49万册，地上五层,一层高为4.5m，其余各层层高均为4.2m。结构高度为：21.900米，建筑长64.5m，宽63.6m，框架-剪力墙结构，基础采用柱下条基，基础设计等级为丙级，总建筑设计面积：16286.32平方米，抗震设防烈度为6度。

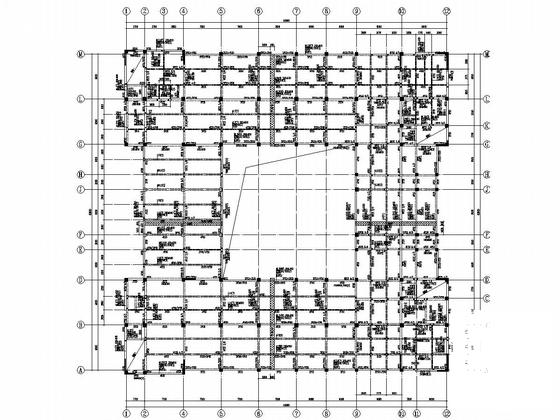

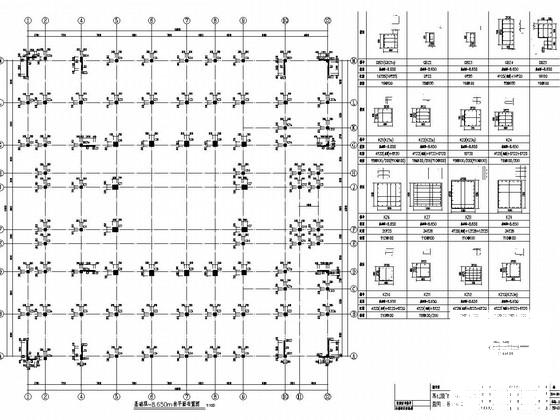

结构专业该资料包含： 结构设计说明 ，基础平面布置图，柱 平面布置图 、柱配筋表，梁配筋平面图，板配筋平面图， 楼梯详图 等共计19张图。
建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，卫生间详图，墙身大样图，门窗表，详图，楼梯图等共计22张图。
分享投稿时间：近几年1月。
