18层框剪结构商住楼结构施工大样图
- 建筑类别：住宅,办公
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架,框架剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：8度抗震
- 风压：0.60kN/平方米
- 地下室功能：车库
- 参考图纸：30张
- 设计年代：近代
附件详情
该项目为安徽某住宅楼，地上18层，地下一层，主楼建筑设计结构形式为框架剪力墙结构，商业部分为现浇钢筋混凝土框架结构，基础采用预应力管桩（PHC）基础，8度设防。
该资料包含：
结构设计说明
、预应力管桩设计总说明、桩基承台
平面布置图
、地下室墙柱平法施工图、柱平法施工图、板结构施工图、梁平法施工图、楼梯结构图、节点大样图等共30张图纸。

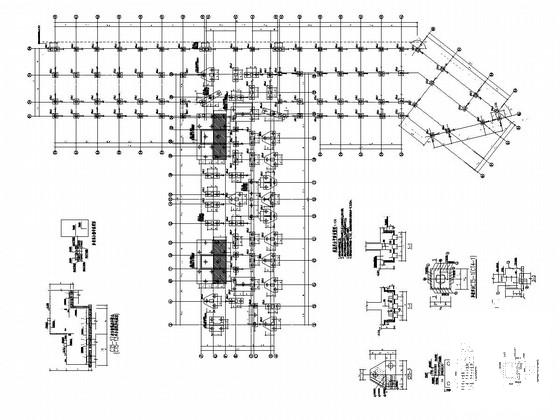

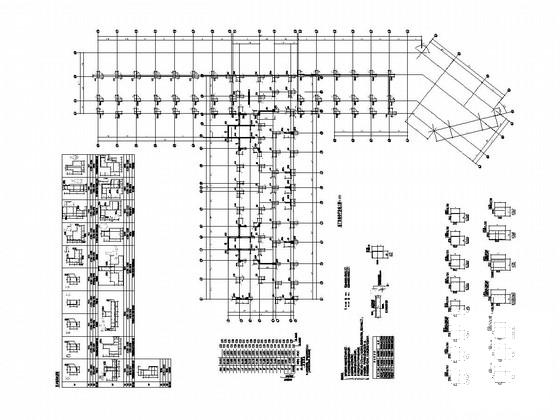

地下室墙柱平法施工图

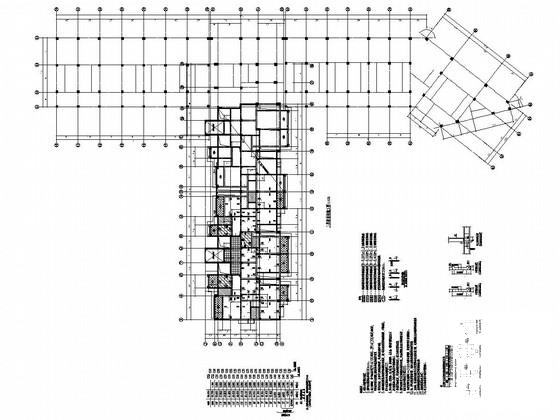

二层板结构平面图

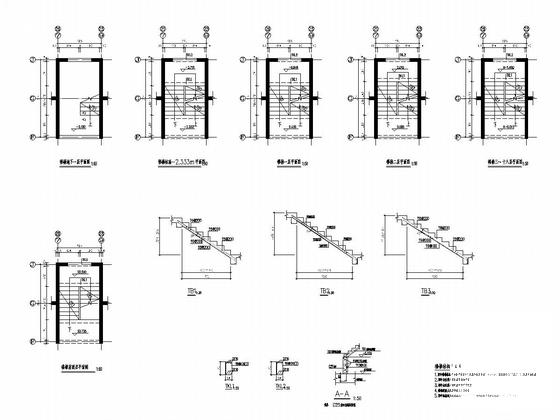

楼梯结构平面图

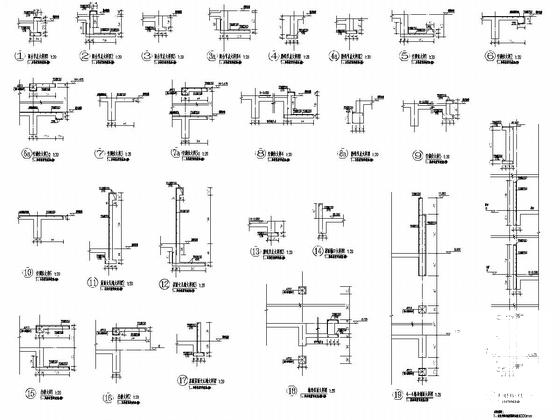

节点大样配筋图
二层梁平法施工图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框剪结构商住楼 - 1 -
框剪结构商住楼 - 2 -
框剪结构商住楼 - 3 -
框剪结构商住楼 - 4 -
框剪结构商住楼 - 5 -
框剪结构商住楼 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-04
- 评论次数：0
- 浏览次数：0
- 文件大小：3.35 MB
- 收藏次数：0
-
文件名称：
附件-995888959799868575708.zip
