6900平米18层框剪结构商住楼结构施工大样图

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:47张
  • 设计年代:近代

附件详情

本建筑为十八层高层住宅,一至二层主要为商业,三至十八层为住宅。总建筑设计面积:6963.70平方米:商业1444.76平方米,住宅5389.68平方米。架空层129.26平方米。框架剪力墙结构,采用机械钻孔嵌岩灌注桩,基础设计等级为乙级,抗震设防烈度小于6度,设计按 6度抗震设计。
该资料包含:结构设计总说明,钻孔灌注桩设计说明,承台配筋图,桩位平面布置图,承台地梁平面布置图,竖向构件 平面布置图 ,竖向构件详图,梁平法施工图,结构平面布置配筋图, 楼梯详图 ,节点大样图等共计47张图。
分享投稿时间:近几年11月。

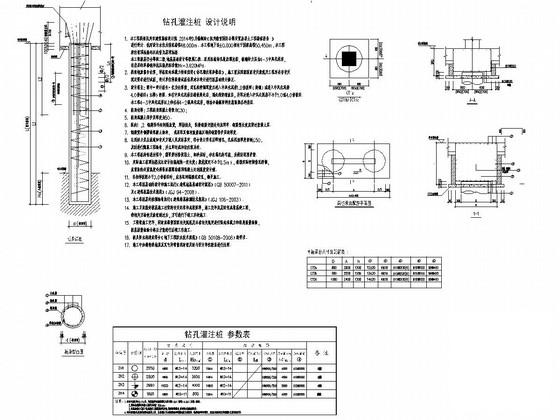

钻孔灌注桩设计说明

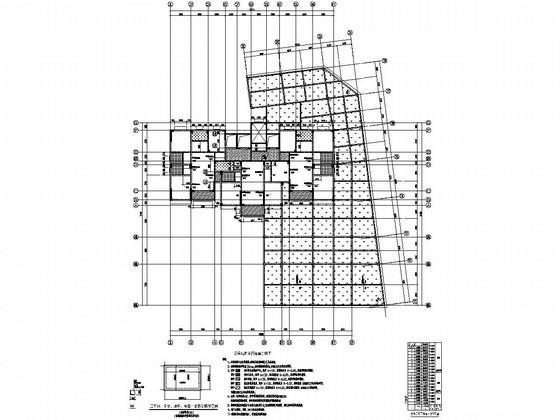

三层结构平面布置配筋图

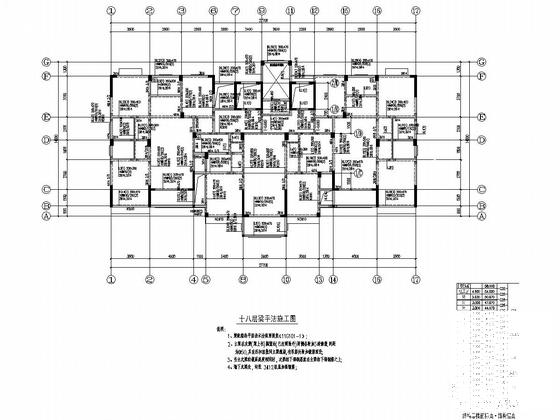

十八层梁平法施工图

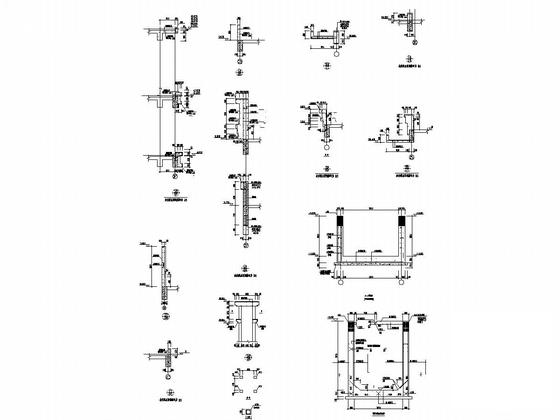

节点大样图

楼梯详图

十六层结构平面布置配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

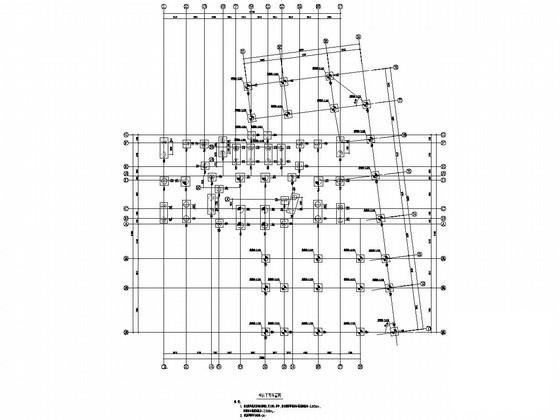

  • 框剪结构商住楼 - 1
    框剪结构商住楼 - 1
  • 框剪结构商住楼 - 2
    框剪结构商住楼 - 2
  • 框剪结构商住楼 - 3
    框剪结构商住楼 - 3
  • 框剪结构商住楼 - 4
    框剪结构商住楼 - 4
  • 框剪结构商住楼 - 5
    框剪结构商住楼 - 5
  • 框剪结构商住楼 - 6
    框剪结构商住楼 - 6
  • 框剪结构商住楼 - 7
    框剪结构商住楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
