16层框剪商住楼结构施工图纸(筏基,独基)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:16层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 抗震设防烈度:8度抗震
  • 参考图纸:14张

附件详情

该项目主楼基础采用平板式筏基,裙楼基础采用独基,地基基础设计等级为乙级;该项目主楼采用剪力墙结构;裙房采用框架结构。抗震等级为二级。
该资料包含:
结构设计总说明、剪力墙、框柱布置图、剪力墙布置图、梁平法施工图、板配筋图、楼梯节点共14张图纸。


板配筋图

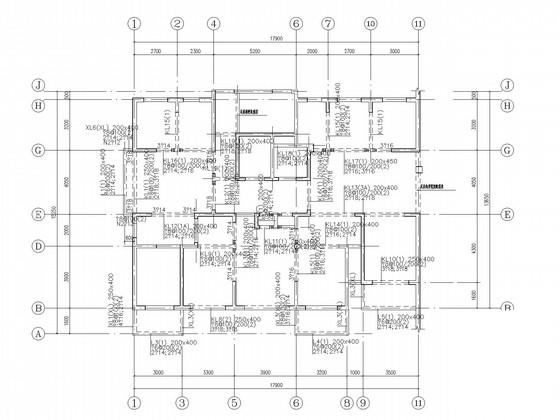

梁平法施工图

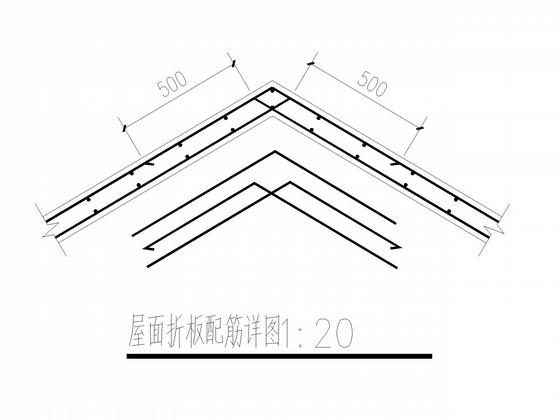

屋面折板配筋详图

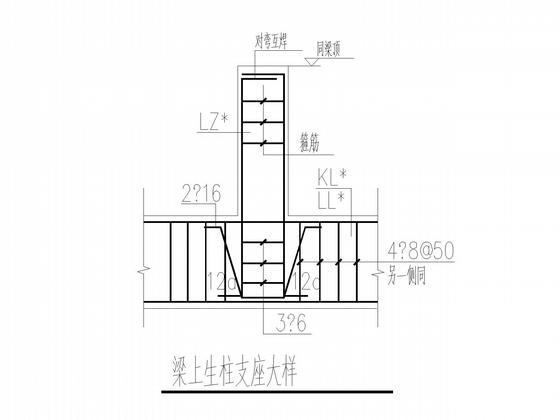

梁上生柱支座大样

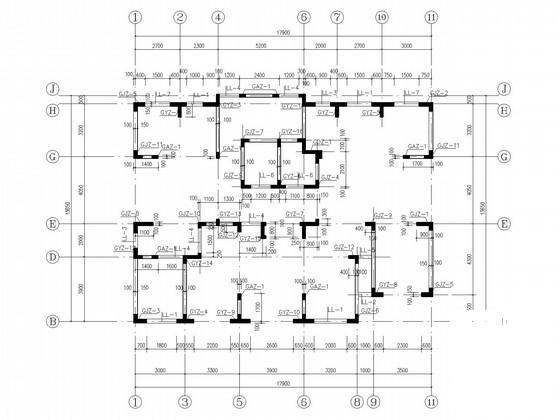

坡屋面剪力墙布置图
