18层框剪结构商住楼建筑结构全套施工大样图

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:75张
  • 设计年代:近代

附件详情

本建筑为十八层高层住宅,一至二层主要为商业,三至十八层为住宅。6859.84平方米:商业1316.36平方米,住宅5379.85平方米。抗震设防烈度小于6度,设计按6度抗震设计,采用机械钻孔嵌岩灌注桩,基础设计等级为乙级。
结构专业该资料包含:结构设计总说明,钻孔灌注桩设计说明,承台配筋图,桩位平面布置图,承台地梁平面布置图,竖向构件 平面布置图 ,竖向构件详图,结构平面布置配筋图,梁平法施工图, 楼梯详图 ,节点大样图,共计46张图。
建筑专业该资料包含:施工设计说明,平面图,立面图,剖面图,单元平面放大图,楼电梯大样,门窗大样图,卫生间大样图,节点大样图,共计29张图。
分享投稿时间:近几年11月。

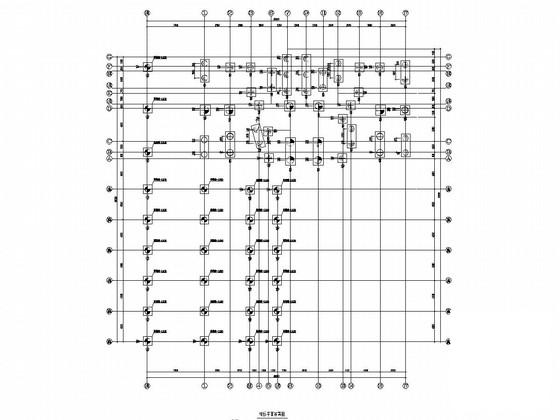

桩位平面布置图

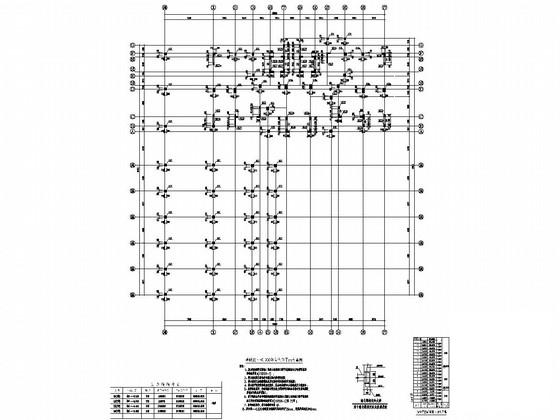

基础顶~-0.030竖向构件平面布置图

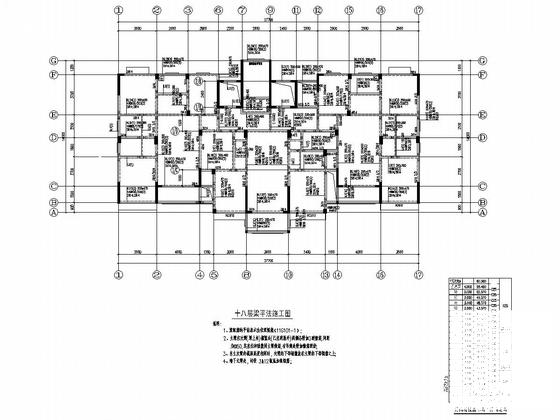

十八层梁平法施工图

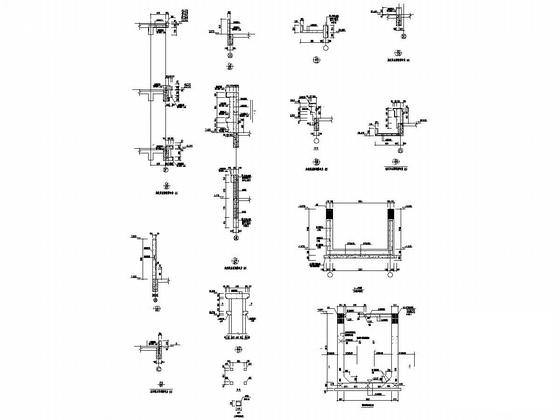

节点大样图

六-十一层平面图

节点大样四

六、八、十、十四层结构平面布置配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 框剪结构建筑 - 1
    框剪结构建筑 - 1
  • 框剪结构建筑 - 2
    框剪结构建筑 - 2
  • 框剪结构建筑 - 3
    框剪结构建筑 - 3
  • 框剪结构建筑 - 4
    框剪结构建筑 - 4
  • 框剪结构建筑 - 5
    框剪结构建筑 - 5
  • 框剪结构建筑 - 6
    框剪结构建筑 - 6
  • 框剪结构建筑 - 7
    框剪结构建筑 - 7
  • 框剪结构建筑 - 8
    框剪结构建筑 - 8
以上是部分截图,请下载附件后查看完整高清内容
