9800平米18层框剪结构住宅楼建筑结构施工大样图

附件详情

该项目为18层住宅楼，上部18层全为住宅，采用框架剪力墙结构体系，9812.66平方米。其中住宅9408.1平方米，物业管理用房404.56平方米。采用机械钻孔嵌岩灌注桩，基础设计等级为乙级，抗震设防烈度为6度。

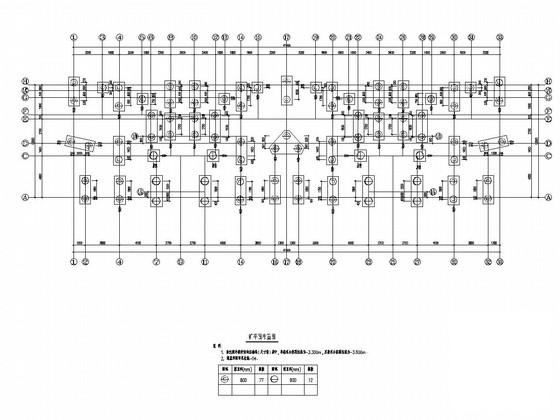

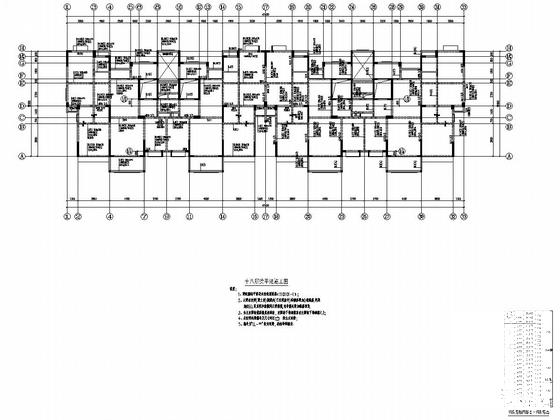

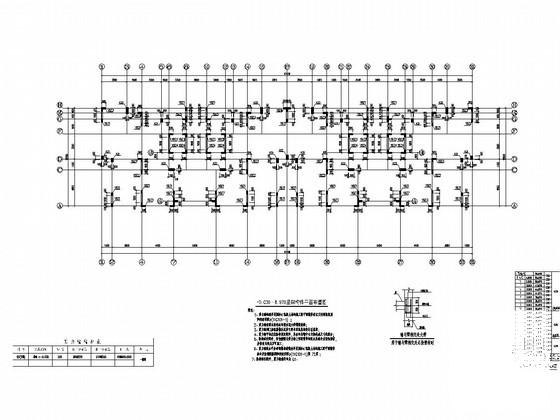

结构专业该资料包含：结构设计总说明，钻孔灌注桩设计说明，承台配筋图，桩位平面布置图，承台地梁 平面布置图 ，竖向构件配筋图，各层结构平面布置配筋图，梁平法施工图， 楼梯详图 ，节点大样图共计39张图。

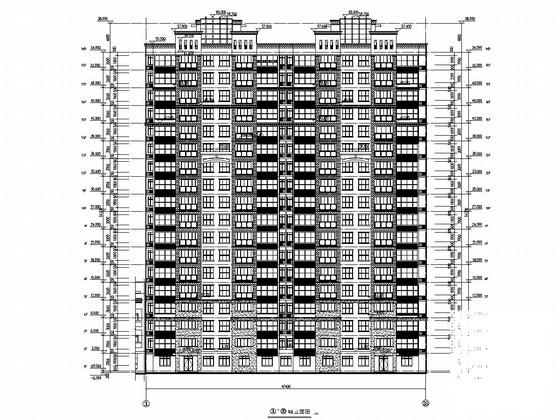

建筑专业该资料包含：施工设计说明，平面图，立面图，剖面图，楼电梯大样图，卫生间大样图，门窗表，门窗大样，节点大样等共计28张图。
分享投稿时间：近几年11月。
