立交停车场项目给排水施工大样图平面图及喷淋接管示意图
-
建筑类别：交通建筑
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢结构
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统,消防排水
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
-
供水方式：市政供水
-
排水体制：污废合流,雨污分流
-
消火栓用水量室外(L/S)：15
-
消火栓用水量室内(L/S)：10
-
大样节点：水泵,卫生间
-
项目所在地：贵州
项目概要：该项目为
贵州省
立交停车场项目
给排水施工图
（含大样图）
，工程等级：多层公建；耐火等级：Ⅱ级；建筑总高度:19.700M
设计内容：
1）室外给排水及消防系统。
2）室内给排水及消防系统。
部分图纸展示：
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-

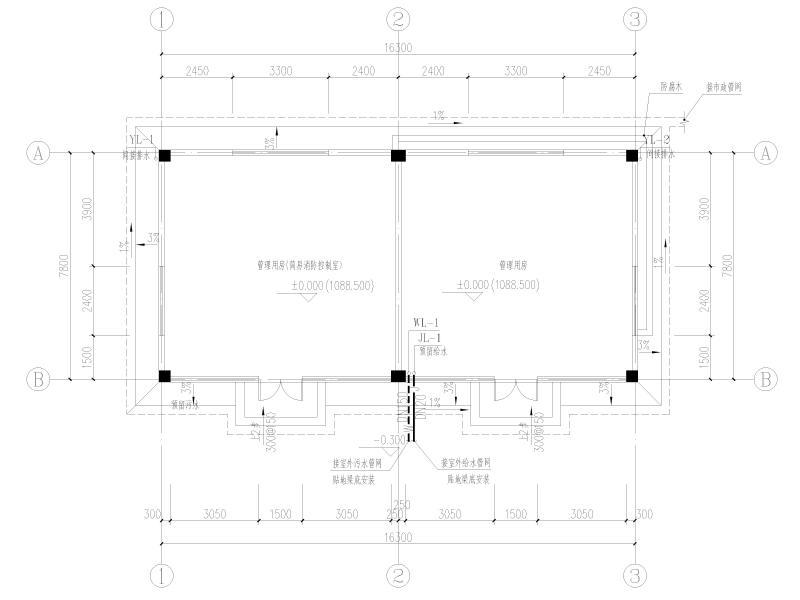

2#管理用房一层给排水平面图 -
公厕一层给排水平面图 -
机械停车楼屋顶层给排水平面图 -

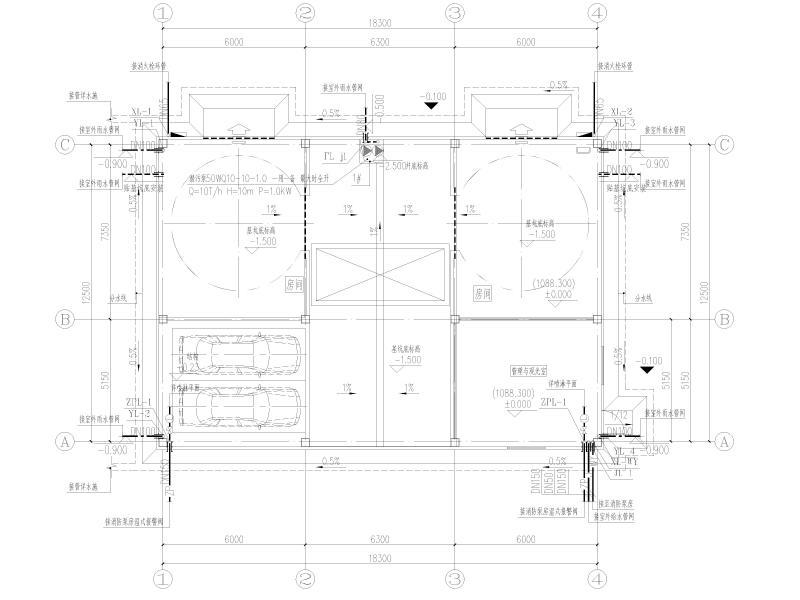

机械停车楼一层给排水平面图 -
机械停车楼一层喷淋平面图 -
停车楼喷淋接管示意图 -
水泵房大样图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-02-20
- 评论次数：0
- 浏览次数：0
- 文件大小：2.72 MB
- 收藏次数：0
-
文件名称：
附件-996570688877885578.rar
