两台4T、两台5T供暖锅炉房热力系统设计图纸
1、该资料锅炉房容量为2台ZRQ-240NN型真空热水锅炉，2台ZRQ-300N型真空热水锅炉，锅炉供热量12.6MW。
2.采暖锅炉进出水温度为60~50°C，供采暖用。采暖系统低、中区利用低位膨胀水箱定压，由补水泵补水；采暖系统高区利用设在办公楼屋面的高位膨胀水箱定压，由补水泵补水。在进行供暖时，四台锅炉同时运行。
3.锅炉烟囱材质为碳钢，厚度为5mm。

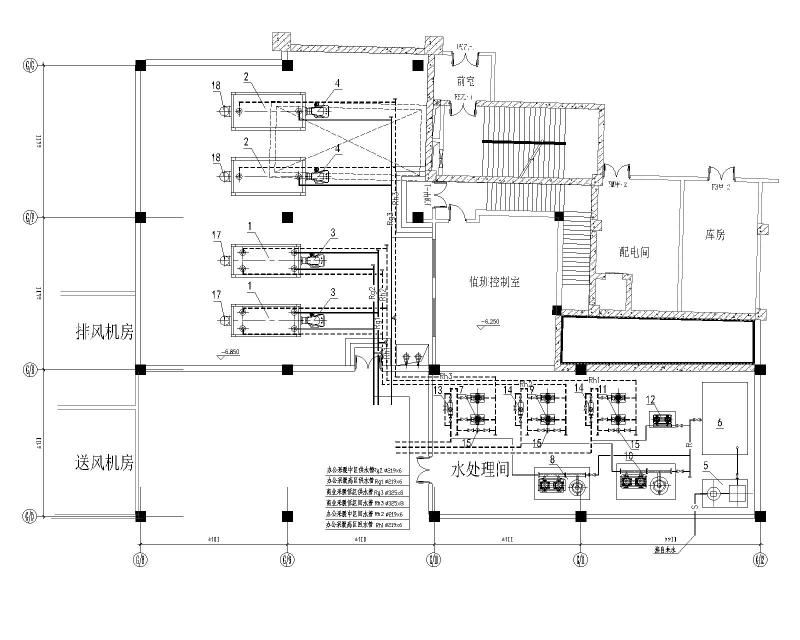

锅炉房管道平面图

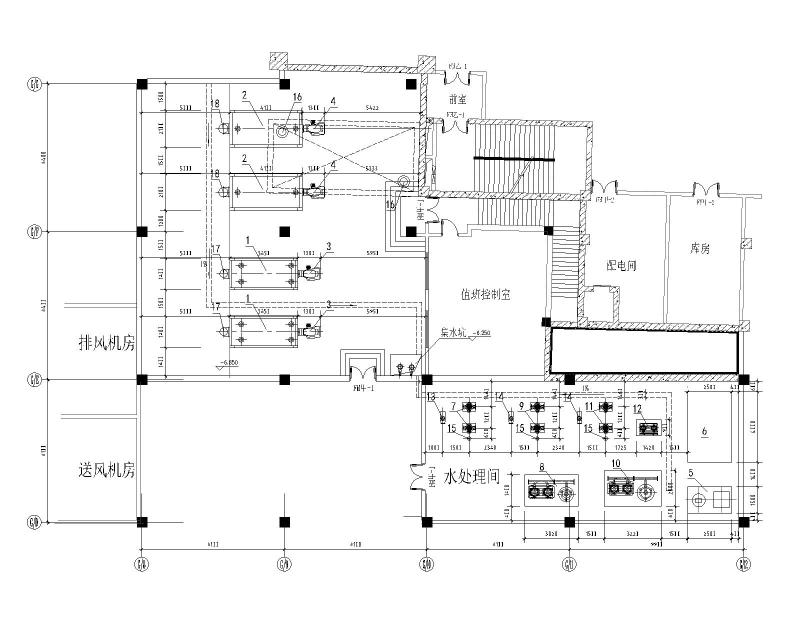

锅炉房设备
平面布置图

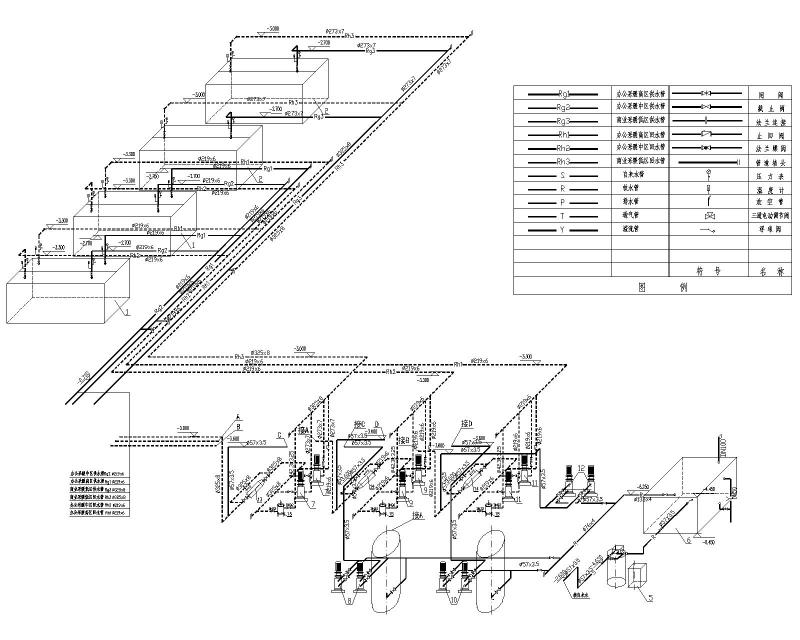

锅炉房热力系统图

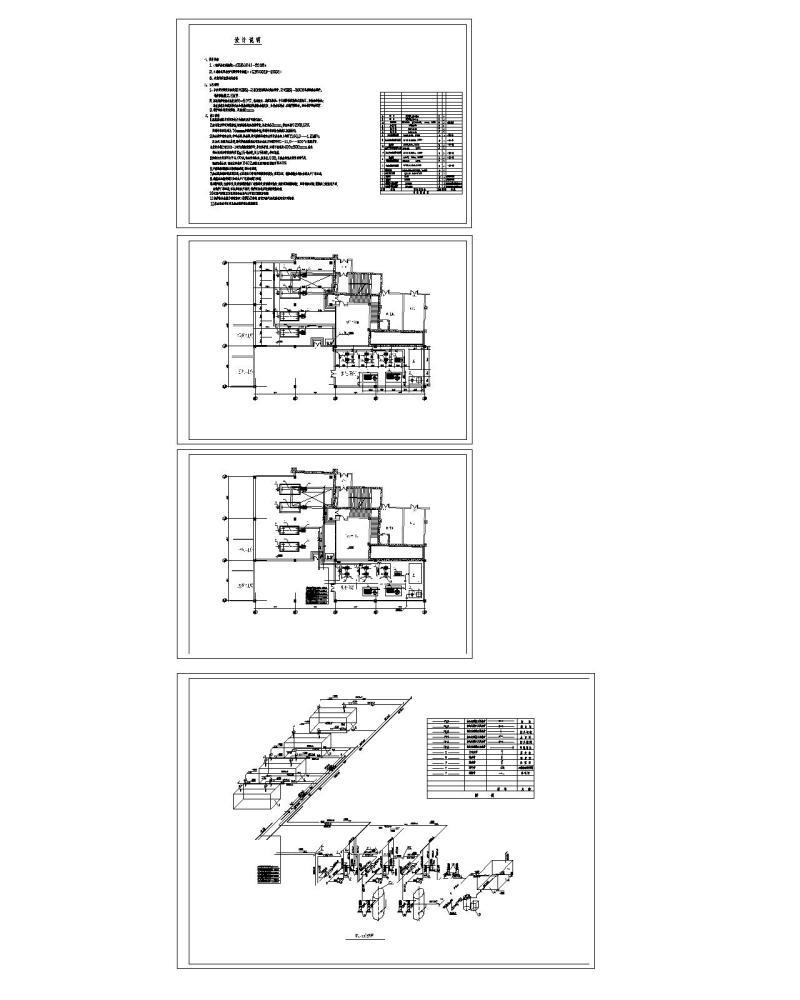

总缩略图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
锅炉房热力系统 - 1 -
锅炉房热力系统 - 2 -
锅炉房热力系统 - 3 -
锅炉房热力系统 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-10
- 评论次数：0
- 浏览次数：0
- 文件大小：0.5 MB
- 收藏次数：0
-
文件名称：
附件-996095976790888977.dwg
锅炉房热力系统下载
