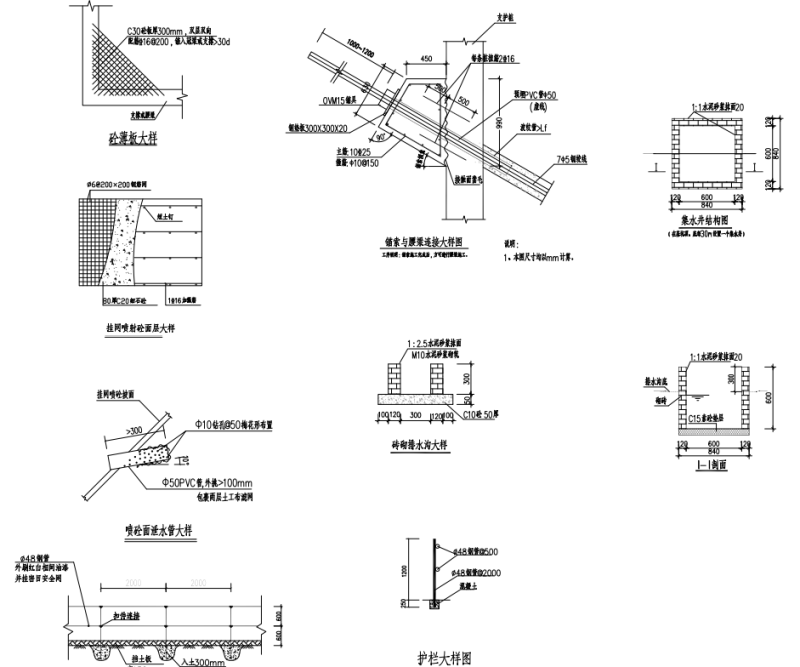

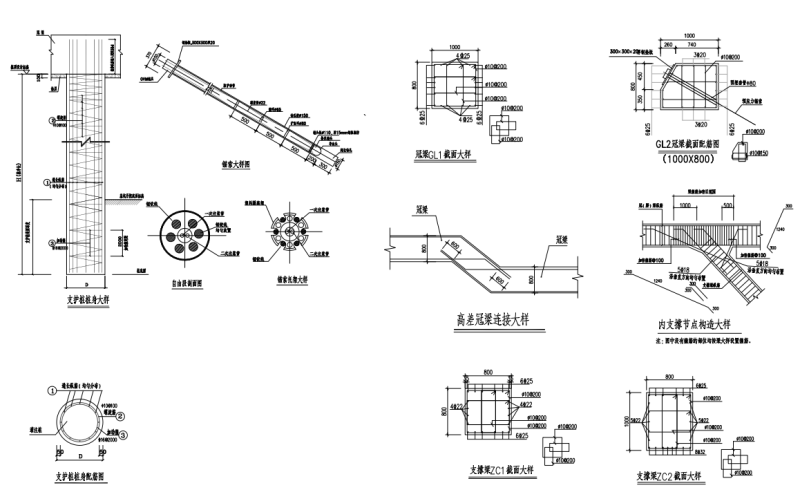

钢筋砼框架老年医院基坑支护施工大样图cad平面图

xx市老年医院项目位于xx市，拟建门诊医技楼、住院楼和培训楼等7座建筑物，层髙6~17层，为钢框架-消能支撑体系，地下室釆用钢筋混凝土框架抗震墙体系，筏板基础，下设3层地下室，三层地下室底板结构面相对标髙-14.70m，筏板厚1500mm，垫层厚100mm，基坑开挖底面相对标髙-16.30m（绝对标髙120om）；现地面相对标髙约0.00m（广州城建髙程28.30m），基坑大开挖深度为16.30~-18.00m，局部地下车库出入口坡道开挖深度2.00~7.40m。基坑支护总周长730m。

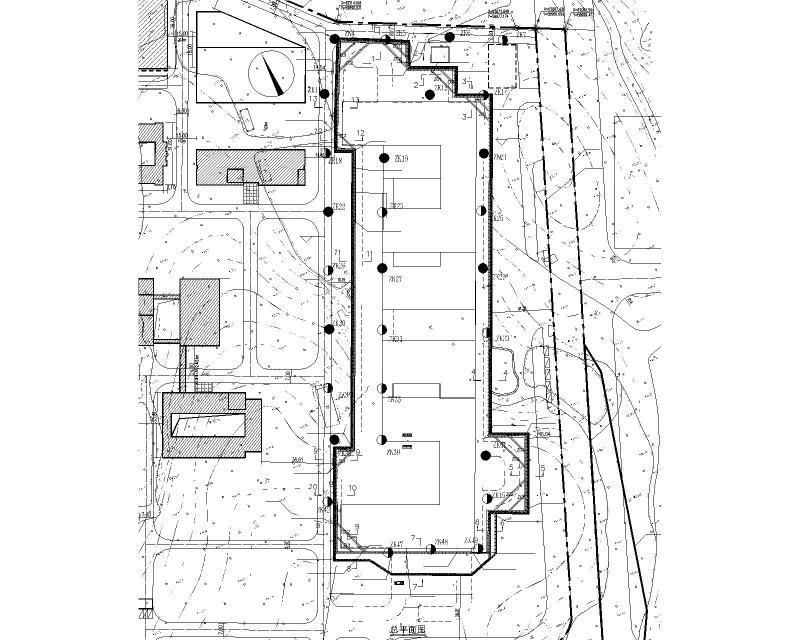

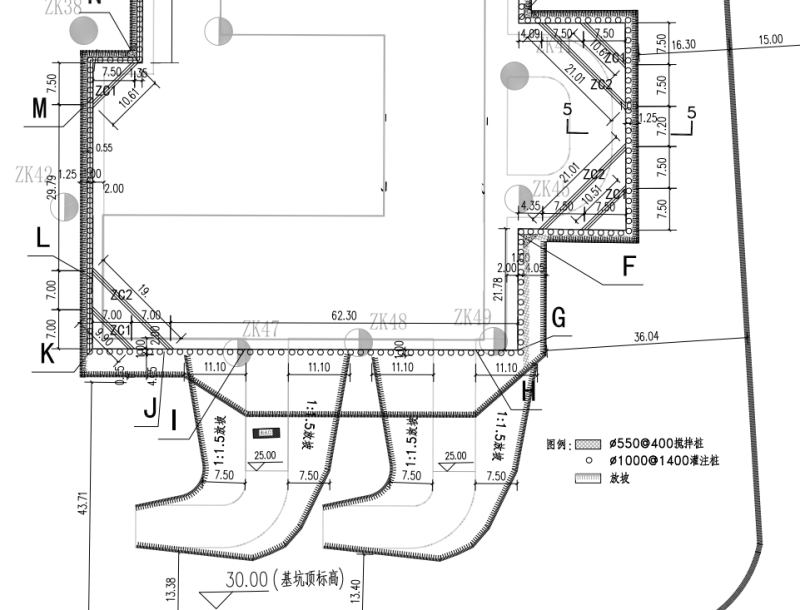

本项目基坑位处xx市老人院扩建工程东南侧，现地面标髙约21.73~30.36米，交通条件较好。基坑南侧地下室边线距规划市政路约50m；基坑东侧地下室边线距规划市政路约20m；基坑北侧地下室边线距用地红线约10m；基坑西侧地下室边线距在建广州市老人院扩建项目砼道路约5m，临近老人院扩建业务楼基础形式为灌注桩基础，护理楼基础形式为天然地基独立柱下基础。施工前应探査淸楚周边管线，施工时应注意防护及安全。

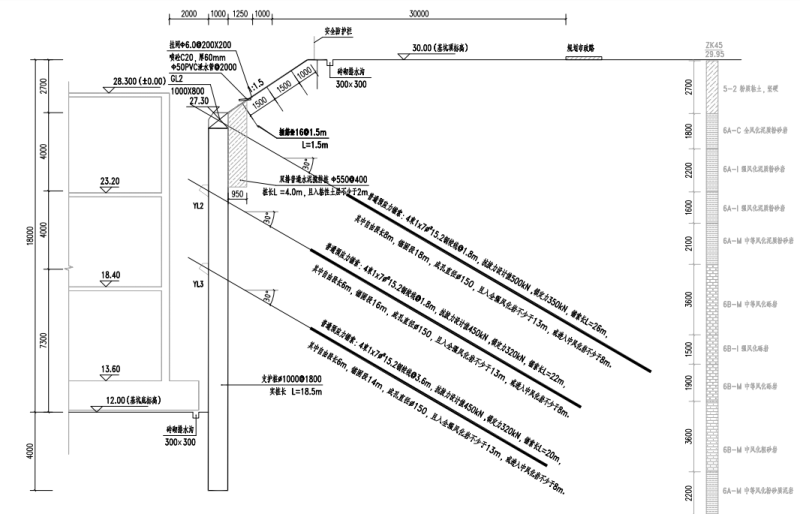

土压力：除饱和砂层按水土分算外，其他采用水土合算

水压力：基坑外侧地下水位设计值为设计地坪以下1.0m，基坑内侧为坑底以下1.0m；

地面超载：一般地面按15kPa，出土口超载按40kPa，施工道路超载按25kPa，坑顶边2.0m范围内严禁堆载。
