22.6米深基坑地下连续墙加四道混凝土支撑支护施工CAD大样图（逆作基坑桩锚支护）

附件详情

拟建建筑物为地上约250米的超高层住宅，地下室4层。场地多为鱼塘，后经人工堆填整平。基坑开挖深度22.6米，安全等级为一级。基坑周边临近 市政道路 ，距离地铁最近处约15米。

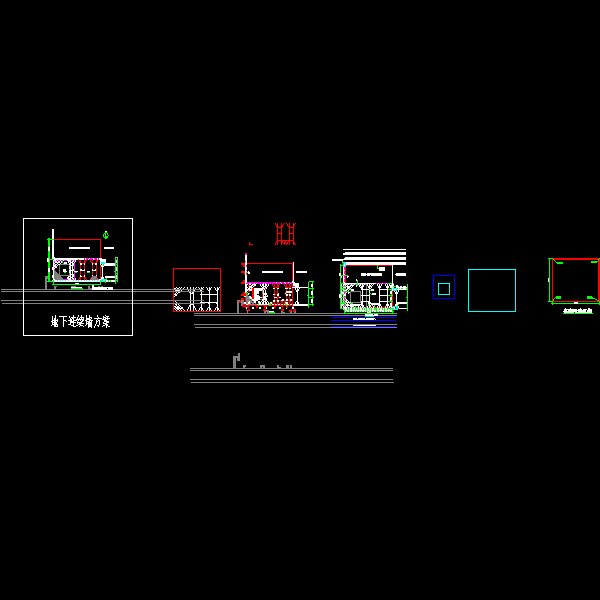

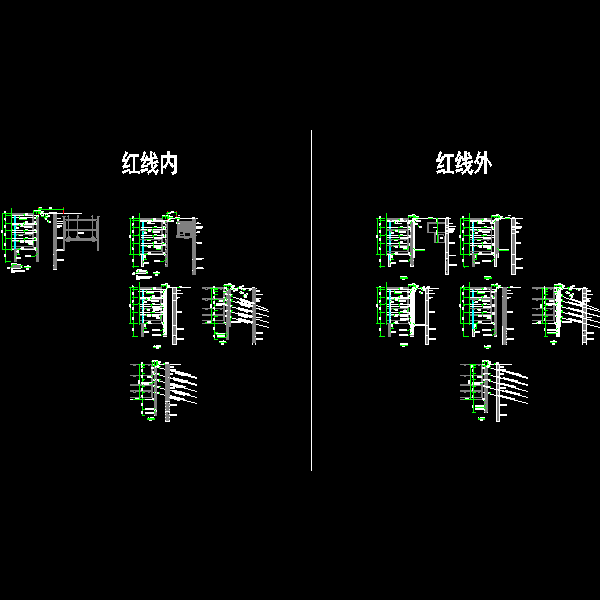

基坑支护分两个阶段进行：第一阶段基坑采用地下连续墙（红线内）/钻孔咬合桩（红线外） 四道混凝土支撑(对撑、角撑)支护方式；第二阶段 深基坑 采用桩锚支护 三重管旋喷桩止水帷幕结构。二期基坑开挖采用逆作法施工。
【基坑支护设计】

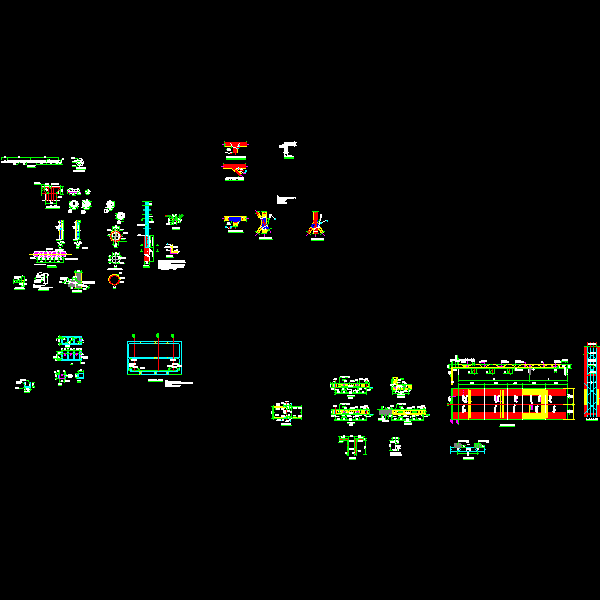

1、基坑支护分区段分别采用直径1.2m灌注桩或厚度1.0m地下连续墙，灌注桩间设置旋喷桩支挡桩间土体。
2、场地西侧、南侧在灌注桩外均设置直径1000mm三重管高压旋喷桩做止水帷幕。
3、钻（冲）孔桩间采用挂φ6钢筋网喷射砼护面，保持桩间土体稳定，喷射混凝土等级C20，平均厚100mm。钢筋网与支护桩通过膨胀螺栓或锚筋连接。

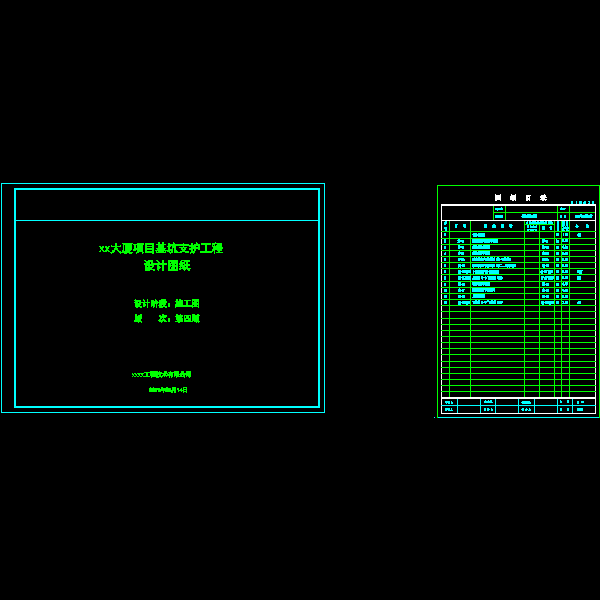

19张，编制于2011年。
