18米深基坑地下连续墙加四道混凝土支撑支护CAD施工图纸
附件详情
- 施工图设计说明书（缺失）
- 基坑 平面布置图
- 地下连续墙分幅平面图
- 基坑支护剖面图
- 立柱及立柱桩布置图
- 立柱桩结构详图
- 地基加固布置图
- 地下连续墙结构图
- 直槽段配筋
- 转角槽段配筋表
- 连通道处地下墙开洞加强详图
- 人防孔处地下墙开洞加强详图
- 地下连续墙节点详图
- 第一道支撑平面布置图
- 第二、三、四道支撑平面布置图
- 施工栈桥结构图
- 围令及支撑节点详图
- 围令及支撑结构图
- 钢筋笼吊装加强措施图
附件详情
基坑平均开挖深度18米，临近既有建筑及
市政道路
，地下管线复杂。采用地下连续墙 四道钢筋混凝土内支撑支护，地下连续墙厚1000mm，地下连续墙槽段类型有“一字型”、“L型”、“弧型”三种形式。850@600 SMW工法桩地基加固，墙体与加固体之间压密注浆处理，电梯井基坑地基旋喷加固。
30张，编制于2007年。
二、三、四道内支撑
临近既有建筑基坑支护剖面
一字型地下连续墙
L型地下连续墙
弧形地下连续墙
地基加固布置图
地下墙接头止水法
地下墙与底板,楼板节点处理示意图
基坑支护剖面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

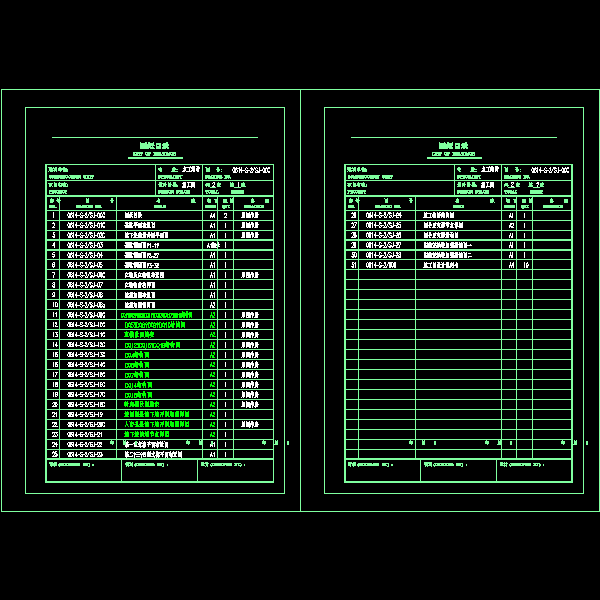

sj-00.dwg -

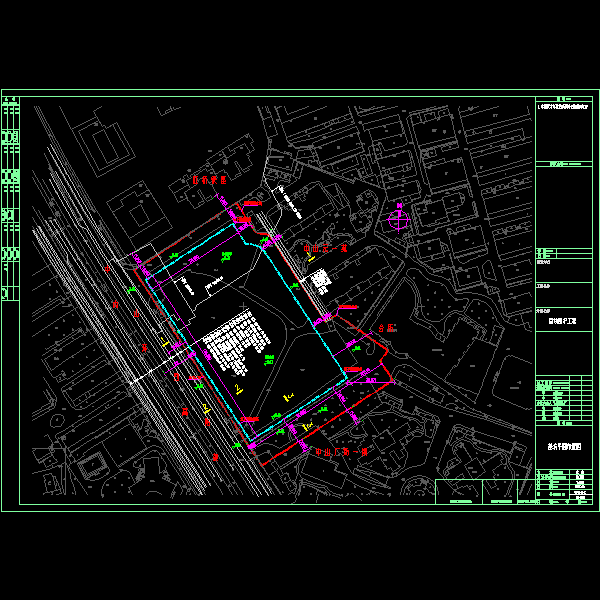

sj-01c基坑平面布置图.dwg -

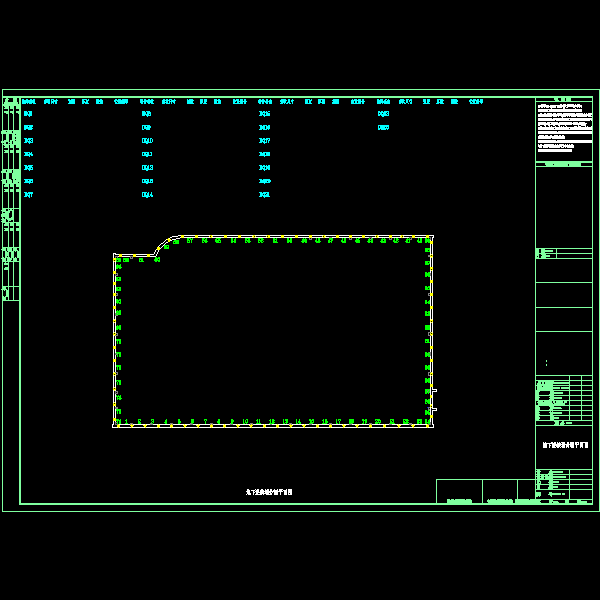

sj-02c地下连续墙分幅平面图.dwg -

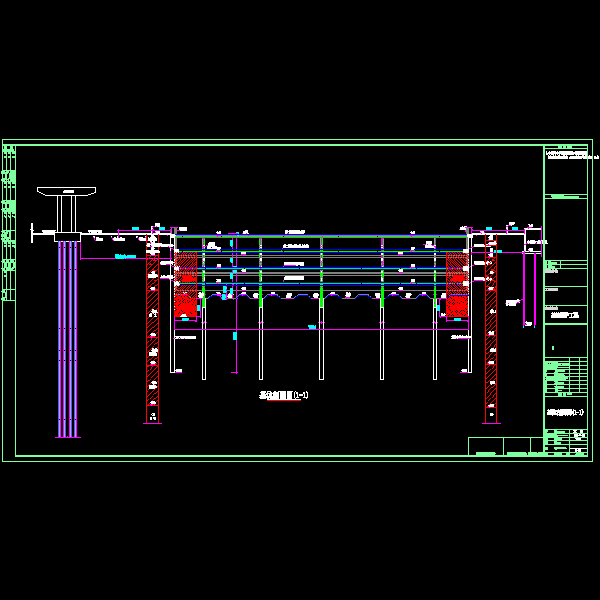

sj-03基坑剖面图(1-1).dwg -

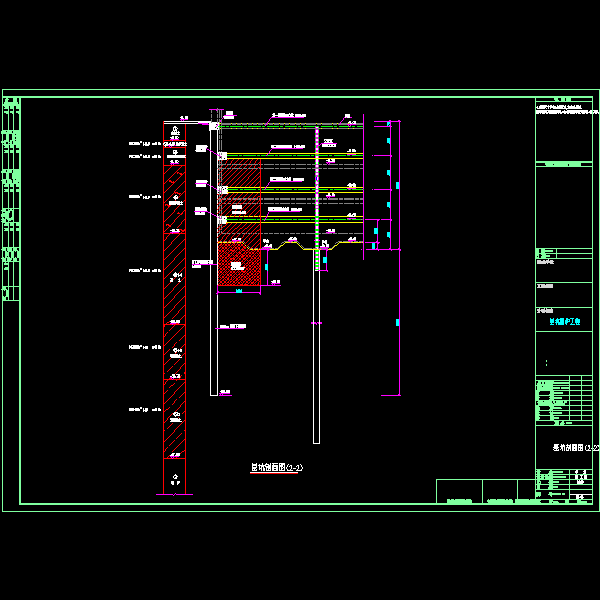

sj-04基坑剖面图(2-2).dwg -
sj-05基坑剖面图(3-3).dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：3.63 MB
- 收藏次数：0
-
文件名称：
附件-995898998095576089.rar
