地下室深基坑支护CAD施工大样图（地下连续墙混凝土支撑）

附件详情

地下二层，局部三层。基坑总面积约8770m2，支护周长约390m，开挖深度10.5~11米，基坑设计安全等级为一级。基坑周边环境复杂，开挖深度内含水量较丰富，透水性较强。
【基坑支护方案】
采用顺作法施工，基坑周边采用"两墙合一"地下连续墙作为基坑围护体，地下连续墙既作为基坑开挖阶段的挡土止水围护体，同时作为地下室结构外墙。基坑周边地墙厚度为800mm。基坑竖向设置两道钢筋混凝土支撑。根据地铁管理部门要求，为确保将基坑开挖期间降水对地铁隧道的影响减小到最小，该项目四面地下连续墙全部入岩，以隔断承压含水层。基坑内采用管井进行降水疏干。
地下连续墙：混凝土设计强度等级为C30，抗渗等级为S8。各槽段之间设置工字形型钢接头。地下连续墙接头外侧均设置2根?1000高压旋喷桩进行封堵加固。
旋喷桩：采用三重管双高压施工工艺，桩径不小于1000，搭接300，使用42.5级普通硅酸盐水泥，桩长同地连墙深度。
立柱桩：采用钻孔桩，钻孔桩混凝土采用商品混凝土，设计强度为C30
三轴深搅桩：水灰比1.2～1.5，水泥掺入比22%
支撑、圈梁及围檩：砼等级为C30,采用42.5级普通硅酸盐水泥。为防止砼支撑收缩变形，砼中加水泥用量的5%JM3系列膨胀剂

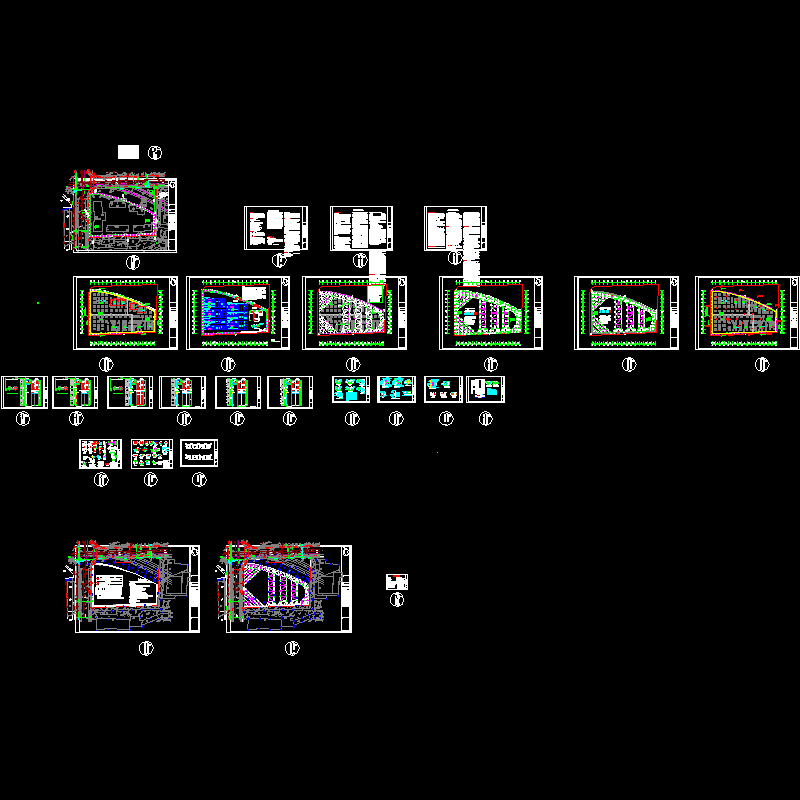

共26张，编制于2012年。
