中型灌区续建节水改造工程图纸_61套cad平面布置图

该附件为:中型灌区续建配套与节水改造 工程图纸 (61套),格式为CAD版本。
一、简介
该项目位于贵州,中型灌区续建配套与节水改造 工程图纸
二、目录:
地理位置图、水系图、区域地质图、总体平面布置图、潜水泵泵房设计图、100m水池设计图、200m水池设计图、300m水池设计图、水泵站上水管纵剖面图、闸阀井设计图、镇支墩、给水栓设计图、PE管道敷设设计图、管灌系统示意图、配水管网水力计算表等41p
三、相关图片:
200m 蓄水池平面图.jpg
100M 蓄水池平面图.jpg
100M蓄水池Ⅰ-Ⅰ 剖 视 图.jpg
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

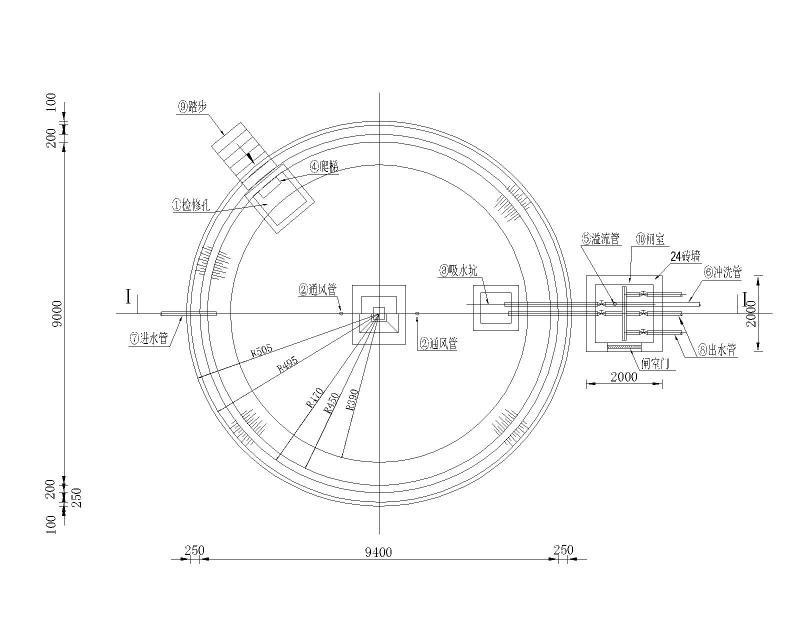

  • 200m 蓄水池平面图
    200m 蓄水池平面图

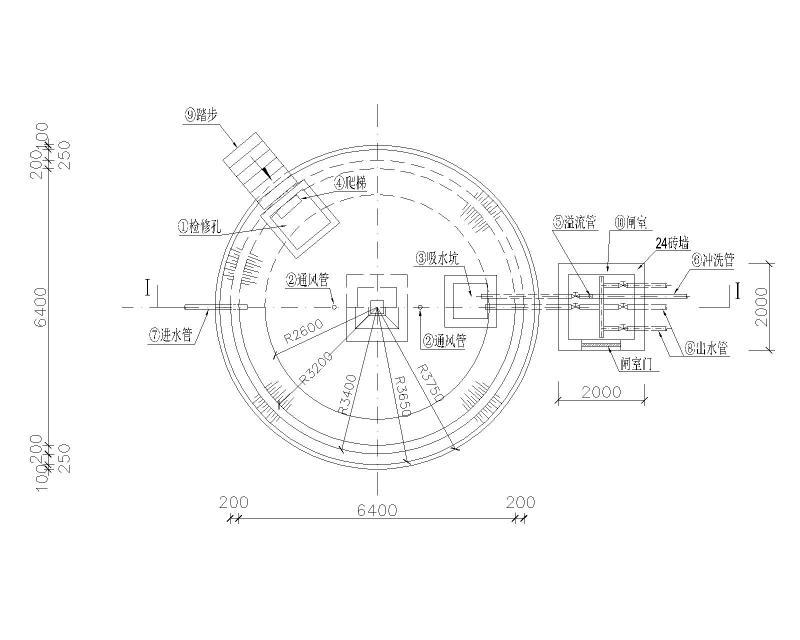

  • 100M 蓄水池平面图
    100M 蓄水池平面图

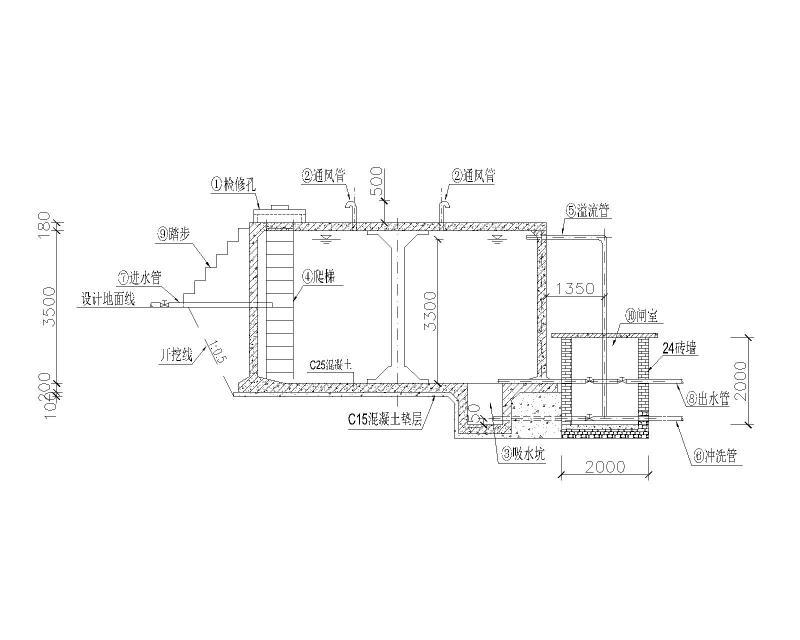

  • 100M蓄水池Ⅰ-Ⅰ 剖 视 图
    100M蓄水池Ⅰ-Ⅰ 剖 视 图

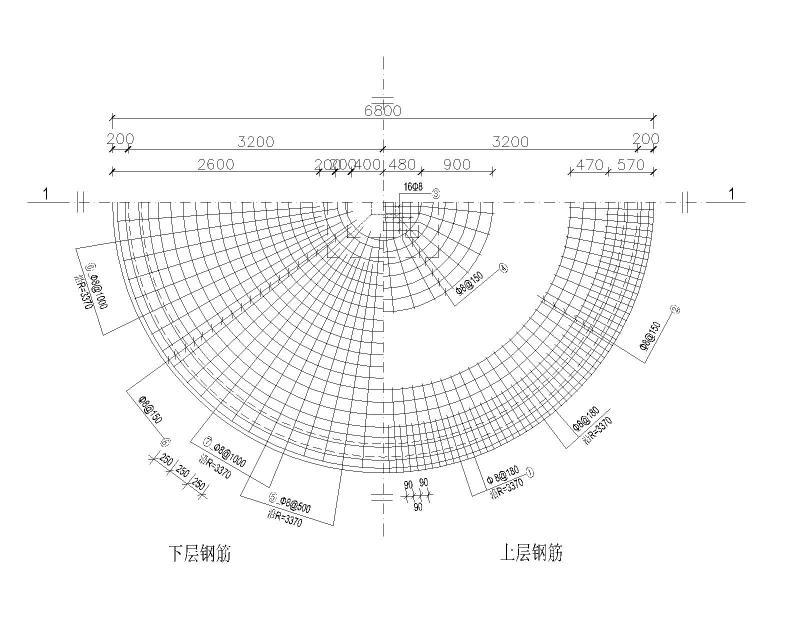

  • 100M蓄水池池顶板钢筋布置图
    100M蓄水池池顶板钢筋布置图

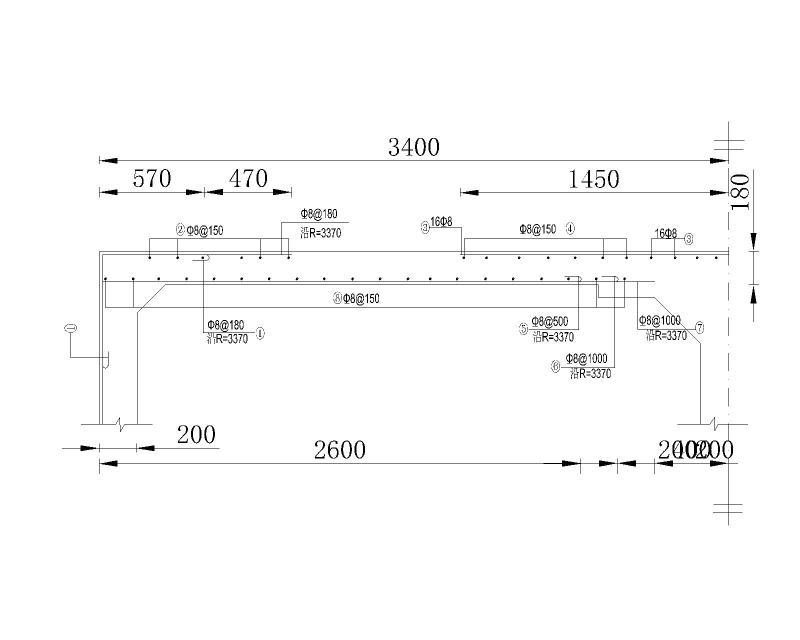

  • 100M蓄水池底板钢筋1-1剖面图
    100M蓄水池底板钢筋1-1剖面图
  • 100m水池池壁配筋图
    100m水池池壁配筋图
以上是部分截图,请下载附件后查看完整高清内容
