国内中学现浇空心楼板施工方案（高强复合薄壁管）

附件详情

结构型式为框架剪力墙结构。该项目南裙房二层以上结构板采用现浇空心楼板，空心板成孔采用φ150高强复合薄壁管，空心板板厚230mm；空心板配筋为双层双向，上铁为φ12@200,下铁为φ12/14@200。 工艺流程： 测量放线→模板安装→铺设板底钢筋→抗浮铅丝拉结→预埋电气盒及预留孔洞→铺设高强复合薄壁管→预埋电气管线→高强复合薄壁管固定→搭设施工便道→铺设板顶钢筋→肋间钢筋绑扎→隐蔽验收→浇注混凝土→养护→拆模。 施工要点： 1、铺设板底钢筋：
2、抗浮铅丝拉结：
3、预埋电气盒及预留孔洞：

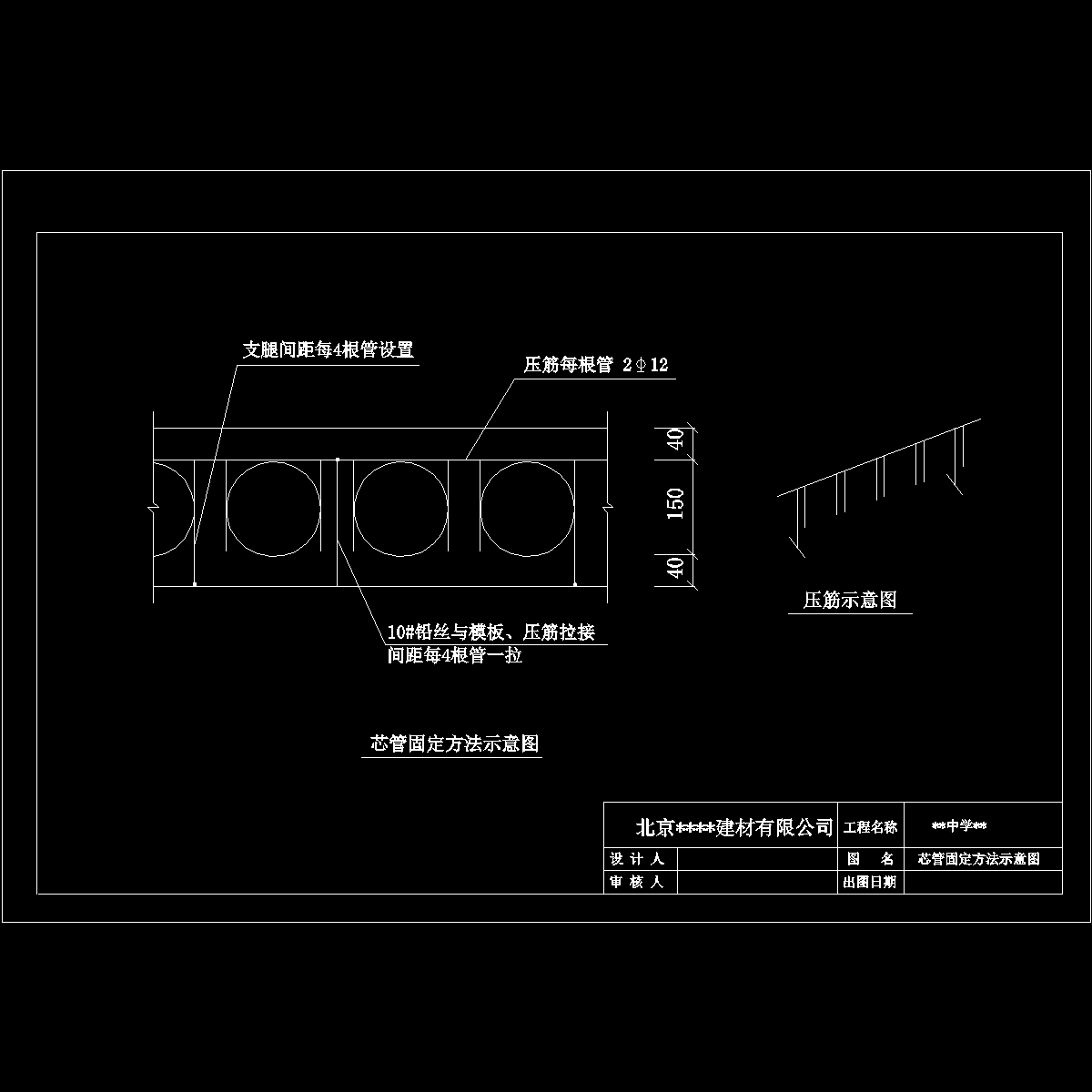

4、铺设高强复合薄壁管：
5、预埋电气管线：
.......
