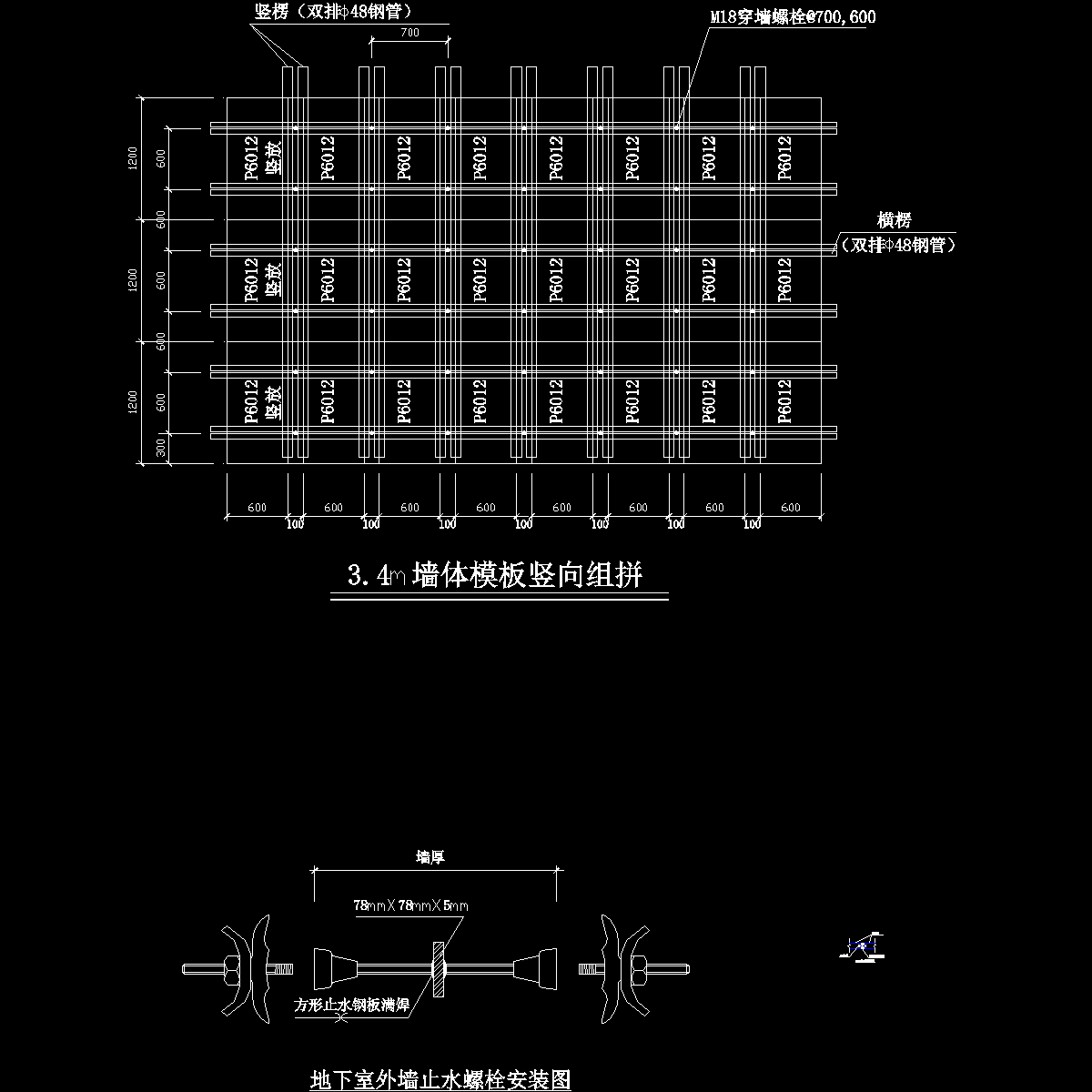

3.4m墙体模板竖向组拼示意图纸（钢模板）

附件详情

采用小钢模组拼，标准板块规格为P6012（宽600mm，长1200mm），部分为6015，另配备一定数量宽300mm、200mm、100mm的小块平模调节尺寸，拐角部位使用定型阴、阳角模。拼板规则为每隔一块标准板加一块打孔板，两板之间采用υ形卡连接。模板背楞布置为先横后竖，横楞采用2×φ48×3.5mm钢管，沿高设置，第一道距结构300mm，以上每≤600mm一道；竖楞采用2×φ48×3.5mm，间距≤700mm。该项目内外墙体高度变化较多，现举例模板排列如下，外墙净高3.4m，小钢模墙模板排至3.6米高，详见下图
