超高层公寓大模板施工方案（钢模板木模板大型国企单位编制）

资料简介
赚取积分

附件详情

目录
第一章设计依据 2
1、设计图纸及技术要求。 2
2、浇筑时砼对模板产生的最大侧压力。 2
第二章项目概要 2
1、公寓楼地上结构项目概要 2
2、公寓楼地上结构工程部署 2
第三章模板现场施工概况 2
1、标准层框架柱的模板施工 2
2、核心筒剪力墙模板的施工 7
第四章模板设计方案 14
1、墙体模板 14
2、角模 14
3、穿墙螺栓 15
第五章模板节点处理 15
1、墙面上下层接槎 15
2、内墙与顶模接槎的处理 15
3、防止内模整体移位的措施 15
第六章模板施工 15
1、施工前的准备工作 15
2、模板的吊装 17
3、模板的安装 18
4、模板拆除 18
第七章质量保证措施 19
第八章安全、文明施工 20

附件详情

结构概况：
公寓楼共有三栋，三栋公寓楼均为61层，高度为213.03m，每栋楼单层建筑面积约为1100m2。公寓楼的九层以下为非标准层，三栋公寓楼非标准层的平面形状基本相同；九层以上为标准层，标准层的平面形状、构件截面和层高全部相同。公寓楼的建筑设计结构形式为钢筋混凝土框架+核心筒剪力墙体系。
……
模板概况：
公寓楼标准层的框架柱共有37颗，主要分布在结构周边，详见图图3-1。图中方框内的柱截面仅在长度方向上减小，分别在L22、L32、L43层处柱长度每次减小100mm；方框之外的框架柱，柱截面的长度从L5层一直不变，只在宽度方向上发生变化，分别在L22、L32、L43层处宽度每次减小100mm。
……
柱长度方向的模板面积大，面板使用6mm热轧钢板，四周边肋为槽钢[8，背部纵肋使用[8槽钢。柱宽度方向的模板长度比较短，叫做柱端模板。模板面板用6mm热轧钢板，四周边肋为槽钢[8，背楞横向设置。
……
模板的安装工序
钢筋绑扎并验收→弹墙边线→钢模下口找平→安装角模→吊入一侧墙模、就位、调垂直→穿拉杆（柱处需先放PVC套管再安装拉杆）→吊入另一侧墙模、就位、调垂直→穿对拉螺栓、调整垂直度→
……
共33页（另附cad图纸和计算书），。

公寓楼标准层墙柱平面图

柱长度方向上模板详图

柱宽度方向上模板详图

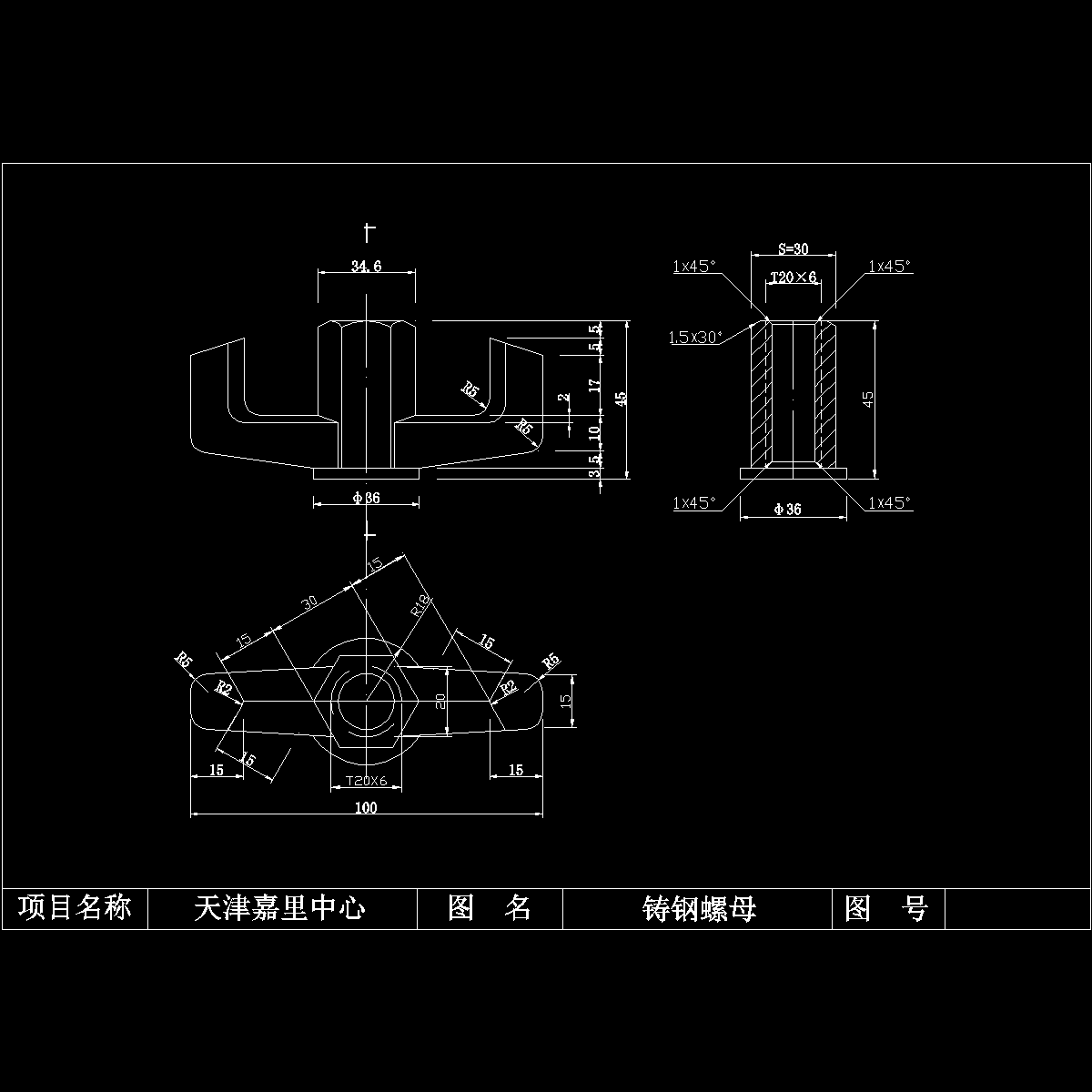

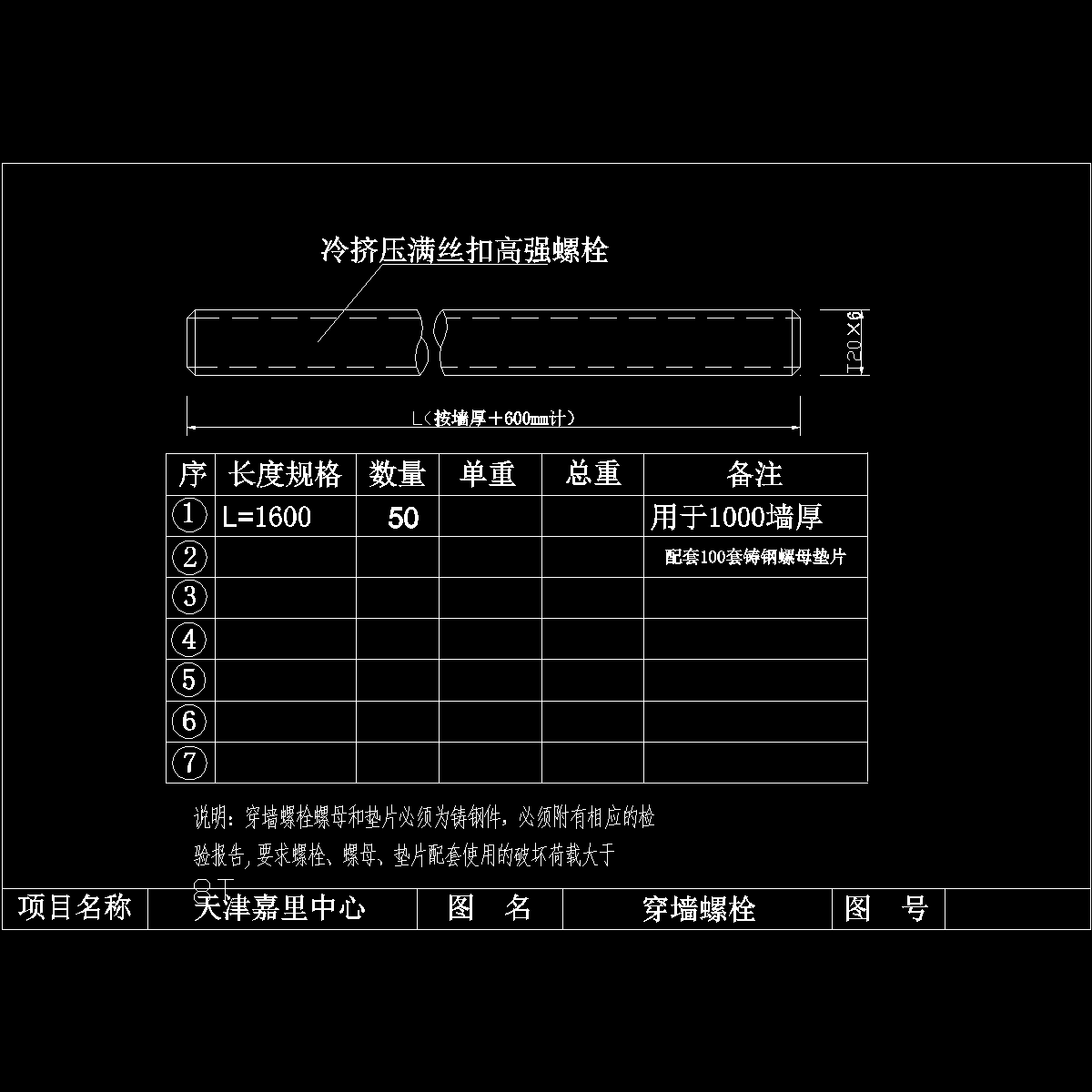

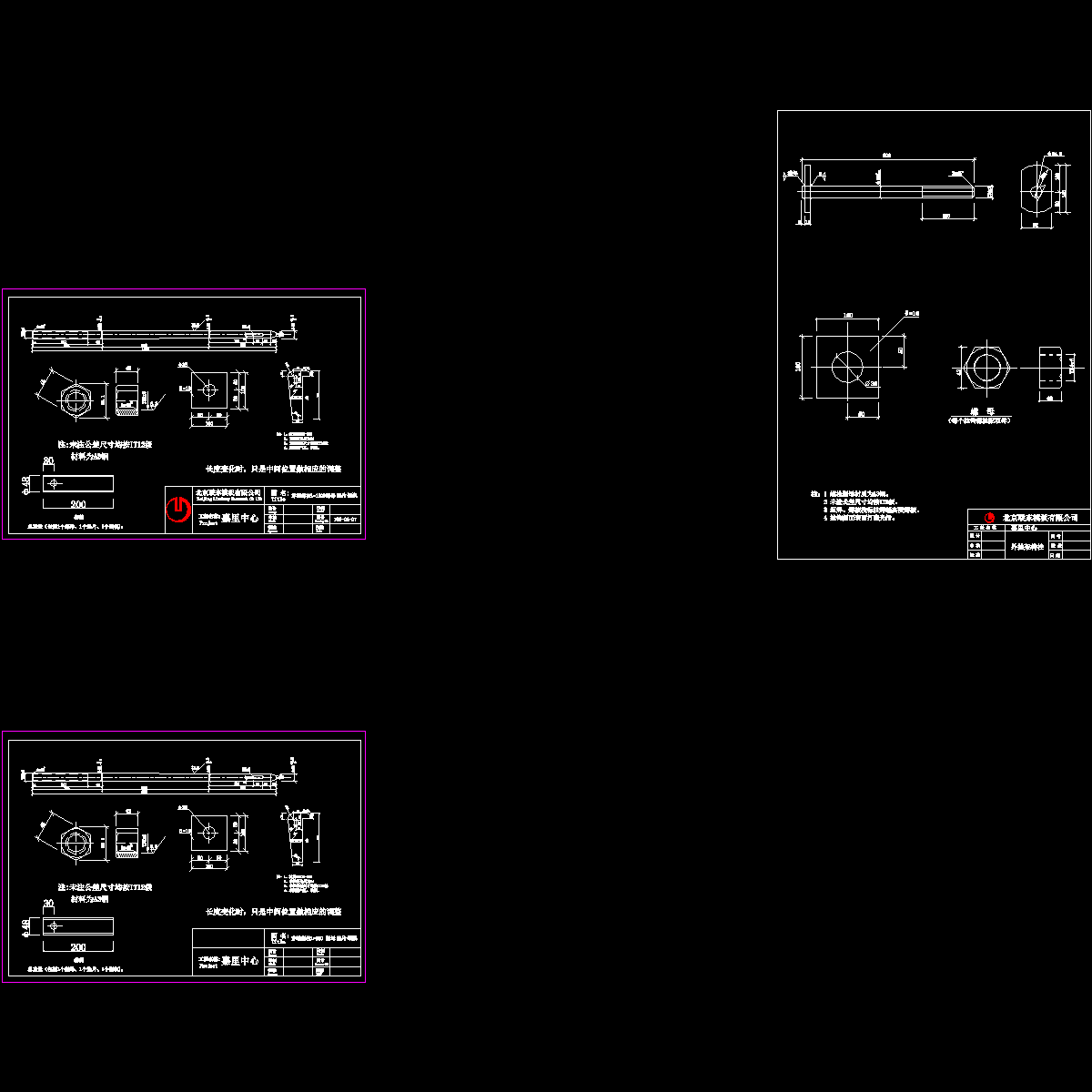

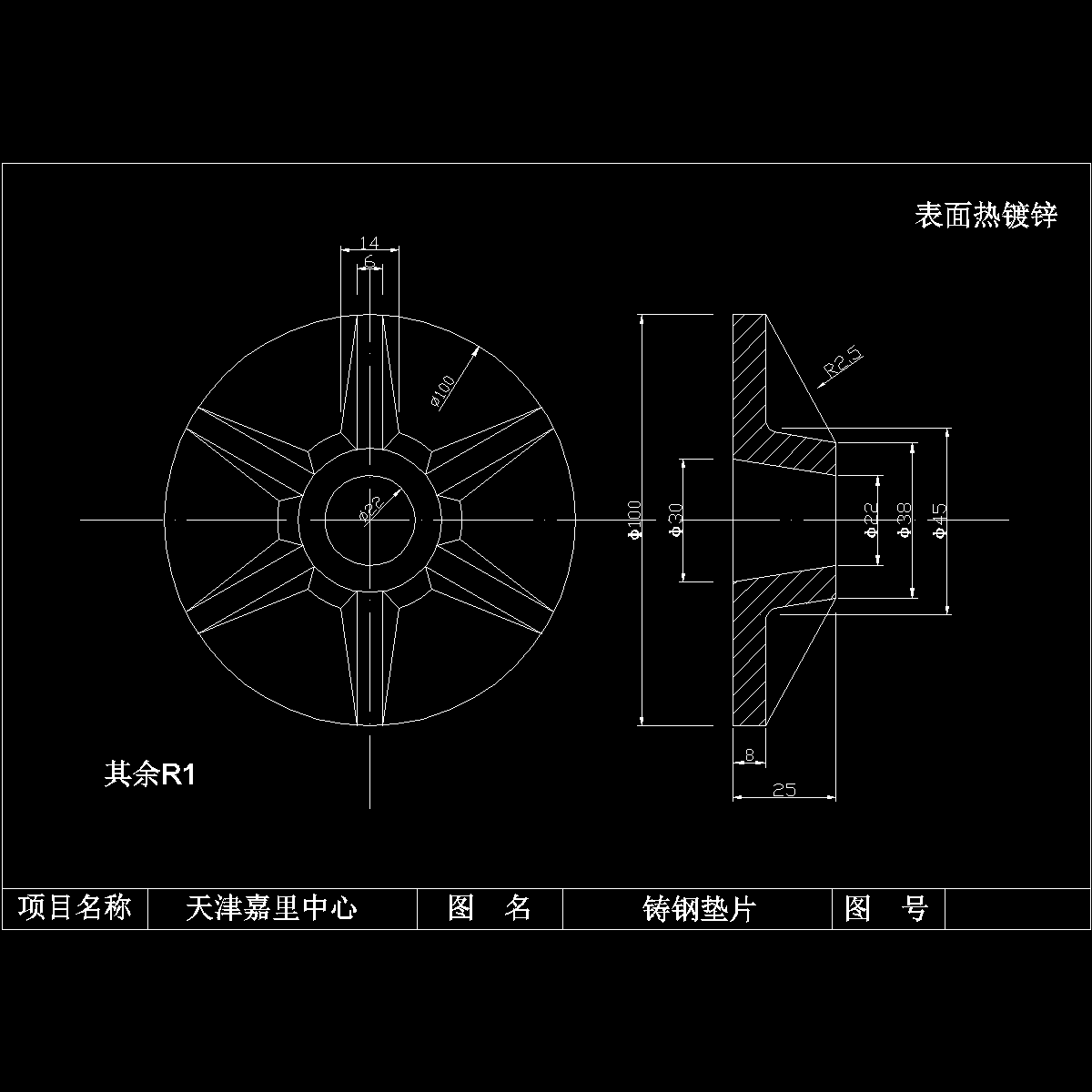

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
