地下车库梁模板高大模板支撑体系施工方案（专家论证）

附件详情

该项目由高层住宅、多层住宅、地下车库和相应配套设施构成。地下车库共3区段，目前施工A区地库。建筑设计结构形式：桩基加承台、筏板基础，剪力墙主体结构。
A地库和2#、3#高屋地下室总面积11076平方米，地下室层高3.9m,一般跨度8100㎜×8100㎜（净跨7500㎜×7500㎜），地库顶板厚250mm；截面450㎜×900㎜、450㎜×1000㎜、450㎜×1300㎜、500㎜×1000㎜、550㎜×1000㎜、450㎜×1700㎜框架大梁的截面积达到0.4平方米及以上或集中线荷载已达20KN/M2及以上，已属超过一定规模的危险性较大分部分项工程范围。
……
5．5.材料
5.5.1.模板材料：采用18 厚胶合板作面板、45×90方木作木楞。
5.5.2支撑系统：采用扣件式钢管 脚手架 及其配件，钢管规格为Φ48×3.0mm（钢管壁厚必须≥3.0㎜）。
5.5.3梁侧模板紧固均采用?14对拉螺杆及Φ48×3.0钢管背楞。
……
5．6.施工工艺流程：
支撑定位、放线→框梁下立杆定位放线→板下立杆定位放线→验线→排架起步立杆布置→纵横向扫地杆布置→排架起步验收→排架搭设→模板支撑调平→方木、模板铺设
5.7.2.支撑体系剪刀撑的设置：
5.7.2.1.满堂模板支架四边与中间每隔四排支架应设置一道纵向剪刀撑，由底至顶连续设置；
5.7.2.2.高于4m的模板支撑架，其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑（该项目设在支撑架的底部(扫地杆位置)和顶部（板底））；
……

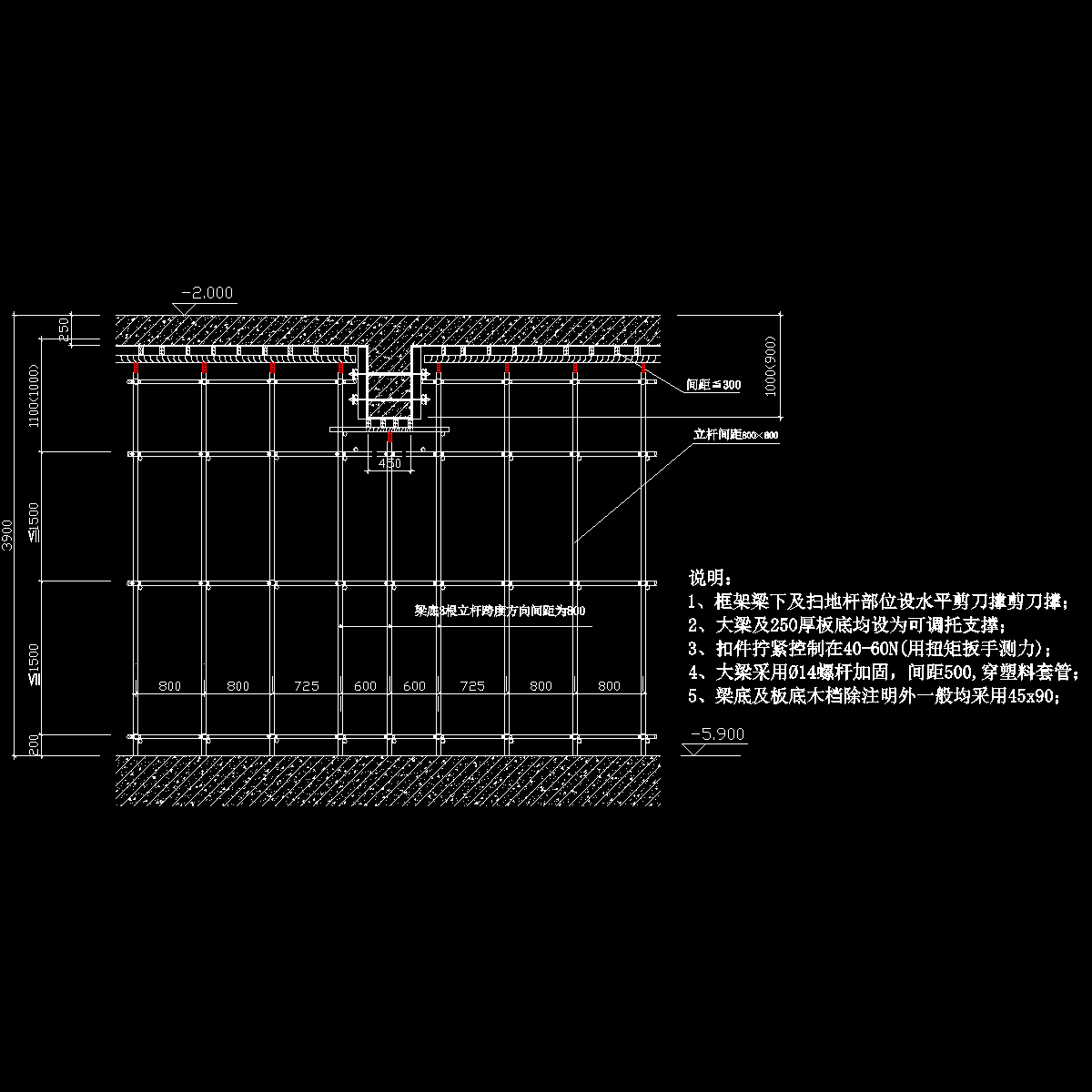

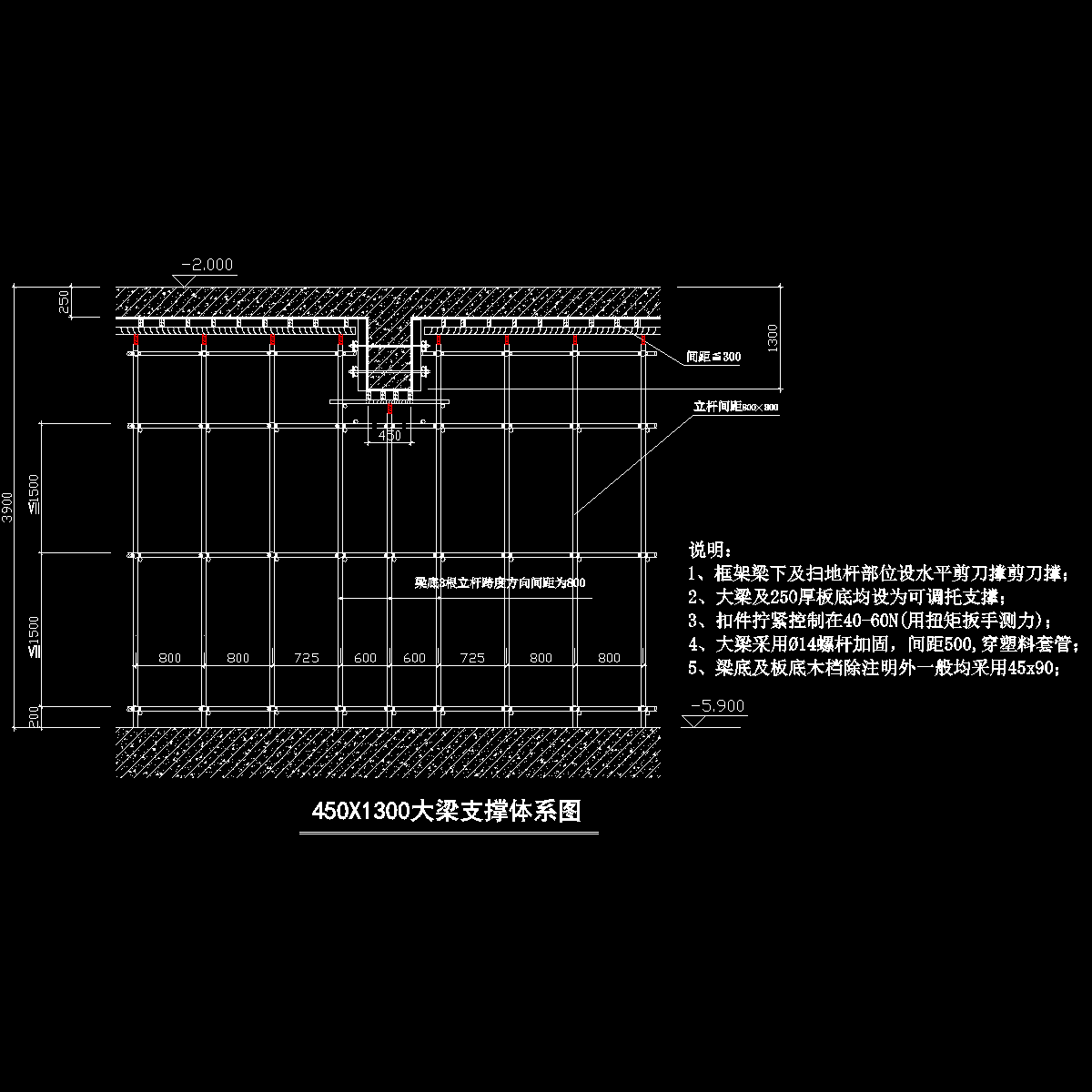

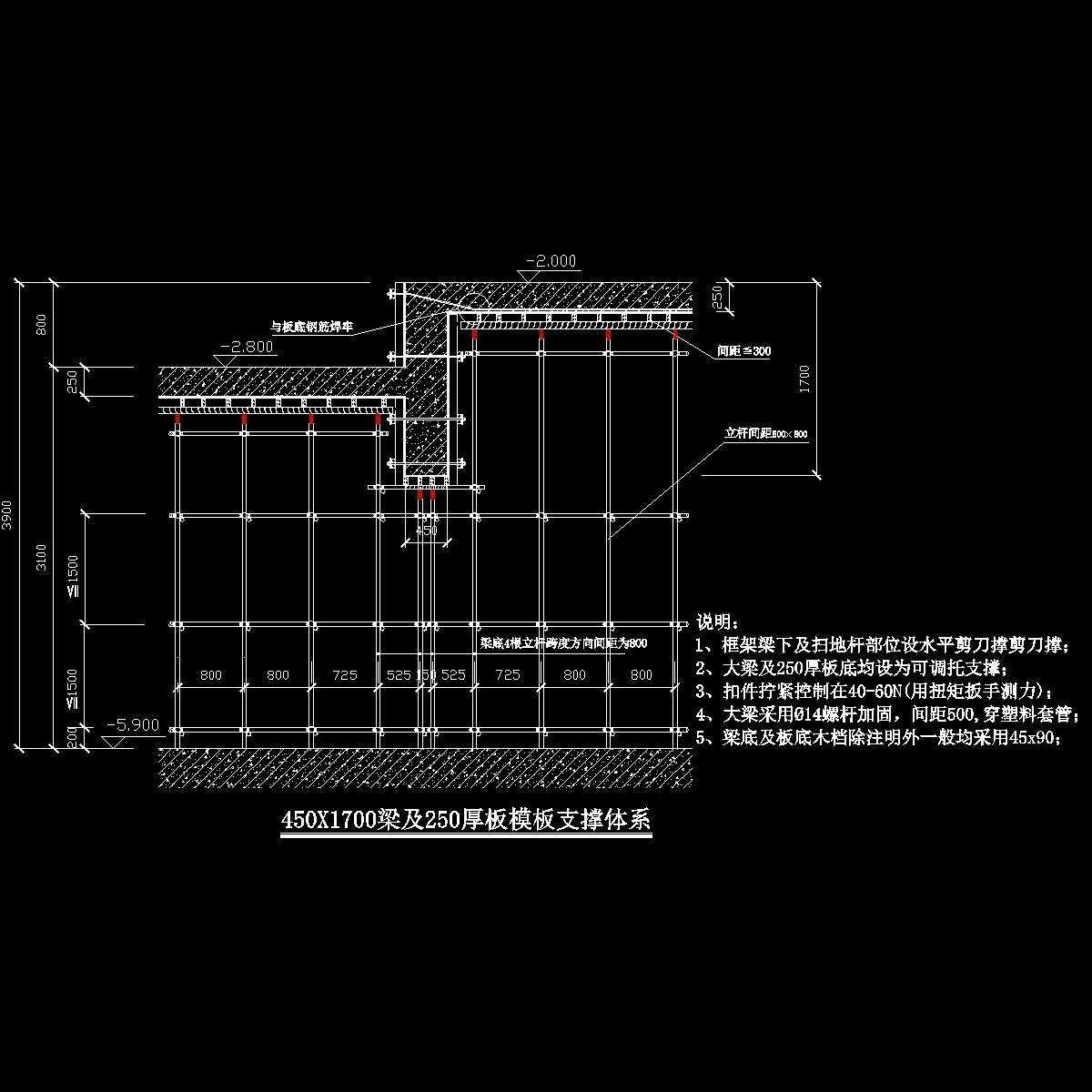

附：高大梁及250㎜厚顶板支撑体系图、模板支撑架及大梁对拉螺栓计算书。
……
92页，编制于近代年。
