行政办公楼高大模板支撑施工方案(胶合板)

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 模板材料:木胶合板模板
  • 主要部位:柱,梁,底板,楼板,剪力墙
  • 特殊模板支撑:高支模
  • 楼板支撑架:扣件式
  • 模板计算书:梁模板,支撑架
  • 编制时间:年
  • 施工主要设备:电锯、线坠、锤子、经纬仪、白线、钢管、铁丝等
  • 施工重点难点:在标高23.0m、28m和40.2m的楼层分别设有截面尺寸为600mm×2000(1900)mm、700(600)mm×2200mm的预应力大梁

附件详情

  • 第一篇 模板支撑方案 1
  • 1、项目概要 1
  • 2、编制依据 1
  • 3、模板设计方案 1
  • 3.1选用材料 1
  • 3.2楼板的模板及支撑设计 1
  • 3.3梁高h≤1000的模板及支撑设计 2
  • 3.4预应力大梁模板及支撑设计 2
  • 3.5底层、一层支撑设计 2
  • 3.6底层(车库层)地基设计 2
  • 3.7.模板支架的构造要求 2
  • 3.8.施工使用的要求 3
  • 4、施工准备 3
  • 4.1、材料准备 3
  • 4.2、人员准备 4
  • 4.3、技术准备 4
  • 4.4、现场准备 4
  • 4.5、机具准备 4
  • 5、高大模板钢管支架施工 4
  • 5.1、施工工艺流程 4
  • 5.2、施工要求 4
  • 5.3、质量标准 5
  • 5.4、安全管理 6
  • 6、模板施工 6
  • 6.1、模板施工流程 6
  • 6.2、测量 6
  • 6.3、模板安装操作方法 7
  • 6.4 质量标准 8
  • 7、模板拆除 9
  • 7.1、拆模时间 9
  • 7.2、模板拆除的工序要求 9
  • 7.3、施工注意事项和质量预防措施 9
  • 7.4、成品保护 9
  • 8、安全注意事项 9
  • 8.1、安全生产教育 9
  • 8.2、模板安装拆除安全要求 9
  • 8.3、安全防护设施 10
  • 8.4、安全检查 10
  • 第二篇 楼板及预应力梁模板计算书 11
  • 1、材料选用及力学性能 11
  • 2、楼板模板计算 11
  • 2.1、模板面板及支承小楞木计算(板厚h=150㎜) 11
  • 3、预应力大梁支模计算 13
  • 3.1、梁底模验算 13
  • 3.2、支承小楞计算 14
  • 3.3、钢管大楞验 15
  • 4.4、模板立杆稳定验算 16
  • 4.5、梁侧模板计算 17
  • 附图
  • 1、模板支撑平面置图
  • 2、1-1剖面图
  • 3、2-2剖面图
  • 4、梁节点大样图
  • 5、加强杆详图
  • 6、剪刀撑布置图

附件详情

工程为框架结构,高12层,底层为架空层,作为停车场使用,一层为市民大厅,二层至六层由两侧的办公室组成,中间为中空的中庭,层高为3.60m、5.00m;七层为会议室,层高7.0m;八层为会议室的天面,九层为网架屋顶造型。结构设计的七层楼面、七层屋面和八层楼面均有部分大梁为有粘结预应力大梁。
该项目的主要特点是在标高23.0m、28m和40.2m的楼层分别设有截面尺寸为600mm×2000(1900)mm、700(600)mm×2200mm的预应力大梁,施工难点是梁截面尺寸大,距离支承面较高,为高大模板支撑工程。施工重点是解决模板支架的稳定性问题。

该项目的模板均采用20㎜胶合板;枋木规格采用55×95㎜;竖向支撑采用?48㎜×3.5㎜的钢管。

附图
1、模板支撑平面置图
2、1-1剖面图
3、2-2剖面图
4、梁节点大样图
5、加强杆详图
6、剪刀撑布置图




以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 2-2剖面2000.dwg
    2-2剖面2000.dwg

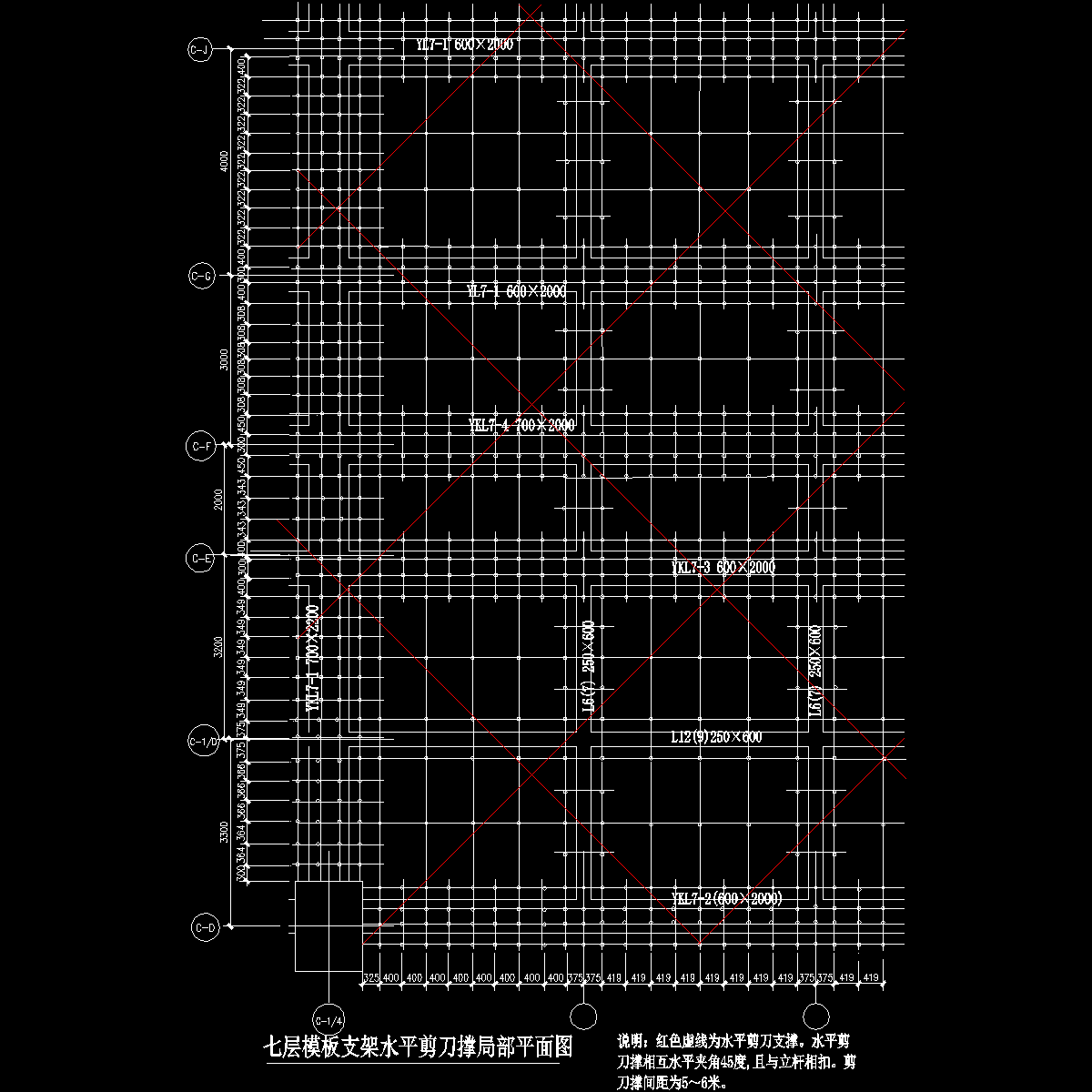

  • 水平剪刀撑.dwg
    水平剪刀撑.dwg
以上是部分截图,请下载附件后查看完整高清内容
