框架结构厂房高大模板工程施工方案cad平面布置图

  • 建筑高度类型:多层建筑
  • 钢筋混凝土结构:框架
  • 模板材料:木模板
  • 模板体系:大模板
  • 主要部位:梁
  • 特殊模板支撑:高支模
  • 楼板支撑架:扣件式
  • 模板计算书:梁模板
  • 编制时间:

附件详情

  • 第一节 编制依据3
  • 第二节 项目概要3
  • 一、项目概要3
  • 二、结构概况3
  • 第三节 模板工程 搭设体系选择4
  • 一、总体筹划4
  • 二、支撑体系设计理念4
  • 三、支撑体系方式5
  • 四、混凝土浇筑方式5
  • 五、支架搭设参数5
  • 第四节 施工部署6
  • 一、施工目标6
  • 二、施工顺序6
  • 三、组织机构及管理职责6
  • 1、安全保证体系框图6
  • 2、环境保护体系图8
  • 3、支撑架施工安全防护领导小组9
  • 四、构造要求9
  • 1、架体总体要求9
  • 2、水平杆9
  • 3、立杆10
  • 4、剪刀撑10
  • 5、周边拉结11
  • 五、防雷措施11
  • 六、施工照明11
  • 第五节 施工准备11
  • 第六节 模板安拆施工12
  • 一、准备工作12
  • 1、模板拼装12
  • 2、模板的基准定位工作12
  • 二、模板支设12
  • 1、柱模板12
  • 2、梁、板模板12
  • 3、楼梯模板13
  • 4、模板拆除13
  • 第七节 技术管理措施14
  • 一、 技术交底 14
  • 二、材料管理14
  • 三、过程管理16
  • 1、施工前管理16
  • 2、施工中管理16
  • 四、验收管理16
  • 五、砼浇捣管理17
  • 六、质量管理措施17
  • 第八节 安全管理措施18
  • 第九节 重大危险源识别及环境保护措施19
  • 一、重大危险源辨识19
  • 二、环境保护措施21
  • 第十节 监测措施24
  • 1、监测控制24
  • 2、监测点设置24
  • 3、监测措施24
  • 4、仪器设备配置24
  • 5、监测说明24
  • 6、监测频率25
  • 第十一节 成品保护25
  • 第十二节 应急预案25
  • 一、应急领导小组25
  • 二、应急材料25
  • 三、应急措施26
  • 第十三节 梁板计算26
  • ㈠ 1#、2#车间梁板计算26
  • 1.120厚板模板(扣件式)计算书
  • ㈡ 3#、3#车间梁板计算47
  • 110厚板模板(扣件式)计算书

附件详情

项目概要:工程规划总占地面积为11834平方米,总建筑面积为17144.52平方米,由四幢车间(1~4#)及1幢附属建筑门卫组成。其中1#、2#车间结构总高为20.150m;3#、4#车间结构总高为13.650m。该项目±0.000相当于黄海标高2.900米。该项目采用框架结构,其中1#、2#车间为四层,一层层高为5.970m,二层层高为5.0m,三层层高为4.5m,四层层高为4.53m,结构层板为120mm厚; 3#、4#车间为二层,一层层高为7.970m;二层层高为5.53m结构层板为110mm厚。 ...... 模板安拆施工: 一、准备工作 1、模板拼装
2、模板的基准定位工作
二、模板支设
1、柱模板
2、梁、板模板
3、楼梯模板
4、模板拆除
......
梁板计算:
120厚板模板(扣件式)计算书
250x750梁计算书
250x750梁侧模板计算书
110厚板模板(扣件式)计算书
250x500梁计算书
250x850梁计算书
250X850梁侧模板计算书
600x850梁计算书
600X850梁侧模板计算书
......
共计86页,。


剖面图

立杆 平面布置图

扫地杆设置

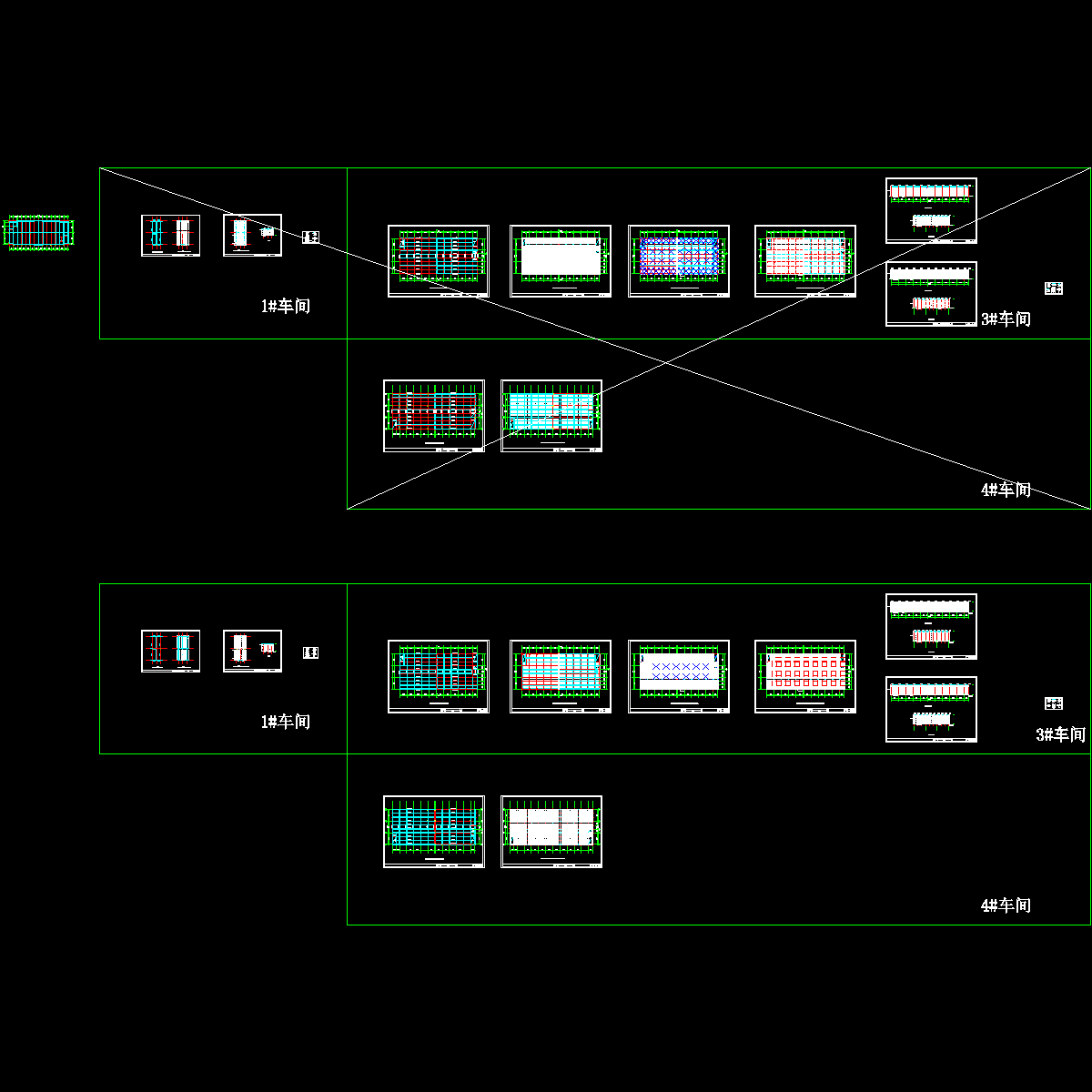

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 框架结构厂房高大模板工程施工方案cad平面布置图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
