办公楼高支模板施工方案(专家论证10.25m),平面图

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 模板材料:木胶合板模板
  • 模板体系:大模板
  • 主要部位:柱,梁,楼板
  • 特殊模板支撑:高支模
  • 楼板支撑架:扣件式
  • 模板计算书:柱模板,板模板,梁模板,支撑架
  • 编制时间:
  • 施工重点难点:该项目中出现了模板高度超过8m的模板支撑,经过专家讨论通过。

附件详情

  • 目 录
  • 第一节 编制依据 2
  • 第二节 项目概要 2
  • 一、项目概要 2
  • 二、该项目高大模板支撑的部位 2
  • 第三节 方案选择 3
  • 第四节 模板施工方法 3
  • 一、 材料选择 3
  • 二、 模板安装 4
  • 1)、模板安装的一般要求 4
  • 2)、模板定位 4
  • 3)、模板安装要求 4
  • 4)、模板构造 5
  • 三、模板拆除 6
  • 四、模板技术措施 6
  • 1)、进场模板质量标准 6
  • 2)、模板安装质量要求 7
  • 3)、其他注意事项 10
  • 4)、脱模剂及模板堆放、维修 10
  • 五、安全、环保文明施工措施 11
  • 六、混凝土施工 11
  • 一、施工程序 11
  • 第五节 安全应急救援预案 13
  • 第六节 监测方案 16
  • (一)、监测方法 16
  • (二)、监测频率 16
  • (三)、监测过程控制要求 16
  • (四)、监测控制值、预警值 16
  • (五)、监测点的布置 16
  • 第七节 120mm板盘扣钢管楼板模板支架计算书 16
  • 计算参数: 16
  • 一、模板面板计算 17
  • 二、模板支撑木方的计算 18
  • 三、托梁的计算 19
  • 四、模板支架荷载标准值(立杆轴力) 20
  • 五、立杆的稳定性计算 21
  • 六、楼板强度的计算 22
  • 第八节 300×800梁模板盘扣钢管高支撑架计算书 24
  • 计算参数: 24
  • 一、模板面板计算 24
  • 二、梁底支撑木方的计算 26
  • 三、托梁的计算 27
  • 四、立杆的稳定性计算 28
  • 风荷载作用下的内力计算 29
  • 第九节 400×900梁模板盘扣钢管高支撑架计算书 30
  • 计算参数: 30
  • 一、模板面板计算 30
  • 二、梁底支撑木方的计算 32
  • 三、托梁的计算 33
  • 四、立杆的稳定性计算 34
  • 风荷载作用下的内力计算 35
  • 第十节 10.25m扣件钢管楼板模板支架计算书 36
  • 计算参数: 36
  • 一、模板面板计算 36
  • 二、模板支撑木方的计算 37
  • 三、托梁的计算 39
  • 四、扣件抗滑移的计算 40
  • 五、模板支架荷载标准值(立杆轴力) 40
  • 六、立杆的稳定性计算 41
  • 七、楼板强度的计算 41
  • 第十一节 10.25m梁模板扣件钢管高支撑架计算书 44
  • 计算参数: 44
  • 一、模板面板计算 44
  • 二、梁底支撑木方的计算 46
  • 三、梁底支撑钢管计算 47
  • 四、扣件抗滑移的计算 49
  • 五、立杆的稳定性计算 49
  • 第十二节 500×500柱模板支撑计算书 51
  • 一、柱模板基本参数 51
  • 二、柱模板荷载标准值计算 51
  • 三、柱模板面板的计算 52
  • 四、竖楞木方的计算 52
  • 五、B方向柱箍的计算 53
  • 六、B方向对拉螺栓的计算 55
  • 七、H方向柱箍的计算 55
  • 八、H方向对拉螺栓的计算 56
  • 2.计算楼板混凝土5天的强度是否满足承载力要求 57
  • 第十三节 400×700柱模板支撑计算书 58
  • 一、柱模板基本参数 58
  • 二、柱模板荷载标准值计算 58
  • 三、柱模板面板的计算 59
  • 四、竖楞木方的计算 60
  • 五、B方向柱箍的计算 60
  • 六、B方向对拉螺栓的计算 62
  • 七、H方向柱箍的计算 62
  • 八、H方向对拉螺栓的计算 63
  • 第十四节 梁混凝土浇筑方法 64
  • 1、混凝土的浇注和振捣 64
  • 2、混凝土的养护 64
  • 第十五节 混凝土拆模的时间顺序 65
  • 第十六节 项目管理 架构表 66
  • 一、项目安全管理网络图 66
  • 1、安全领导小组网络 66
  • 2、防火领导小组网络 66

附件详情

该工程地上二层,首层层高为6.0米、二层层高为4.2米,总建筑面积约为1366.77平方米,结构类型全部采用钢筋混凝土框架结构体系。该项目中出现了模板高度超过8m的模板支撑。 【模板施工方法】 板模板(盘扣式和扣件钢管架):板底采用钢管支撑。承重架采用扣件式钢管 脚手架 。 梁模板(盘扣式和扣件钢管架):该项目梁面板采用18mm胶合面板侧向内楞木枋现场拼制,圆钢管(外楞)支撑,采用可回收14对拉螺栓进行加固。承重架采用扣件式钢管脚手架。 梁模板安装顺序:模板定位、垂直度调整→模板加固→验收→混凝土浇筑→拆模。
技术要点:安装墙模前,要对墙体接确处凿毛,用空压机清除墙体内的杂物,做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象,墙模安装前,在底板上根据放线尺寸贴海绵条,做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。
楼模板安装顺序:满堂脚手架→主龙骨→次龙骨→柱头模板龙骨→柱头模板、顶板模板→拼装→顶板内、外墙柱头模板龙骨→模板调整验收→进行下道工序。
技术要点:楼板模板当采用单块就位时,宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接,然后向中央铺设,按设计要求起拱(跨度大于4m时,起拱0.2%),起拱部位为中间起拱,四周不起拱。
【计算书内容】
1、120mm板盘扣钢管楼板模板支架计算书;2、300×800梁模板盘扣钢管高支撑架计算书;3、400×900梁模板盘扣钢管高支撑架计算书;4、10.25m扣件钢管楼板模板支架计算书;5、10.25m梁模板扣件钢管高支撑架计算书;6、500×500柱模板支撑计算书;7、400×700柱模板支撑计算书。
共67页 编制时间:

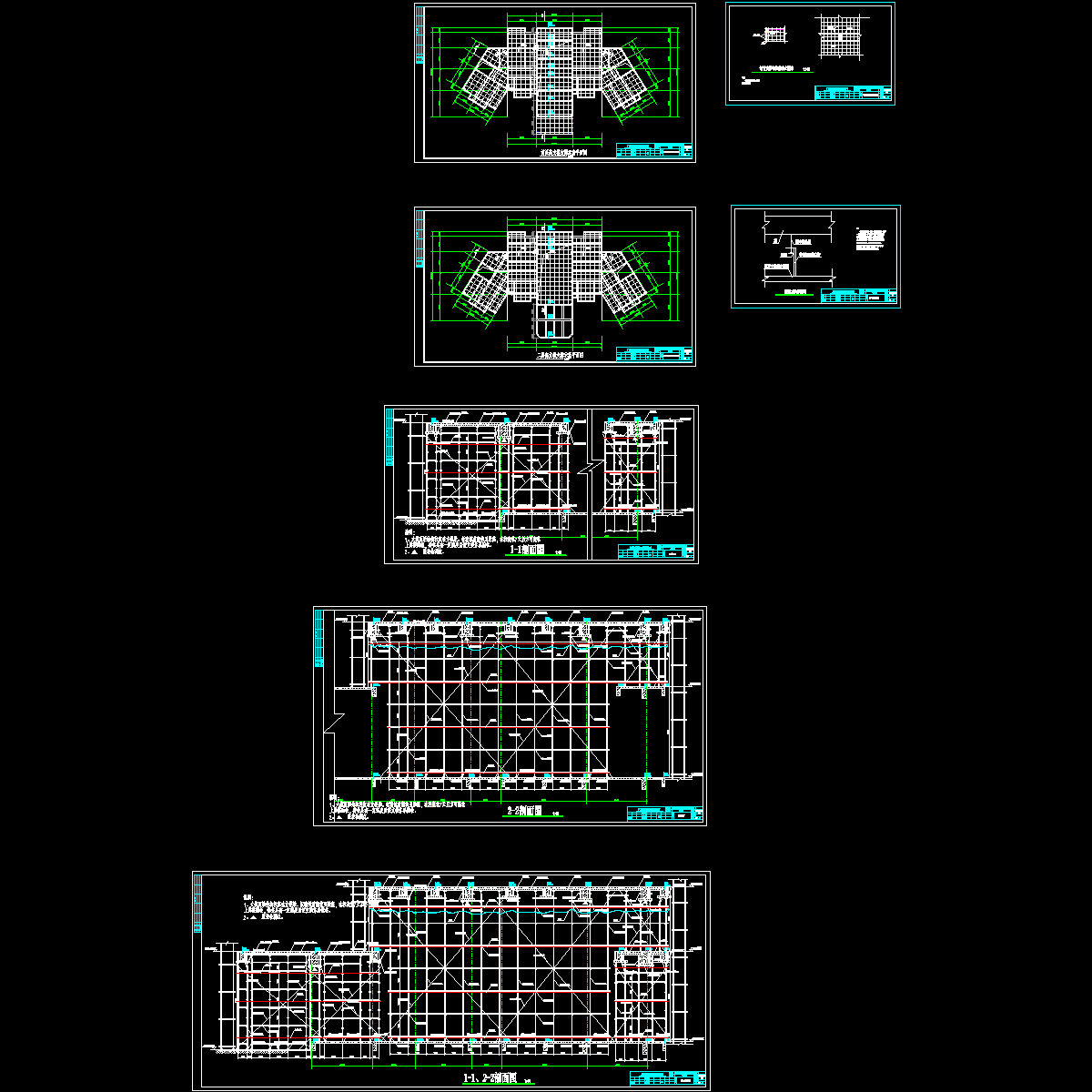

首层高支模支撑平面示意图

高支模支撑剖面示意图

二层高支模支撑示意平面图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 办公楼高支模板施工方案(专家论证10.25m),平面图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
