学校教学楼模板施工方案,节点详图

附件详情

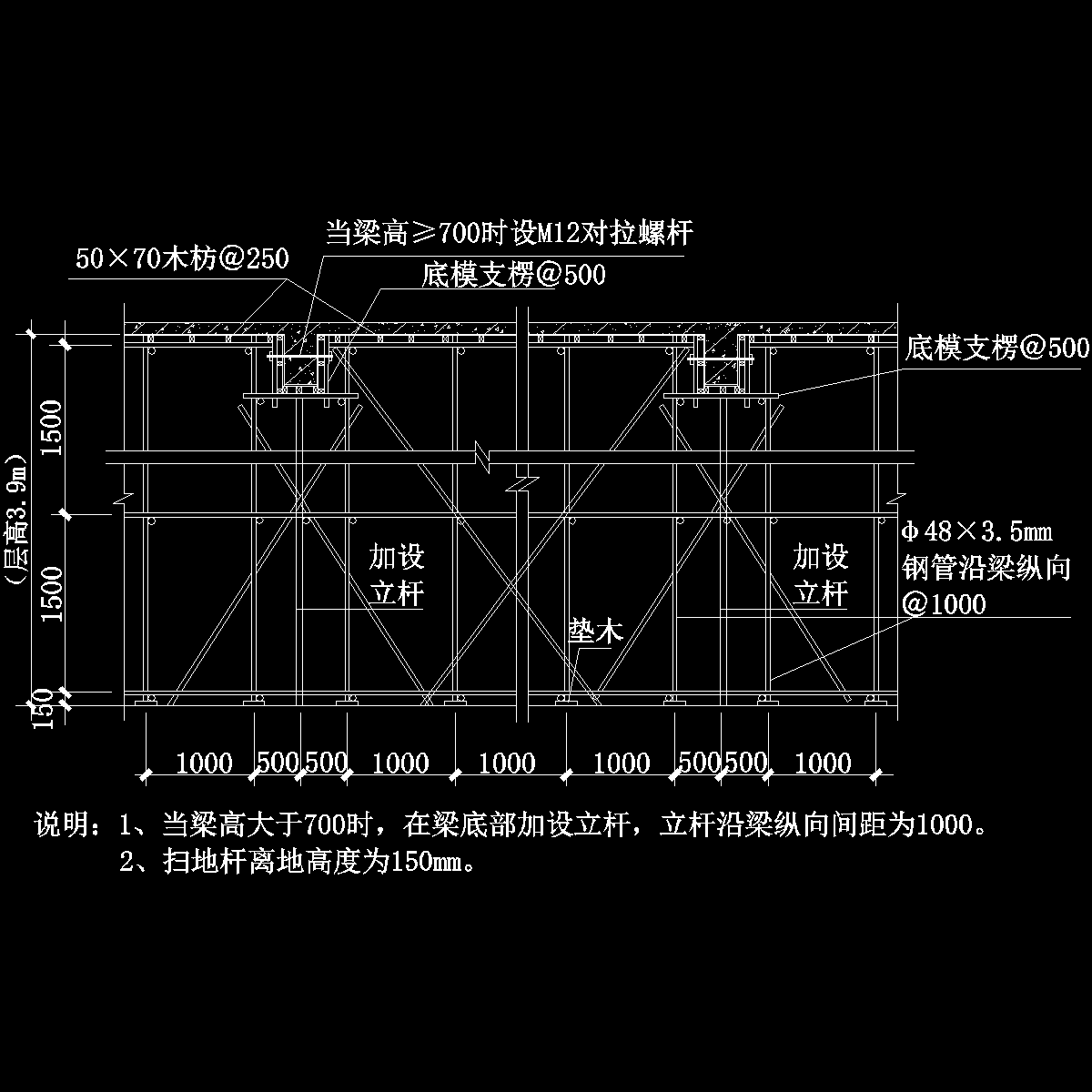

该项目建筑平面呈门形为外走廊布局，框架结构，建筑总长49.8米，总宽48.9米，建筑檐口标高为19.95m，地上五层，层高3.9m，室内外高差0.45m；综合教学楼：建筑平面呈门形为外走廊布局，框架结构，建筑总长46.5米，总宽54.4米，建筑檐口标高为20.25m，地上五层，层高3.9m，室内外高差0.15-0.75m。 模板、支撑、龙骨、隔离剂的要求：模板、支撑、龙骨的需要数量根据实际情况需要提前提出计划并组织进场，隔离剂采用专用隔离剂（水性和油性）。对于钢模板，使用外购专用油性脱模剂。脱模剂的选择必须根据所用模板而定。钢板使用油性脱模剂，木模采用水性脱模剂，禁止使用废机油。脱模剂的涂刷应均匀，不漏涂。涂刷时，用棉丝擦掉浮油，防止出现流坠现象，经雨雪后应重新涂刷一遍，所有的脱模剂均不得污染钢筋。 框架柱模板施工：该项目为框架结构，框架柱采用胶合木模板，柱模板支模时首先根据柱的尺寸加工定型柱子模板。柱模板每面加工成一片，柱模采用18mm厚胶合木模板，龙骨用50mm×70mm的木方，间距不大于250mm，边角龙骨用50mm×70mm的木方作成企口，卡住柱两侧模板，以免漏浆。柱模板安装时，先安装柱两个侧边模板再安装另外两侧模板，安装时注意柱模板企口相吻合。安装柱箍时，柱箍用ф48×3.5钢管加固，柱箍间距500mm，两侧用ф14mm螺栓加固，间距同柱箍…… 竖向支撑安装：1）板竖向支撑采用扣件式钢管脚手架支撑体系，根据各房间的大小和下一层支撑数量、位置进行安排，确保上下层立杆对齐。立杆安装时从边跨的一侧开始安装第一排钢支撑，支撑距墙边250mm，临时固定后再安装第二排支撑，依次逐排安装。支撑立杆间距为1000mm，横杆间距不大于1500mm。最后按标高线安装钢管主龙骨和50mm×70mm木方次龙骨，间距250mm。2）梁竖向支撑安装：该项目主要梁宽为250～300mm，所确保梁下支撑牢固，特在梁下采用双排（沿梁底纵向增加一排钢管支撑）扣件式钢管 脚手架 支撑，立杆间距取1000mm。梁主龙骨采用钢管，间距1000mm。 …………
共65页，。
