文化广场定型钢模板施工方案,节点详图

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 模板材料:胎膜, 木模板, 木胶合板模板, 钢模板
  • 模板体系:组合钢模板, 大模板
  • 主要部位:柱, 梁, 底板, 楼板, 剪力墙, 楼梯
  • 特殊节点详图:砖胎膜, 底板反梁, 施工缝, 电梯井, 集水坑
  • 特殊模板支撑:高支模
  • 楼板支撑架:扣件式
  • 编制时间:
  • 施工主要设备:电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线水准仪、激光垂直仪、对讲机、检测板手

附件详情

  • 一、编制依据 3
  • 1、编制依据 3
  • 二、项目概要 3
  • 1、工程简介 3
  • 2、模板选型及配置数量 3
  • 3、流水段划分 5
  • 4、质量目标 5
  • 5、 模板工程 重点、难点 5
  • 6、现浇结构模板安装验收标准 6
  • 三、施工安排 6
  • 1、劳动人员安排 6
  • 2、主要机具 7
  • 3、主要材料用量 7
  • 4、管理层职责 7
  • 5、劳务层职责 8
  • 四、主要施工方法 8
  • 1、地下结构部分 8
  • 2、地上结构部分 21
  • 3、质量保证措施 33
  • 3.1质量保证体系 33
  • 3.2质量职责 34
  • 3.3模板工程质量控制程序 35
  • 3.4模板工程质量 36
  • 五、安全生产及文明施工保证措施 37
  • 1、安全保证体系 37
  • 2、安全、文明施工具体措施 37
  • 3、成品保护 39
  • 六、模板演算 40
  • 1、地下部分墙体模板验算: 40
  • 2、地上大钢模自稳角验算 41
  • 3、顶板模板演算: 42
  • 4、柱模验算 44
  • 5、梁模板验算 49

附件详情

该项目总建筑面积为85980平方米,地上建筑面积为70380平方米,地下建筑面积为15600平方米,总建设占地面积8412.7平方米。地下三层,裙房地上六层,主体结构地上四十三层。该项目主体为筒中筒结构,裙房为框架结构。 地下结构部分: 底板外侧模板、底板集水坑、电梯井模板、 底板集水坑模板的拆除、导墙模板、 地下室墙体模板、
双墙模板:主楼和裙楼墙体之间沉降缝距离仅为150mm,按设计要求,施工时先浇筑一面墙体,另一面墙体必须采用单面支模方式支设。
施工墙体模板按单面支模考虑,外侧墙体模板设计同一般墙体模板设置。内侧模板由于间距只有150mm,所以横向背楞采用50×50mm木方,竖向背楞采用Φ48钢管,模板为18厚木多层板,为便于拆模,已浇砼墙体内侧铺2mm厚塑料布,再贴9cm厚木多层板,
顶板模板、梁模板、柱模板、楼梯模板、门窗洞口模板、后浇带节点、
地上结构部分:
门窗洞口模板:模板安装前首先确定准确位置。钢筋隐检完成后开始支设门窗洞口模板。在模板表面刷脱模剂,将已拼装好的洞口模板安装在预留的洞口中。支设洞口模板内支撑,并上紧阴角的紧固件。检查紧固件是否与模板在一个平面上,平面错台必须小于1mm。
钢制楼梯模板:主楼核心筒楼梯模板采用定型钢模板,1#、2#楼梯布置形式基本相同,配置一个8×159mm的模板,再配置一个12×162.5mm的模板。
…………
53页

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

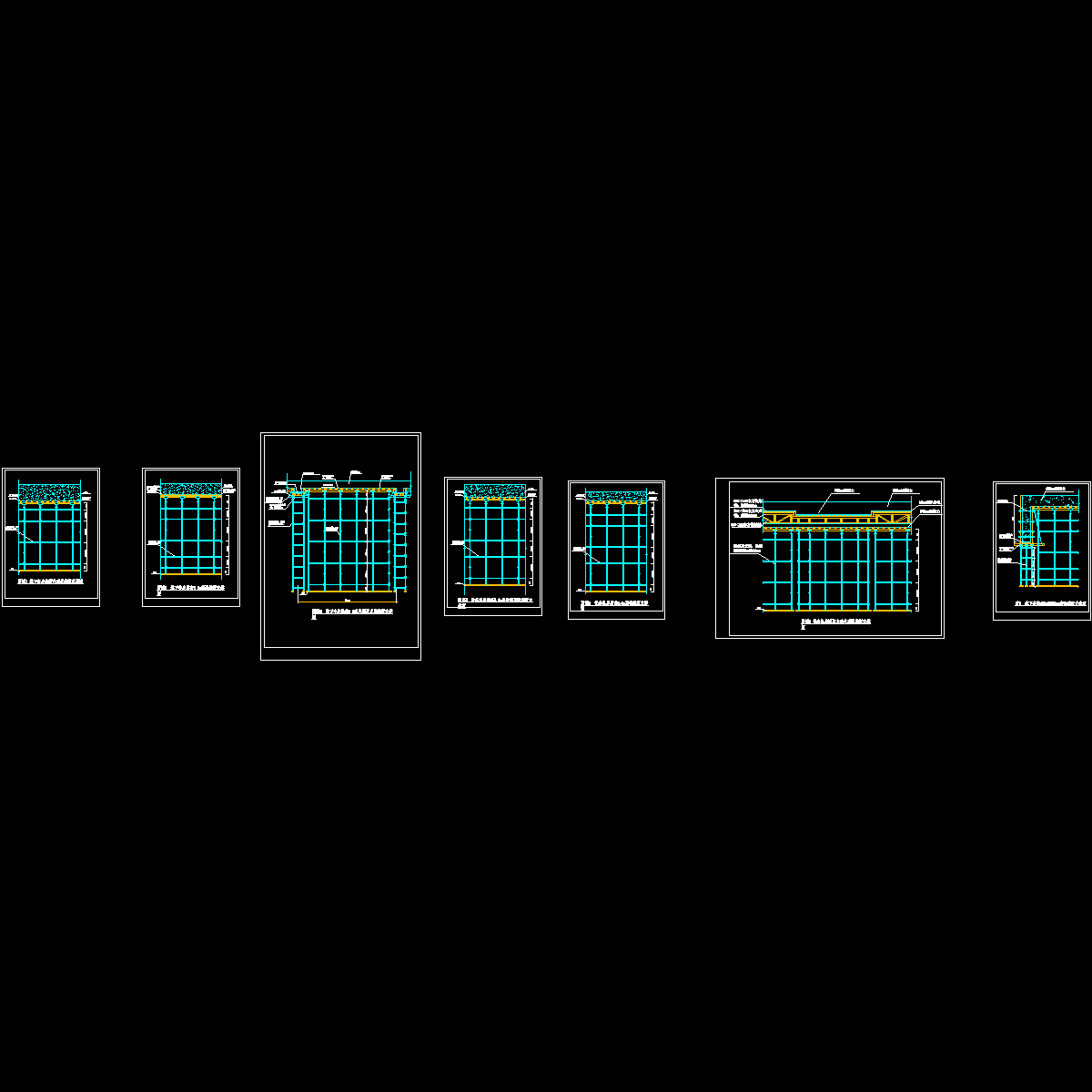

  • 文化广场定型钢模板施工方案,节点详图 - 1
