体育中心工程模板施工方案

附件详情

内容介绍：
该项目模板体系决定采用木模体系，普通扣件式钢管 脚手架 支撑。木模为18mm厚九层板（用于梁、柱）和12mm厚七层板（用于板）。钢管为Φ48×3.5，背枋为40×90mm的木枋。柱支撑时用Φ12的高强丝杆，梁采用Φ12的自加工丝杆。
施工的难点和重点
1.径向框架大梁重量大，支撑体系的确定是一大难点。
2.斜大梁是斜向构件，浇筑混凝土时，其混凝土自身将对斜构件的下部产生较大的水平推力，如何解决其模板支撑体系是本方案确定的一个难点。
3.根据设计要求，斜梁和看台同时浇筑，如何确保支撑体系的整体稳定是该项目支模搭设的又一大难点。
地面未浇筑混凝土垫层，支撑架大部分落在回填土上，如何保证架体安全是一大重点。

附图：

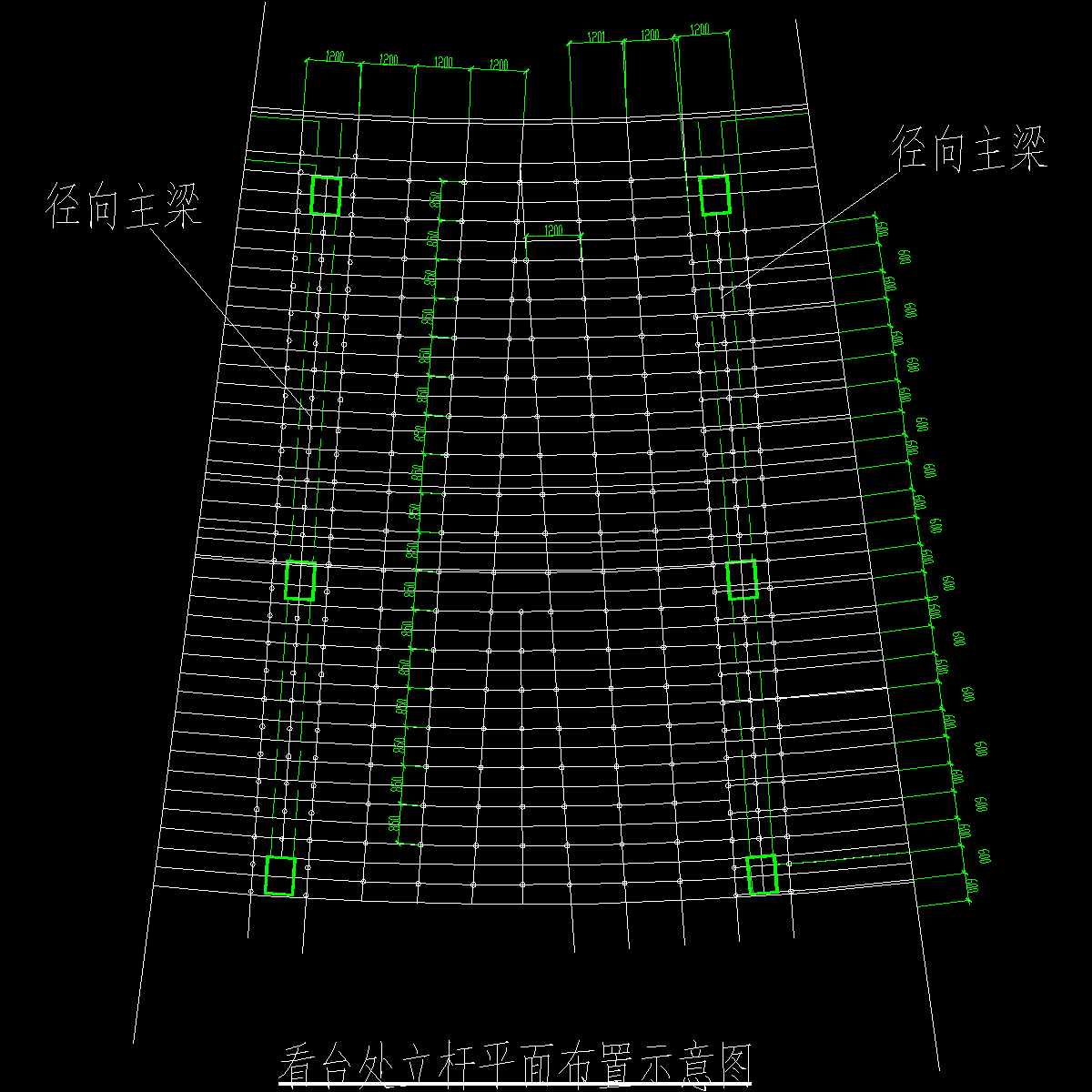

立杆布置图
墙柱模板构造图

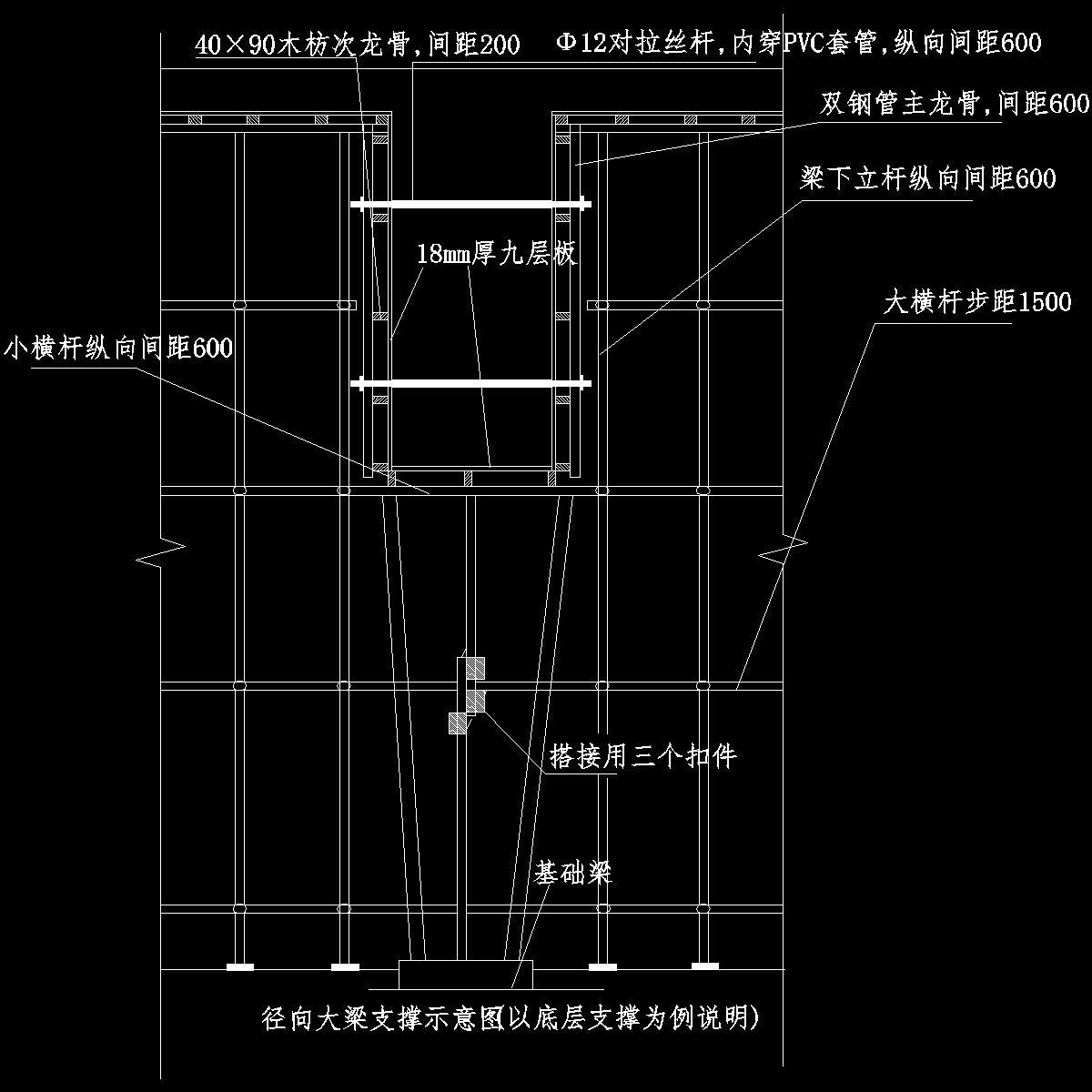

径向大梁支撑示意图
……
共31页 编制于近代年
