住宅小区临电施工方案cad平面布置图

资料简介
赚取积分

附件详情

一、设计依据 4
二、现场勘测 4
三、电源进线、配电室、配电箱、用电设备位置及线路敷设 5
3．1电源进线及配电室 5
3．2二级配电箱 5
3．3主要用电设备位置确定 6
3．4线路敷设 6
四、用电参数表 6
五、负荷计算 7
5．1 基本公式 7
5．2用电设备功率统计： 8
5．3计算设备容量 8
六、平面布置图 8
七、确定二级配电箱的用电电缆截面 9
八、防雷装置 10
九、防护措施及要求 10
9．1配电室、配电柜 10
9．2固定式配电箱、开关箱 11
9．3配电线路 12
9．4照明装置 13
十、安全用电措施和电气防火措施 14
10．1安全用电措施 14
10．2电气防火措施 19

附件详情

二、现场勘测工程为住宅楼，平面尺寸为长方形，建筑设计结构形式为框架剪力墙，2#楼地下1层地上22层，2#建筑面积32239 m2，2#楼檐高66米。3#楼地下1层地上15层，3#建筑面积10269m2，3#楼檐高45米。整个现场用地形状接近矩形，东西长约105米，南北宽约229.8米，地势平坦。现场总占地面积约42841 m2。电压等级为380/220v，现场电源由总配电室低压配电柜引来，施工现场做分配电室，配电室设立二个一级箱。分别为①#和○2#电源。电柜内的开关型号为DZ20Y-600A二路，现场①#电源分配3#楼，○2#电源分配2#楼，现场总配电室进分配电室的电源电缆规格型号为VV3×185 1×95；，供电距离比较近，可忽略电压损失，在此设计中电压损失不予计算。

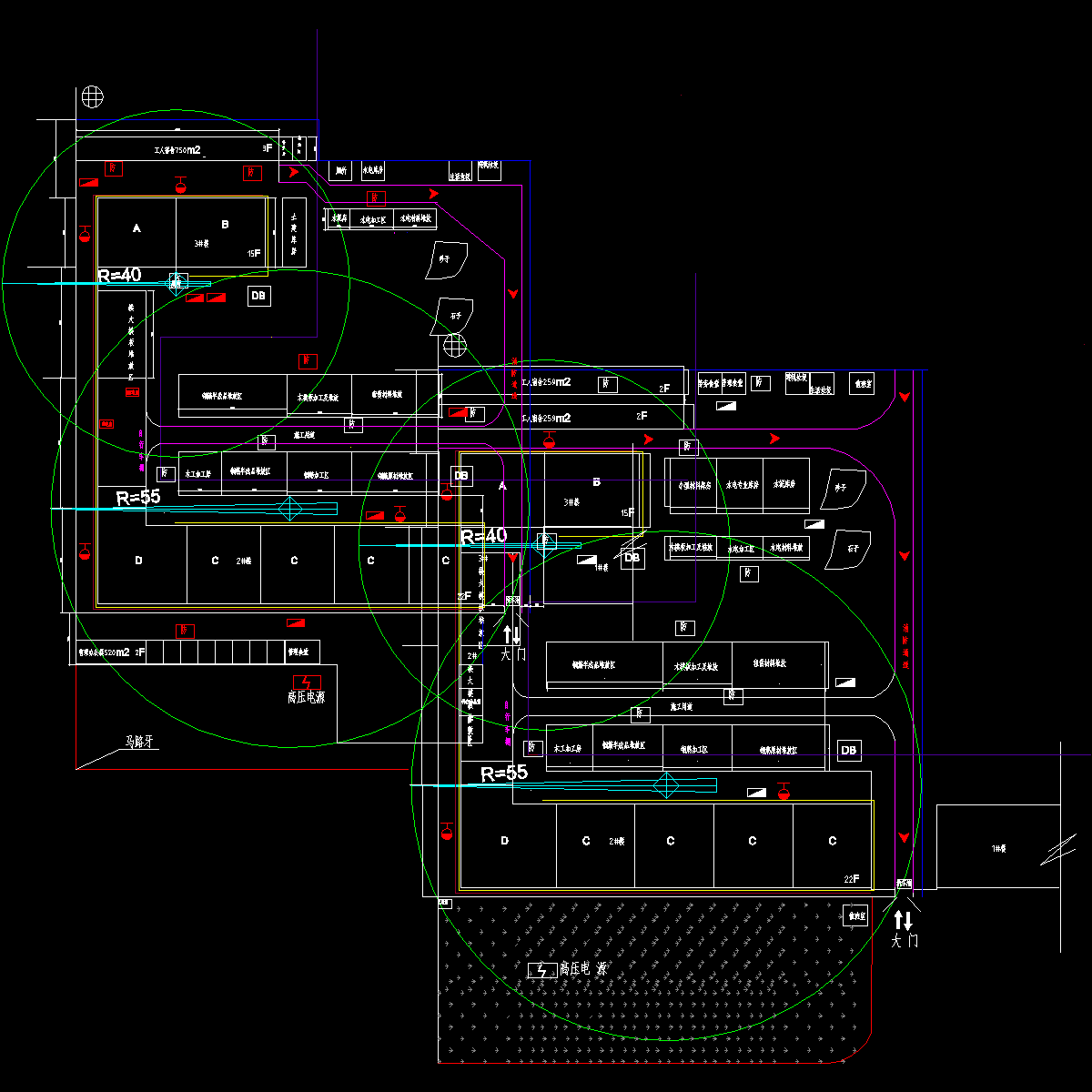

以下是附件的其中一部分截图，共1张，您也可以搜索更多您想要的资源
