大型医院临电施工方案

附件详情

第一节 临时用电设计思路
该项目为大型综合医院工程，占地面积大,达32848平方米，场地平面长454m，宽453m；由门急诊、医技楼及住院部，体检中心，行政办公楼，老干部诊疗中心四个单体组成；施工现场用电分散，用电点多，考虑电压降和用电负荷的要求，根据现场实际情况，由3个箱式变电站分三个施工区进行配电，每个施工区的箱式变电站引一条主干线到本区的总开关箱，总开关箱再到各分开关箱。
……

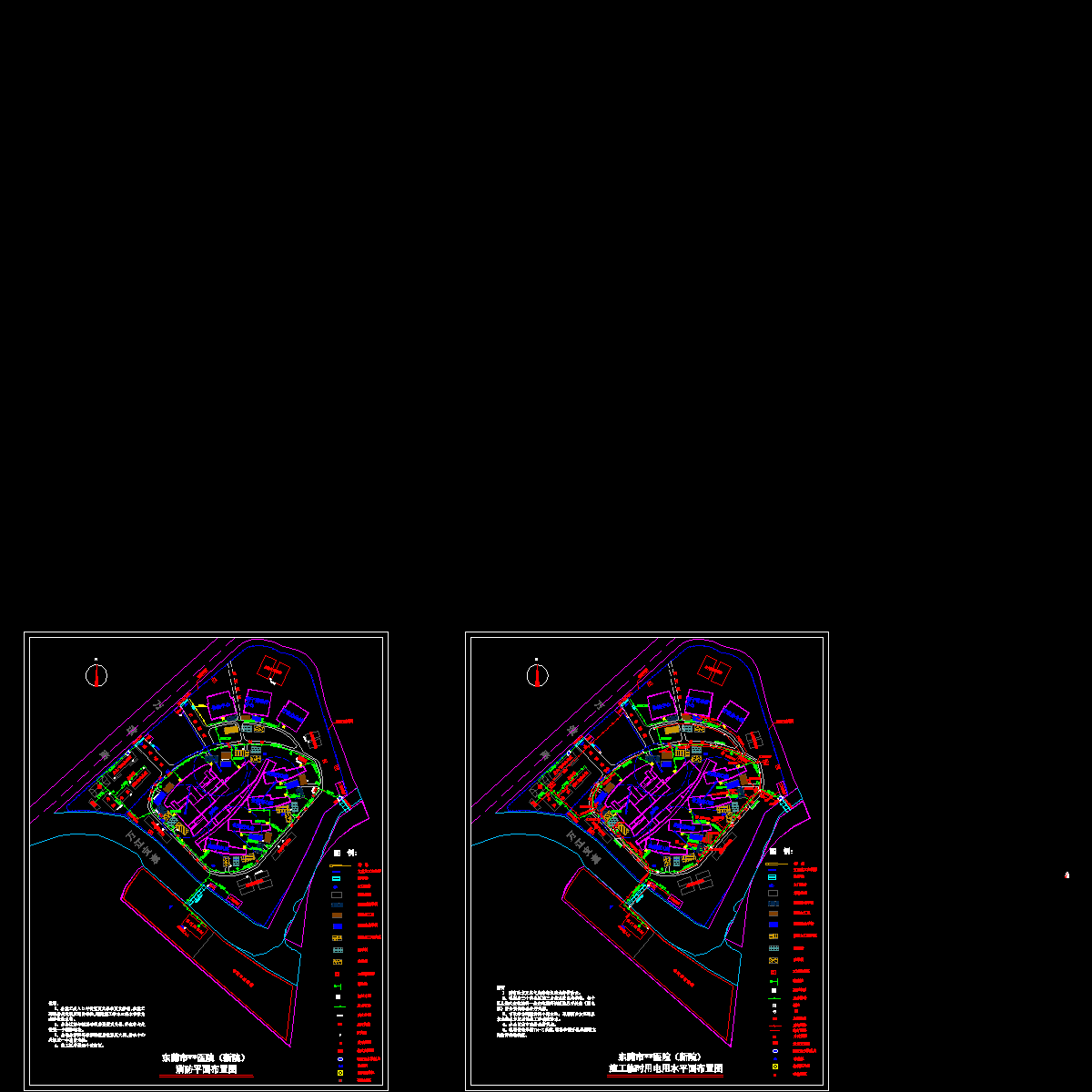

第三节：临时供电平面图设计
该项目施工场地较大，总面积达32848平方米，场地平面长454m，宽453m；由门急诊、医技楼及住院部，体检中心，行政办公楼，老干部诊疗中心四个单体组成；首层裙楼基本连成一个整体。用电的施工部位多，用电较分散，用电设备种类多，数量大，总用电量也大。根据以上特点，该项目用电量分成相对独立的三个用电区，三台箱式变电站分别供给三个区的总配电箱，即总配电箱1、总配电箱2、总配电箱3，总配电箱1负担门急诊、医技楼、1＃塔吊、临时办公区及工人宿舍区的供电，设8个分配电箱；总配电箱2负担体检中心，行政办公楼，老干部诊疗中心和2＃塔吊的供电，设6个分配电箱；总配电箱3负担住院部、3-4＃塔吊和钢筋加工场的供电，设8个分配电箱。具体各配电箱的布置位置及供电线路的导线敷设方式、截面、根数及线路走向见施工临时用电 平面布置图 。
……
施工临时用电其他设计

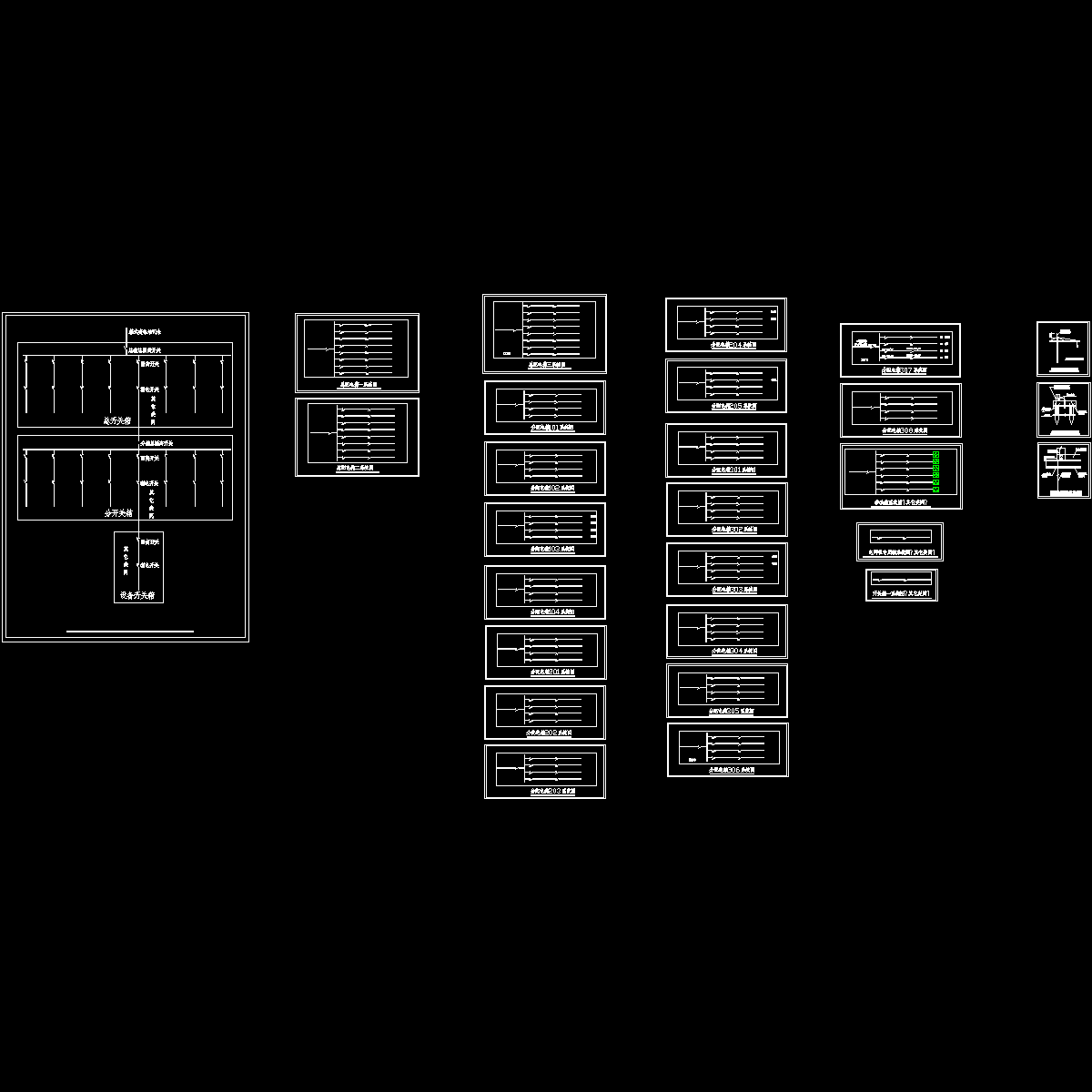

第一节 配电箱与开关箱的设计
配电箱和开关箱
变电房配电屏与现场供电系统间须设置隔离开关，以便检修。并应安装电度表，以作为计量。施工现场设置总配电间，采用电缆埋地送至总配电箱,并设标志牌。配电箱和开关箱由专业厂家生产，并有合格证明。现场施工用电实行三级配电，三级保护。配电箱应尽可能放置在干燥通风处，室外电箱要有挡雨措施。配电箱、开关箱应安装端正，牢固，移动式配电箱、开关箱应装在支架上。固定式配电箱和开关的中心点与地面的垂直距离应大于1.4m，小于1.6m。移动式配电箱、开关箱中心点与地面的垂直距离应大于0.8m，小于1.6m。
……
安全用电技术措施和电气防火措施

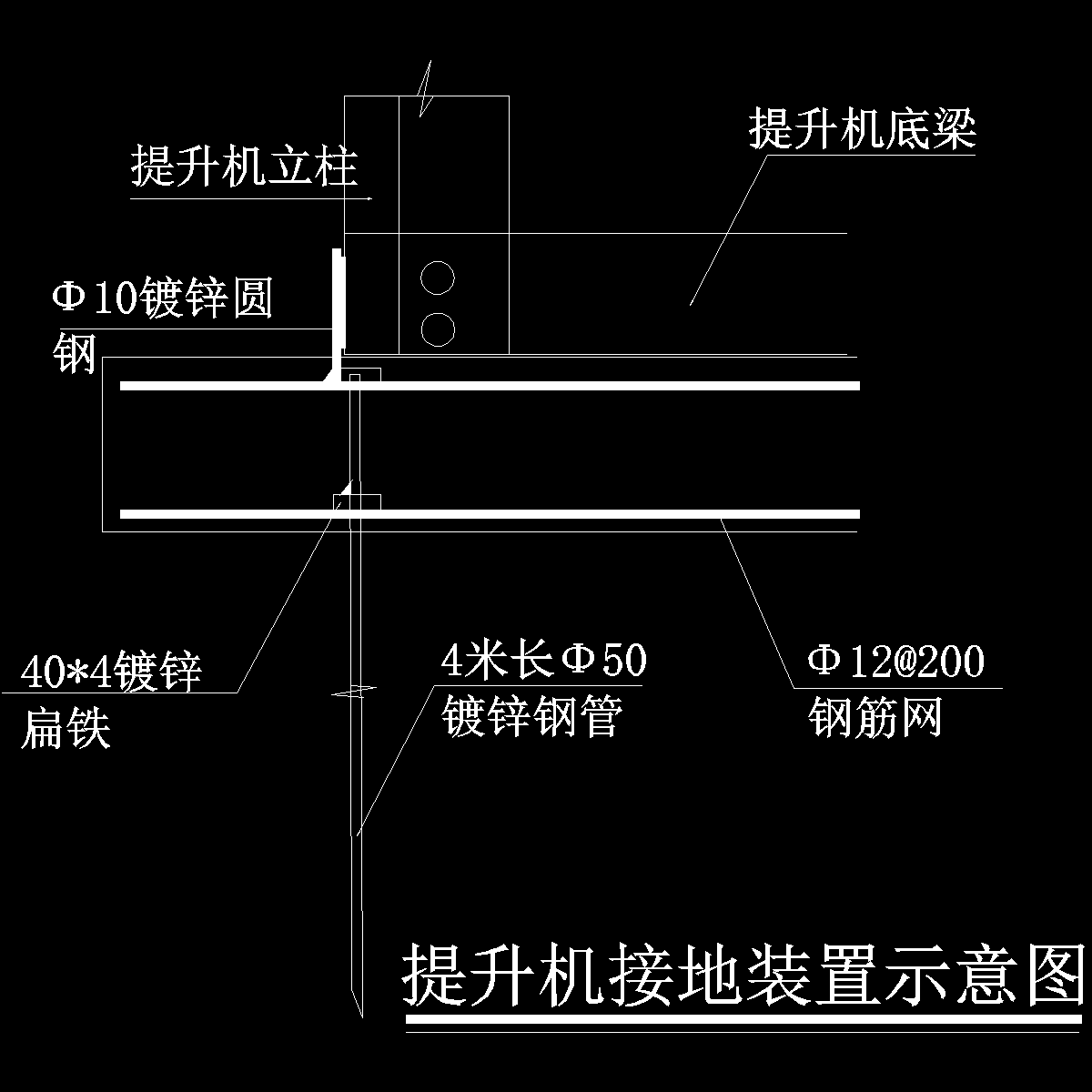

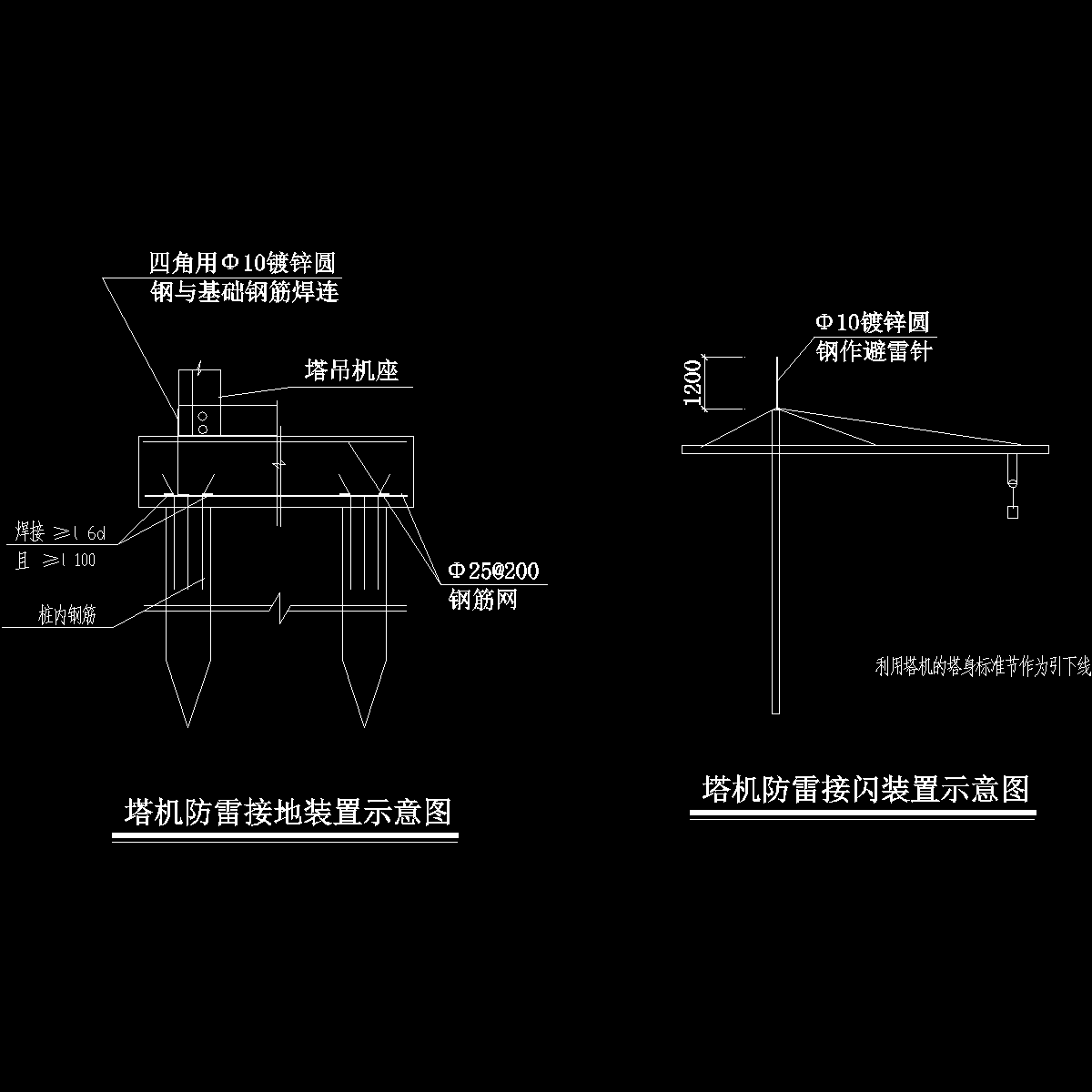

安全用电技术措施和电气防火措施应和现场的实际情况相适应，重点是：外电防护； 电气设备 的接地(重复接地)、接零(TN—S系统)保护；漏电保护器的装设；“三级配电两级保护”、“一机、一闸、一漏、一箱”；开关电器的装设、维护、检修；对水源、火源、腐蚀变质、易燃易爆物的妥善处置等要素。
……
字数约1.2万字
