12层五星酒店中央空调施工设计图纸

  • 设计详细说明:有
  • 建筑类别:酒店,餐饮
  • 建筑高度类型:高层建筑
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计内容:空调,通风,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,变流量,双管制,闭式
  • 节点大样:集分水器

附件详情

该项目为一五星级酒店,地下层为设备用房,地上共十二层,有餐厅,娱乐场所接,精品店等。其余均为客房。工程采用中央集中式空调,制冷机房设在地下一层,采用两台水冷螺杆式冷水机组,与其配合使用的冷水泵和冷却水泵各两台。两台机组负责制取首层至七层所需冷水经泵送往各空调区域。空调水系统采用一次泵变水量双管制系统,闭式循环系统。空调全部采用风机盘管加新风系统,在风机盘管加新风系统中新风为独立新风,处理到室内状态点,不承担室内负荷。制冷循环使用,冷水系统采用补给水泵进行定压。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 酒店中央空调图纸 - 1
    酒店中央空调图纸 - 1

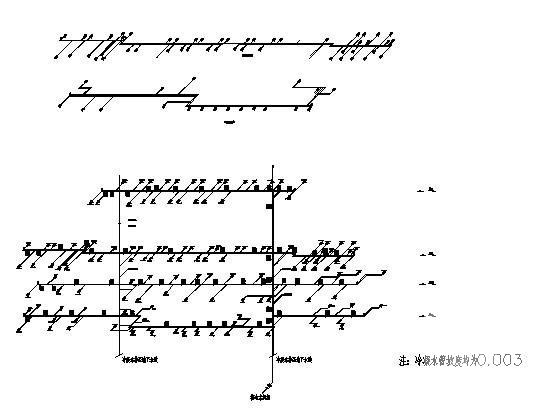

  • 酒店中央空调图纸 - 2
    酒店中央空调图纸 - 2
  • 酒店中央空调图纸 - 3
    酒店中央空调图纸 - 3
  • 酒店中央空调图纸 - 4
    酒店中央空调图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
