7层大型商城地热采暖工程施工设计图纸
- 设计阶段：施工图设计
- 出图时间：近代
- 设计内容：地暖
- CAD版本：CAD2000
- 参考图纸：21张
- 建筑设计面积：21355.74平方米
- 建筑地上层数：7层
- 采暖方式：地板辐射采暖系统
附件详情
本施工设计为某大型商城地热采暖工程施工设计图纸，采用热水采暖系统,经换热站换取60/50°C热水供该项目地板辐射采暖使用，系统定压由热源解决。采暖系统形式为下供下回同程式系统.
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

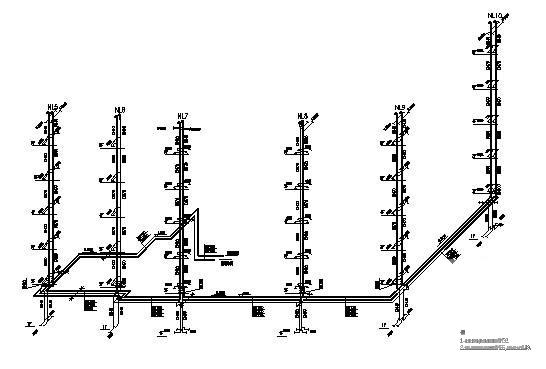

采暖工程施工 - 1 -

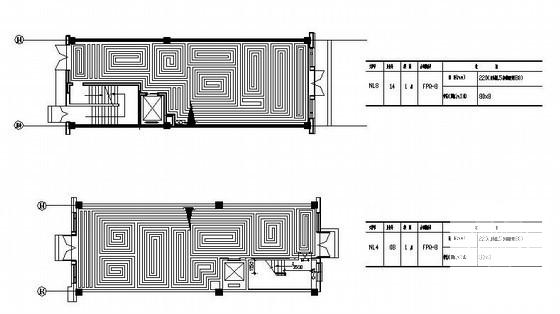

采暖工程施工 - 2 -

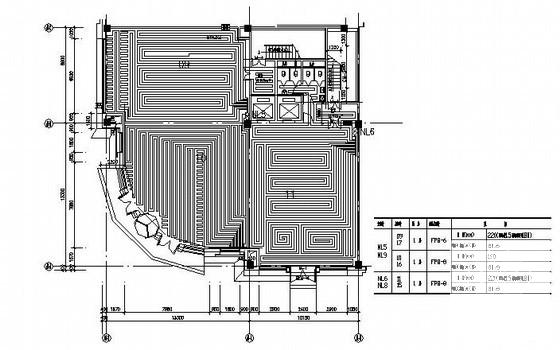

采暖工程施工 - 3 -

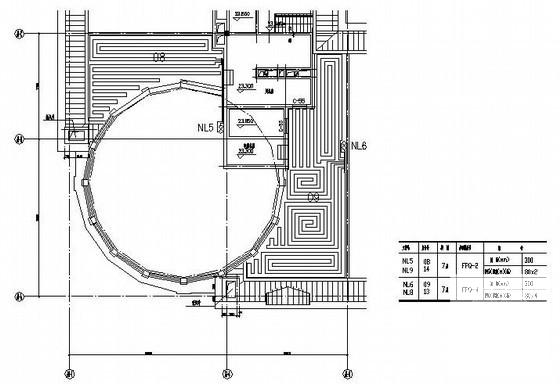

采暖工程施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
