5层联体别墅地热采暖CAD施工图纸

设计说明

1.该资料为"某音乐花园联体别墅(四)"采暖设计,系统采用低温热水地板辐射采暖系统,本系统供暖方式为连续性采暖.本地暖系统供、回水温度65-55 C。本系统阻力损失为:4.5mHO.(仅指从地暖分水器至地下交联管环路部分)

2.采暖地热管道采用交联聚乙烯PE-X管,地面下敷设的盘管埋地部分必须无接头。管道弯曲部分不得出现硬折弯现象,曲率半径不应小于外径的8倍。

3.低温热水地板辐射采暖系统施工时注意事项:

(1).地面供暖施工应在建筑封顶后或室内初装修完毕后。

(2).铺设复合保温板材要求地面平整,无任何不平及沙石碎块及钢筋头等现象...

联体别墅地热采暖施工

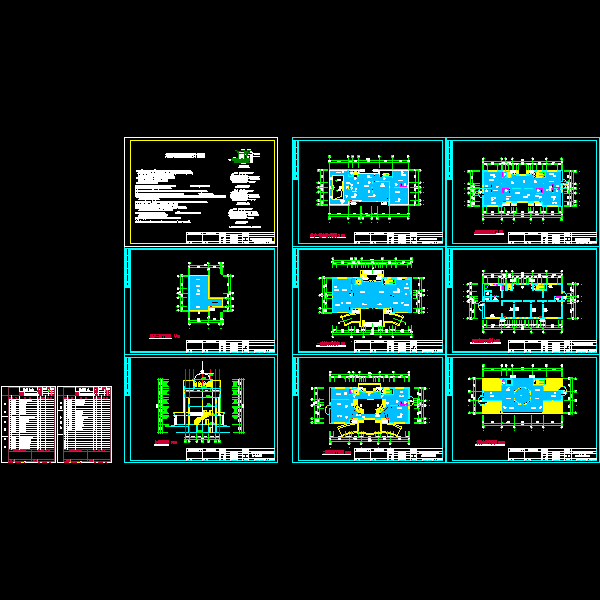

地下一层空调平面图

二层空调平面图

四层空调平面图
