大型4层框架剪力墙结构剧院建筑施工图纸cad剖面图

  • 建筑类别:影剧院
  • 剧场规模:大型(1201-1600座)
  • 建筑高度类型:多层建筑
  • 外立面材料:涂料,幕墙
  • 幕墙面板材料:玻璃幕墙
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙
  • 图纸设计深度:施工图
  • 项目所在地:吉林
  • 图纸设计风格:现代风格
  • 图纸设计格式:CAD2000
  • 建筑设计面积:37007.98平方米
该附件为吉林大型四层框架剪力墙结构剧院 建筑施工图
该项目按使用性质,分别为大剧场、小剧场和电影院。其中大剧场,观众座席数为1482座,其中池座958人,楼座524人。小剧场座席数为526座,其中池座419人,高级包厢107人。电影院设4个观众厅,观众总座席数为556座。
以下是部分资料展示:

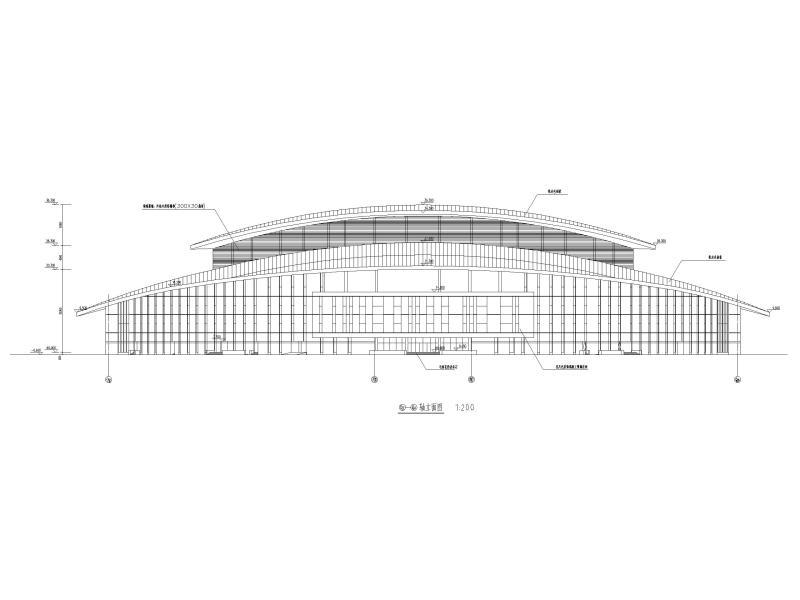

吉林大型四层框架剪力墙结构剧院 建筑施工图 立面图1.jpg

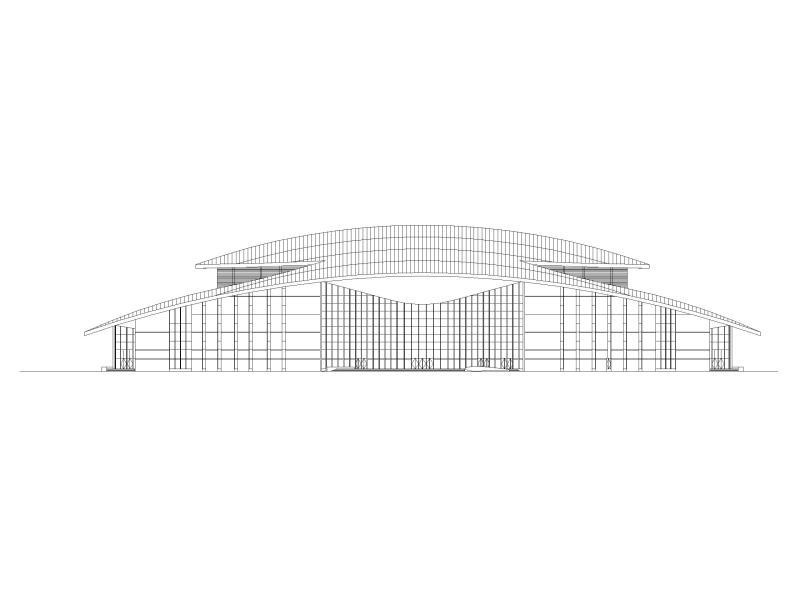

吉林大型四层框架剪力墙结构剧院 建筑施工图 立面图2.jpg
吉林大型四层框架剪力墙结构剧院建筑施工图 立面图3.jpg

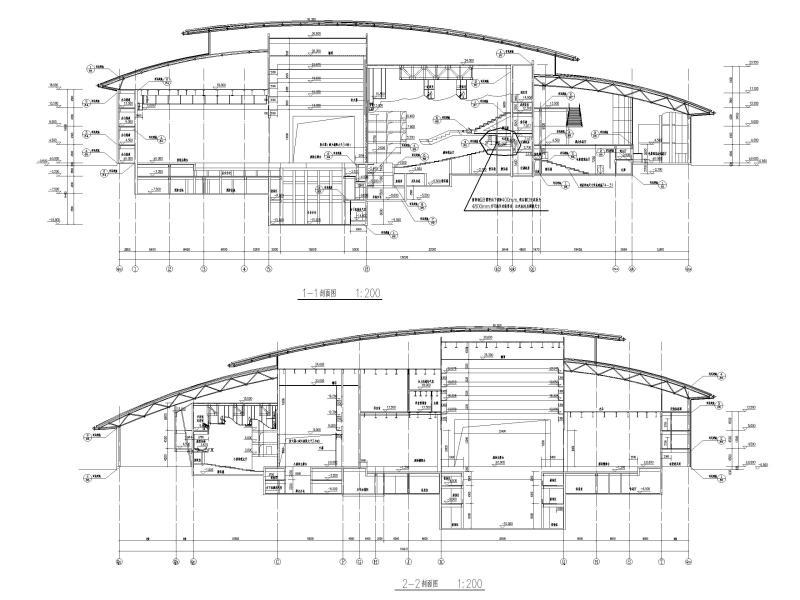

吉林大型四层框架剪力墙结构剧院建筑施工图 剖面图.jpg

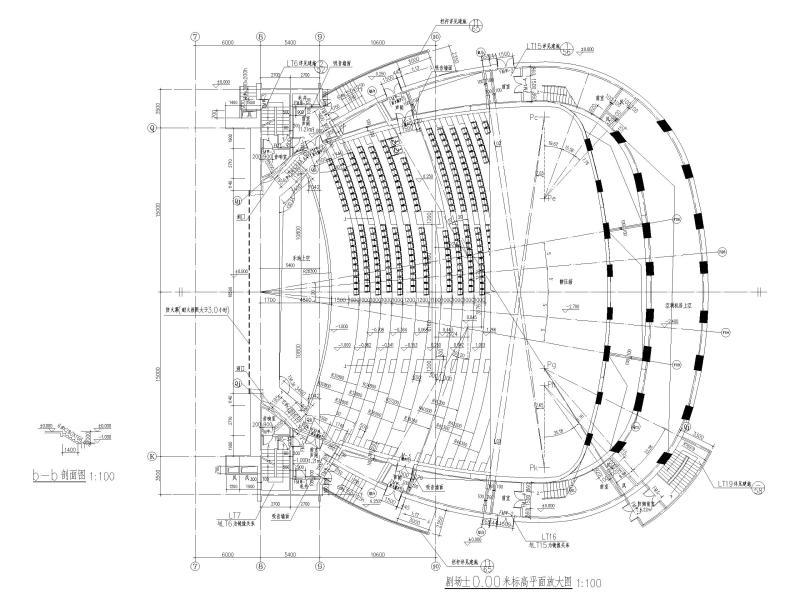

吉林大型四层框架剪力墙结构剧院建筑施工图 剧场±0.00米标高平面放大图.jpg
吉林大型四层框架剪力墙结构剧院建筑施工图 剧场±4.50米标高平面放大图.jpg
吉林大型四层框架剪力墙结构剧院建筑施工图 剧场观众厅剖面图.jpg
吉林大型四层框架剪力墙结构剧院建筑施工图 3#楼梯平面放大图(三).jpg
以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 吉林大型四层框架剪力墙结构剧院建筑施工图 立面图1
    吉林大型四层框架剪力墙结构剧院建筑施工图 立面图1
  • 吉林大型四层框架剪力墙结构剧院建筑施工图 立面图2
    吉林大型四层框架剪力墙结构剧院建筑施工图 立面图2
  • 吉林大型四层框架剪力墙结构剧院建筑施工图 立面图3
    吉林大型四层框架剪力墙结构剧院建筑施工图 立面图3
  • 吉林大型四层框架剪力墙结构剧院建筑施工图 剖面图
    吉林大型四层框架剪力墙结构剧院建筑施工图 剖面图
  • 吉林大型四层框架剪力墙结构剧院建筑施工图 剧场±0.00米标高平面放大图
    吉林大型四层框架剪力墙结构剧院建筑施工图 剧场±0.00米标高平面放大图
  • 吉林大型四层框架剪力墙结构剧院建筑施工图 剧场±4.50米标高平面放大图
    吉林大型四层框架剪力墙结构剧院建筑施工图 剧场±4.50米标高平面放大图
  • 吉林大型四层框架剪力墙结构剧院建筑施工图 剧场观众厅剖面图
    吉林大型四层框架剪力墙结构剧院建筑施工图 剧场观众厅剖面图
  • 吉林大型四层框架剪力墙结构剧院建筑施工图 3#楼梯平面放大图(三)
    吉林大型四层框架剪力墙结构剧院建筑施工图 3#楼梯平面放大图(三)
以上是部分截图,请下载附件后查看完整高清内容
