3层酒吧洗浴中心排烟施工图纸

  • 设计详细说明:有
  • 建筑类别:商业,娱乐
  • 建筑高度类型:多层建筑
  • 建筑设计面积:3000平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计年代:近代
  • 设计内容:防排烟
  • 空调系统:空气-水系统
  • 节点大样:管道支吊架
  • 项目所在地:河南

一、项目概要:
该项目为一层大厅;二层VIP箭馆;三层为健身房、普通射箭区面积大于100平方,框架结构。地上三层。总建筑面积3000平方米。该项目耐火等级为一级。
二、空调系统:
该项目空调系统为空气-水系统,采暖系统为热水辐射,冷热源为电动压缩式冷水机组。
三、通风及防排烟系统:
一层大厅;二层VIP箭馆、健身房、普通射箭区面积大于100平方,依据《建筑设计防火规范》(GB50016-近代)第8.5.3.3条规定,设置机械排烟。排烟风机设于原屋顶;一层大厅为一个防烟分区,二层VIP箭馆、健身房、普通射箭区各为一个防烟分区,防烟分区间平面图,各防烟分区的排烟量按60m3/平方计算;排烟时自然补风,补风量不小于排烟量的50%。各层内走道无开启外窗,且长度大于20m,依据《建筑设计防火规范》(GB50016-近代)第8.5.3.4条规定,均设置机械排烟。排烟风机设于原屋顶;每层内走道为一个防烟分区,每层走道内的排烟量按60m3/平方计算;排烟时自然补风,补风量不小于排烟量的50%。
四、图纸展示:
酒吧洗浴中心一层排烟图
酒吧洗浴中心二 层排烟图
酒吧洗浴中心三层排烟图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

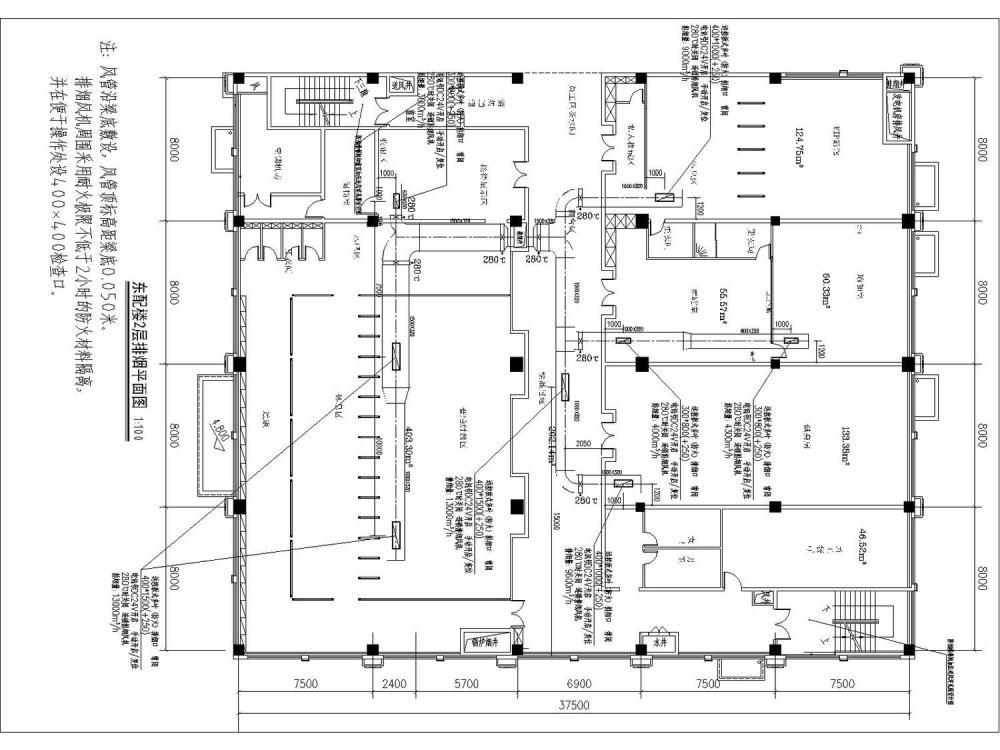

  • 洗浴中心施工图 - 1
    洗浴中心施工图 - 1

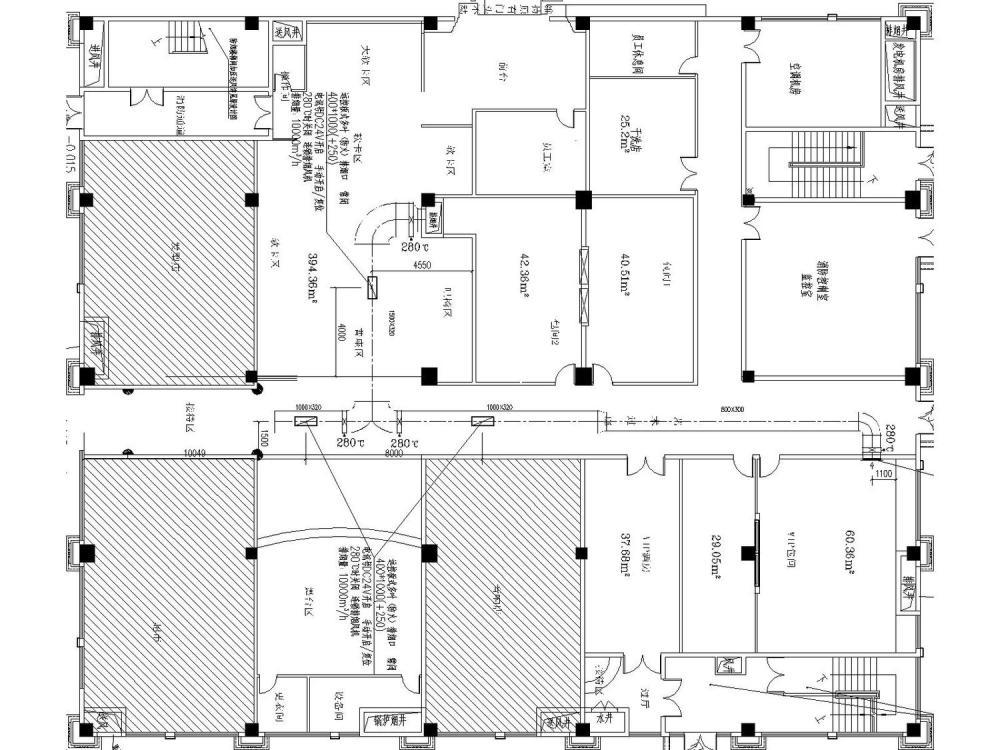

  • 洗浴中心施工图 - 2
    洗浴中心施工图 - 2

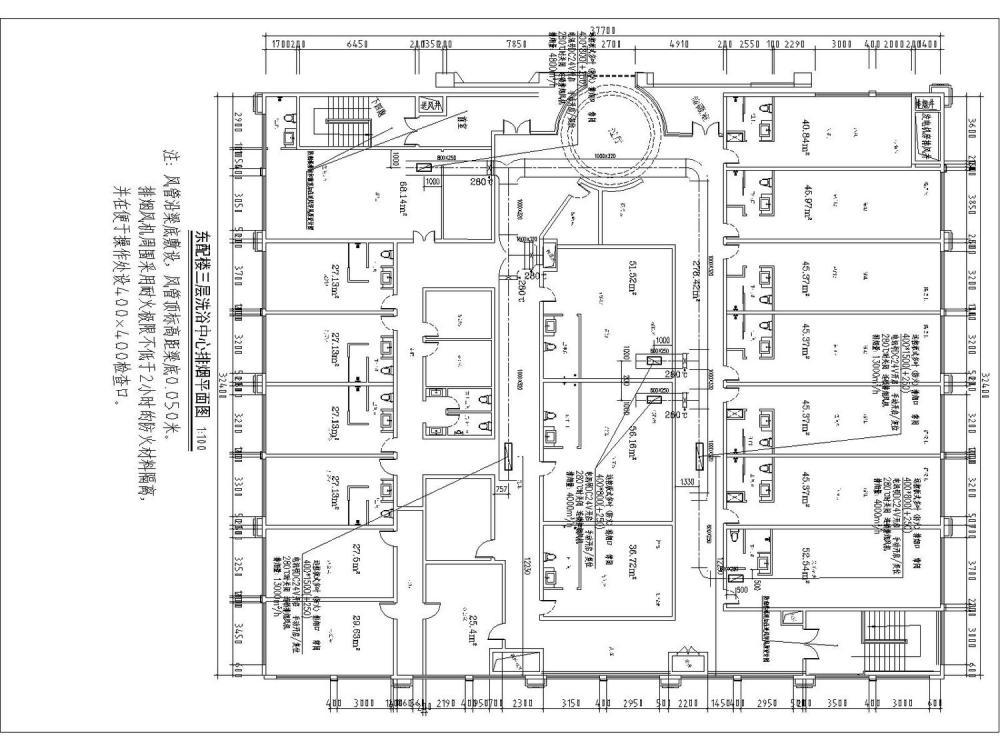

  • 洗浴中心施工图 - 3
    洗浴中心施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
