7层洗浴中心给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：7层
图纸设计深度：施工图
参考图纸：12张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统
消防设计：室内消火栓系统,水喷雾系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
供水方式：市政供水,变频供水,高位水箱供水
排水体制：污废合流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：15
大样节点：水箱,卫生间
项目所在地：广西

附件详情

设计说明
图例表
资料目录
卫生间给排水大样图
给排水管道系统图
消防给水系统图
自动喷淋系统原理图
一层给水排水平面图
二层给水排水平面图
三层给水排水平面图
四~七层给水排水平面图
一层自动喷淋平面图
二、三层自动喷淋平面图
四~七层自动喷淋平面图
屋面给水排水平面图

附件详情

该项目位于天津，为7层洗浴中心工程，该项目为单体设计,底层平面图中的管线设计至室外1.5米,室外给排水在总图上定位(已有设计的除外). 给排水管线总图另出.该项目室内外高差为0.30米.图中除标高以米为单位外,其余尺寸均以毫米计.给水管指管中心标高,排水管指管内底标高.该项目设计内容包括:给水系统,排水系统,消火栓系统,喷淋系统及灭火器配置.
，共计12张图。

四、五、六、七层自动喷淋平面图

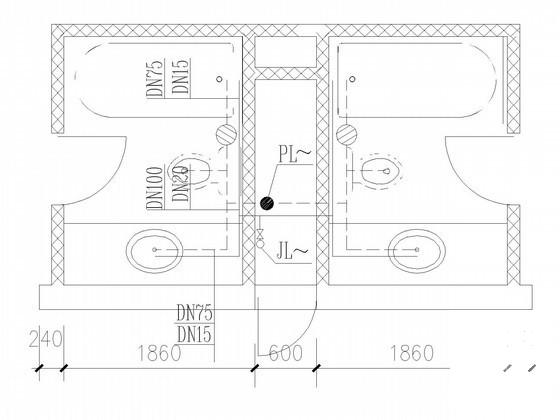

卫生间给排水大样图

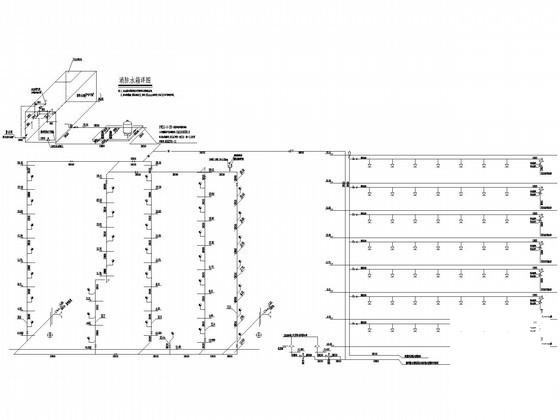

消防给水管道系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

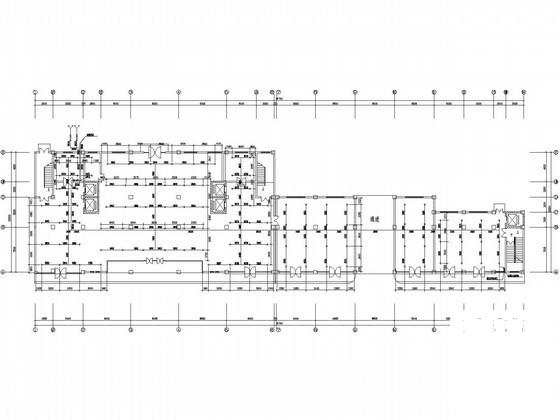

第 1 张图
第 2 张图
第 3 张图

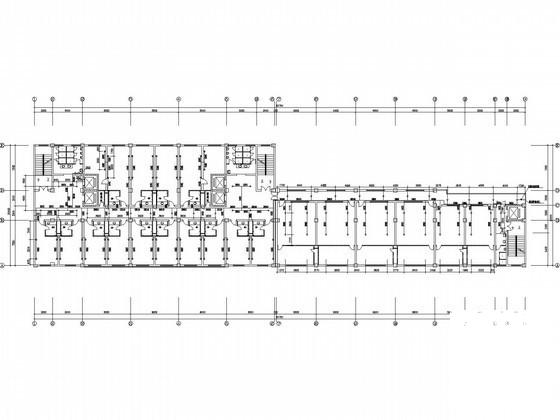

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
