5层洗浴中心建筑给排水CAD施工大样图

搜索更多资源
  • 设计说明：有
  • 建筑类别：娱乐
  • 建筑高度：多层建筑
  • 建筑结构形式：钢筋混凝土结构
  • 地上层数：5层
  • 图纸设计深度：施工图
  • 参考图纸：12张
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统
  • 供水设备：高位水箱
  • 供水方式：市政供水
  • 供水分区：无
  • 排水体制：雨污分流
  • 排水技术：重力排水
  • 火灾危险等级：轻危险级
  • 消火栓用水量室外(L/S)：15
  • 大样节点：水箱,泵房
  • 热水供应方式：集中热水供应

附件详情

  • 资料目录
  • 给排水设计说明
  • 一层给排水及消防平面图
  • 二层给排水及消防平面图
  • 三,四层给排水及消防平面图
  • 五层给排水及消防平面图
  • 屋顶给排水及消防平面图
  • 屋顶热水箱详图
  • 卫生间详图
  • 冷水系统图
  • 热水系统图
  • 污水系统图
  • 消火栓系统图

附件详情

项目概要：该项目是一洗浴中心给排水项目，建筑层数为五层，建筑高度为17.0米；
设计范围：有给水系统、排水系统、热水系统、消火栓给水系统等；
编制于2007年，共计12张图纸；


卫生间大样图

热水系统图

污水系统图

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源

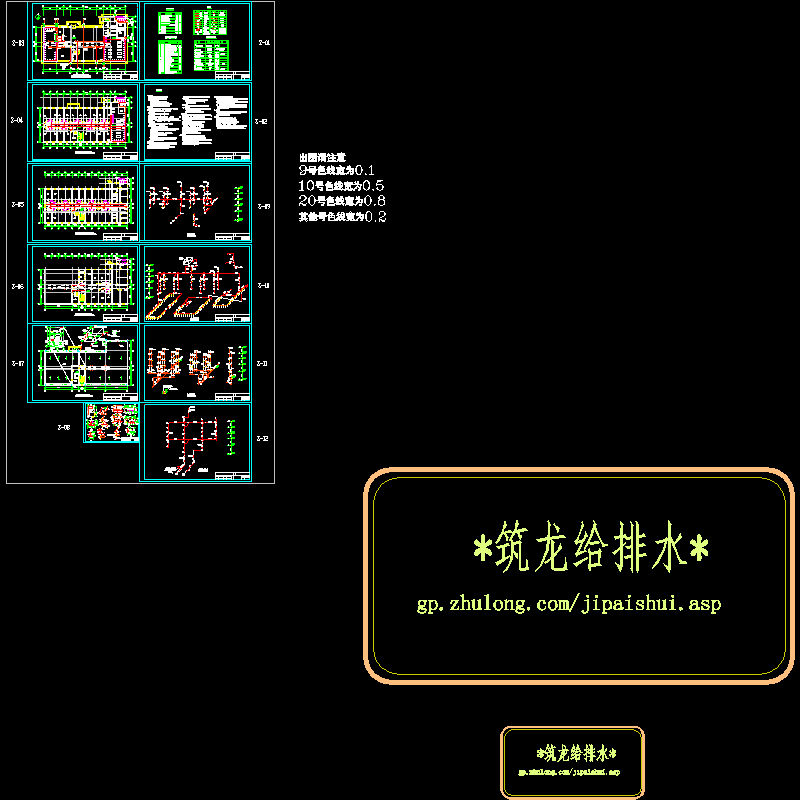

  • 5层洗浴中心建筑给排水CAD施工大样图 - 1
    第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
