环境监测站实验室有害气体输出工程设计

本项目为陕西铜川环境监测站实验室有害气体有害气输出工程 设计方案 ,主要通过远程智能核心控制系统装置是将实验室所有产生有毒.有害废气发生源通过四个分系统装置(即:A:通风柜收集装置.台式收集装置;B:挥发性药品试剂输出装置;C:万向输出装置.D仪器废气收集装置;E:温控过滤补风系统装置)互联互控形成自动联控网,共设置了10套排风系统,采用数控变频控制系统,当开启任一台通风柜时,风机自动按第一频率最底转速运行,直至最后一台开启频率50HZ最高转速运行,实现使用多少耗电多少,避免浪费能源。没有使用电动阀置于关闭状态,使用哪台在数秒时间内开启至设定位置,全部自动控制,同时,开启装置给控制器控制信号,风机根据相应的通风柜开启台数进行对应的频率调节。当通风柜使用数量增加时,排风机频率进行相应增加,当排风柜使用数量减少时,排风机频率跟随相应减少。(当室内风速低于设计标准时,智能控制装置自动给补风器指令,补风按室内所需流量供给新风。此系统降低能耗比传统设计降低80%。),祥见风机参数表。

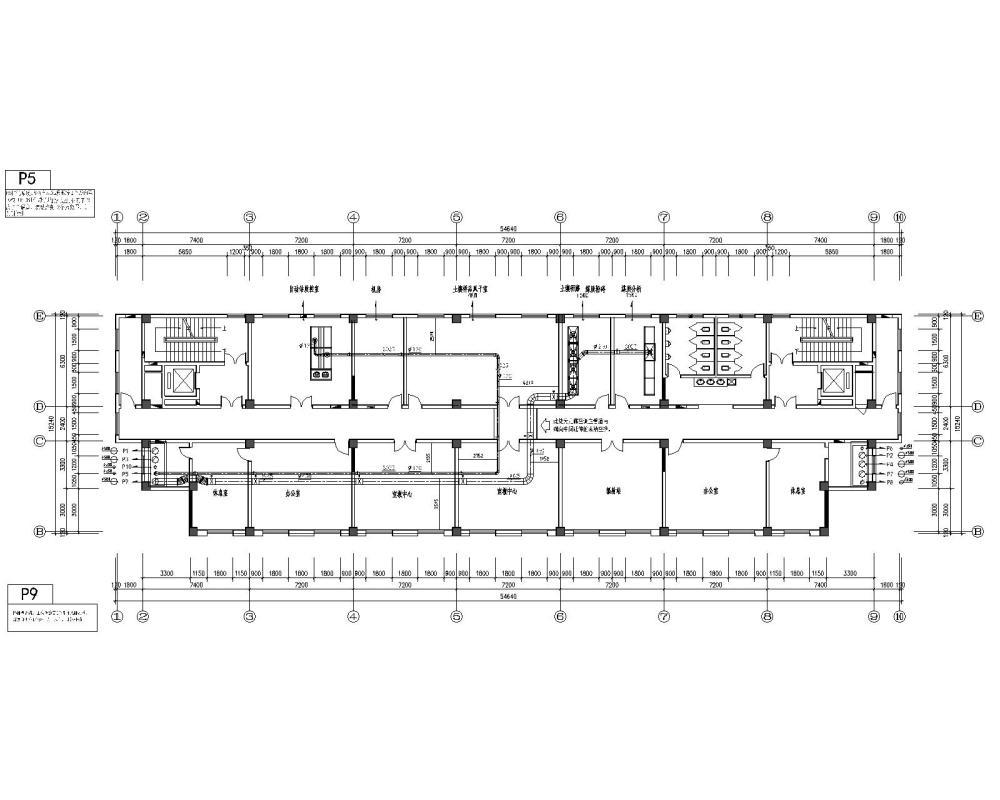

新风补风平面图

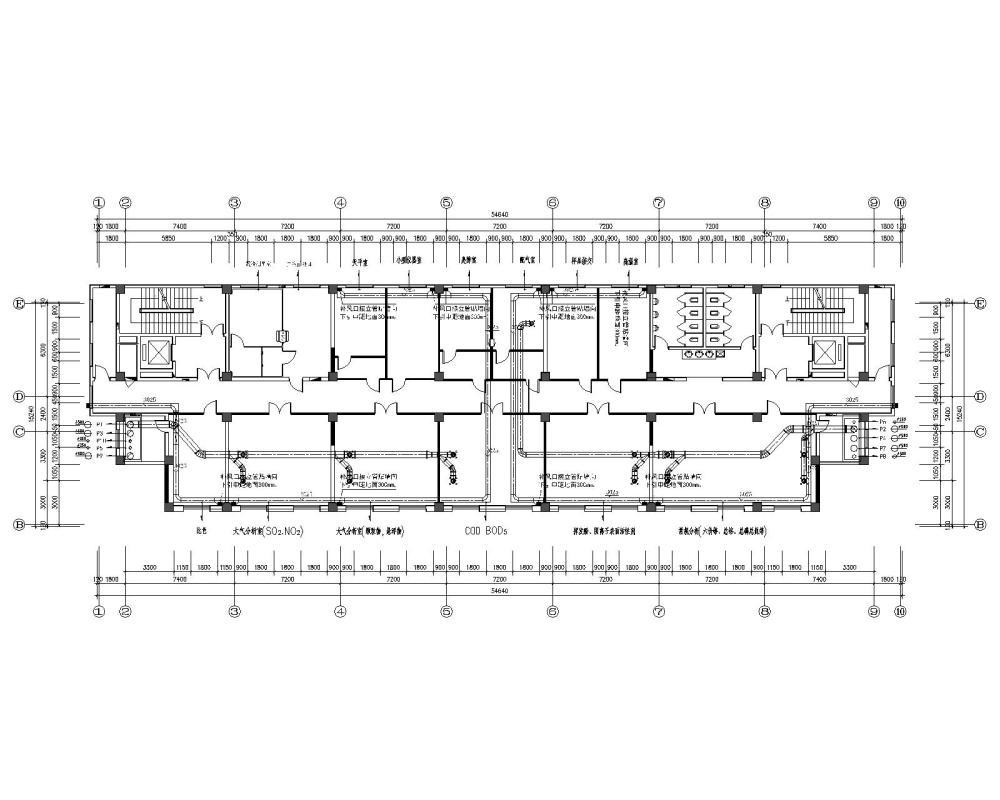

有害气体输出净化系统平面图

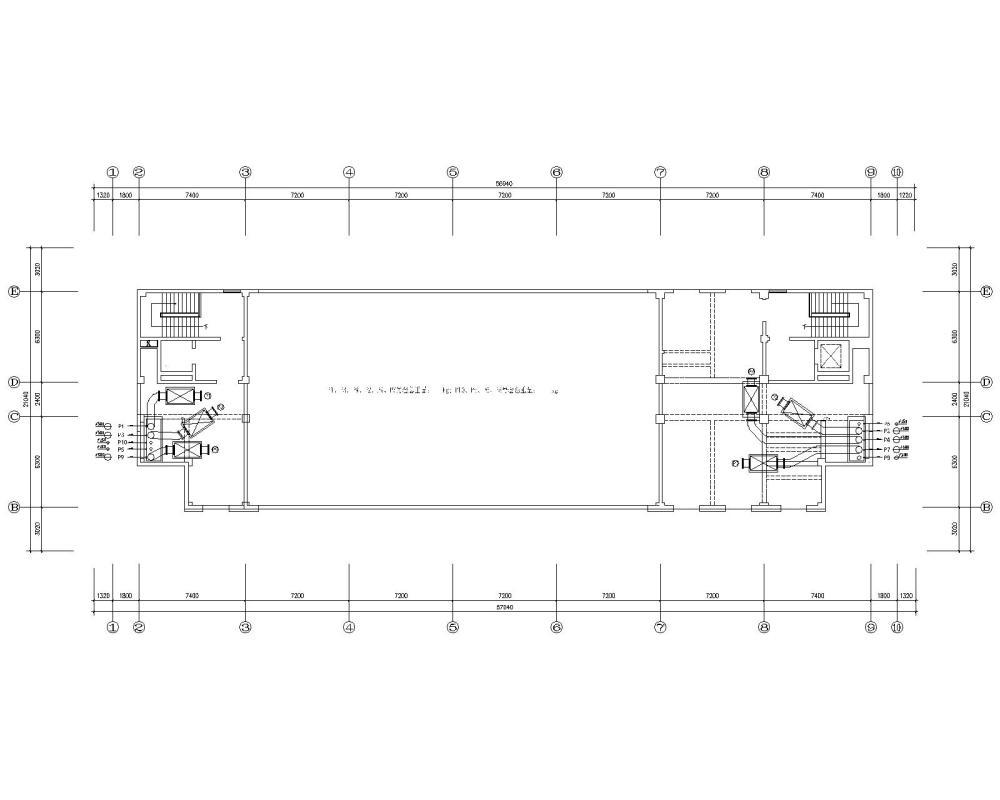

净化装置定位平面图

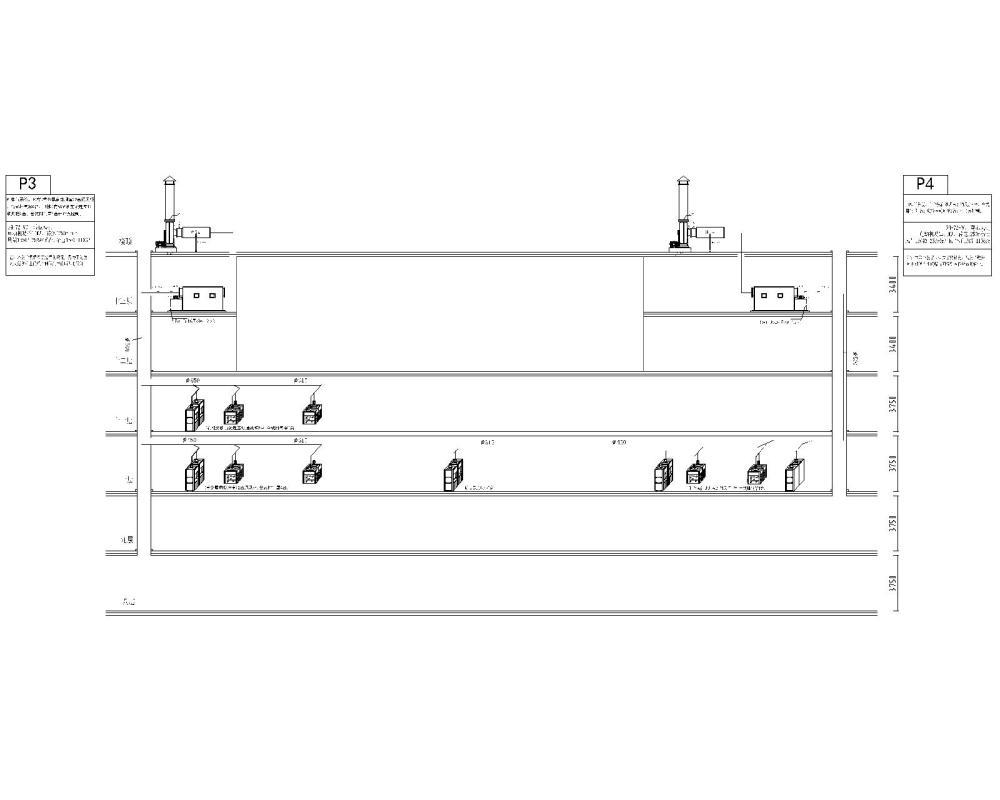

排风系统图

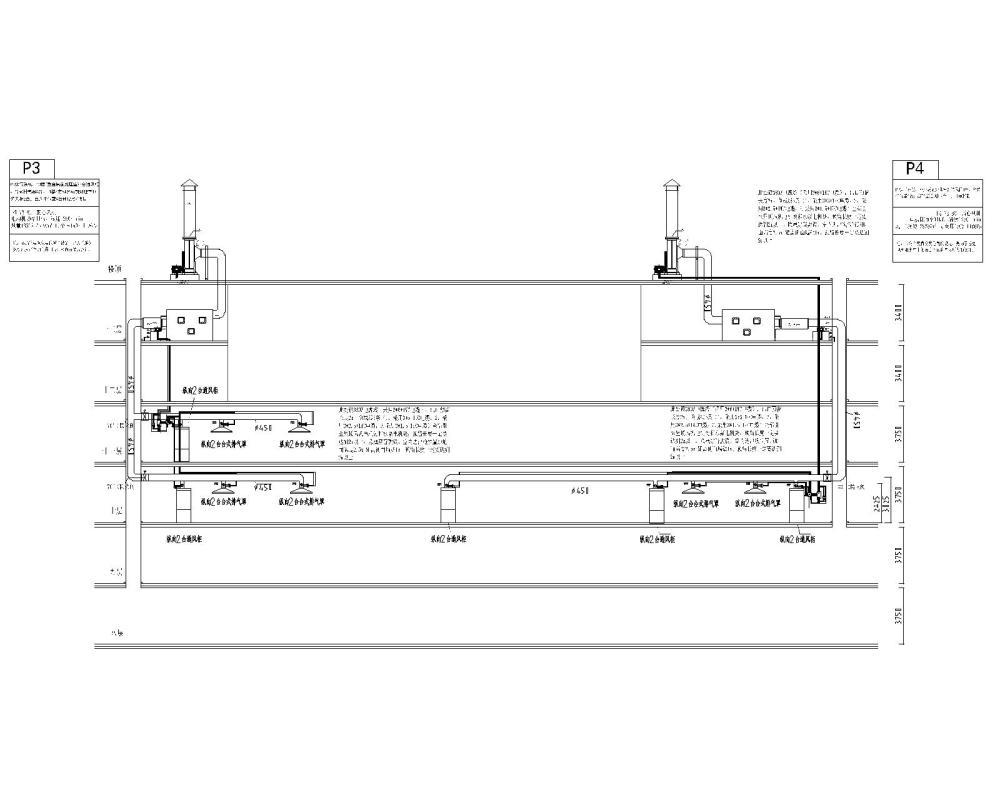

排风及智能电控系统立面图
总缩略图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 环境监测站实验室 - 1
    环境监测站实验室 - 1
  • 环境监测站实验室 - 2
    环境监测站实验室 - 2
  • 环境监测站实验室 - 3
    环境监测站实验室 - 3
  • 环境监测站实验室 - 4
    环境监测站实验室 - 4
  • 环境监测站实验室 - 5
    环境监测站实验室 - 5
  • 环境监测站实验室 - 6
    环境监测站实验室 - 6
以上是部分截图,请下载附件后查看完整高清内容
