电厂建筑用房采暖设计施工图纸

附件详情

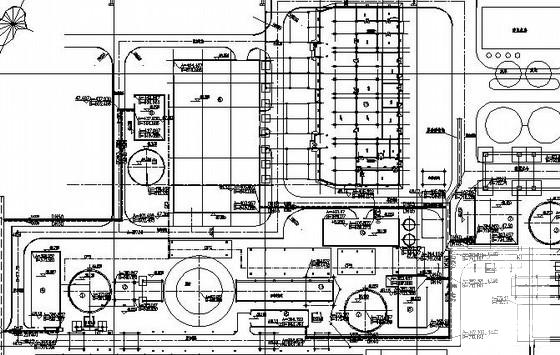

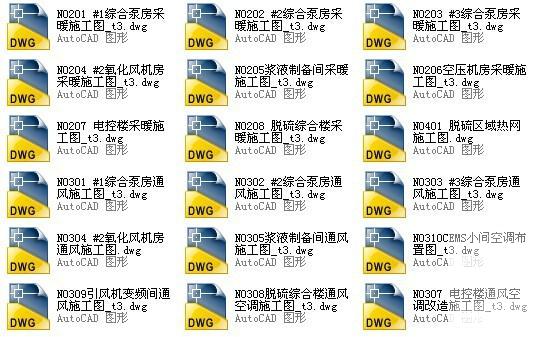

资料内容包括空压机房、综合泵房、氧化风机房、脱硫岛、浆液制备间等用房热水采暖设计施工图，脱硫岛采暖为热水采暖，所需热水由厂区热网提供，采暖热水管采用自然补偿直埋的敷设方式，采暖供回水温度为95/70℃。系统采用上供下回同程式。

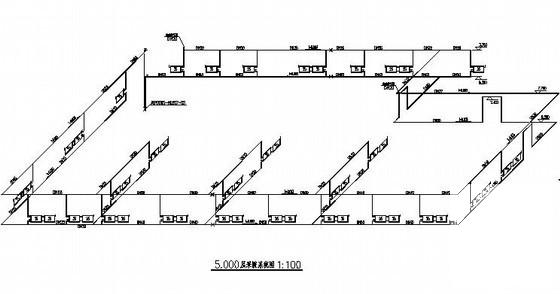

采暖系统由暖气装置（钢制四柱型散热器）、管道、阀门、排空气阀和部件及必要的控制设备组成。散热器应优先布置于窗户下，若与其他设备或管道冲突，现场根据实际情况向左或右偏移以避让。采暖供回水管沿墙敷设，遇柱绕行，供回水管高点设放气，低点设泄水。供回水管穿墙或楼板，均装设套管，套管内径比管道外径大4～6mm，套管与管道间缝隙用保温材料填塞密实，具体做法见......

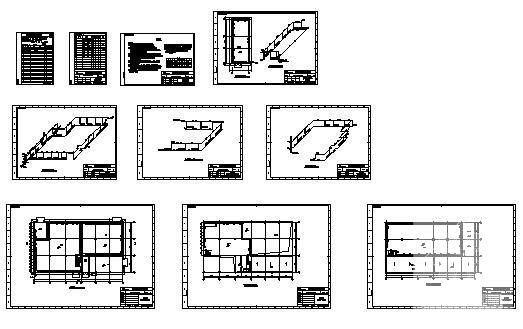

，图纸供87张。
