教室及办公用房采暖及通风系统设计施工图纸

  • 图纸设计深度:施工图
  • 参考图纸:12张

附件详情

一、项目概要:
建筑面积5046m2,由教室及办公用房等组成...
二、冷热源:
采暖热源为区域锅炉房...
三、采暖系统:
1.采暖系统采用上供下回系统。
2.采暖采用四柱型高压铸铁散热器...
四、通风系统:
半地下实验室设计了机械排风系统.换气次数为3次/小时...

图纸共12张。

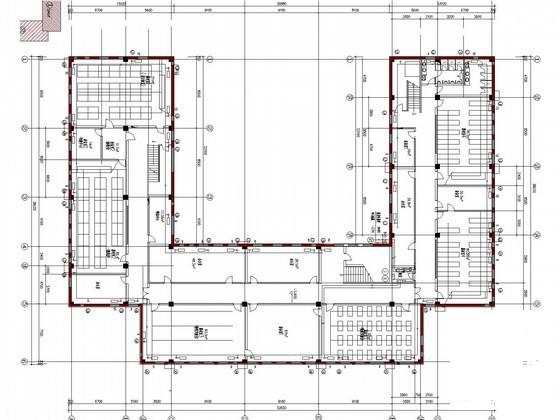

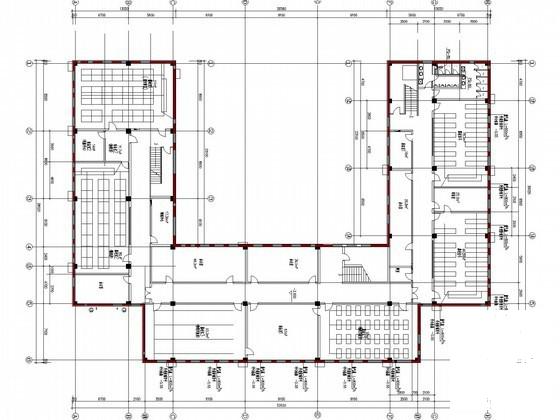

通风平面图

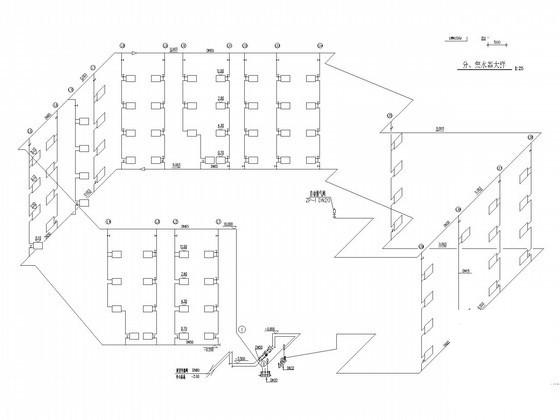

采暖系统图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 办公用房采暖 - 1
    办公用房采暖 - 1
  • 办公用房采暖 - 2
    办公用房采暖 - 2
  • 办公用房采暖 - 3
    办公用房采暖 - 3
以上是部分截图,请下载附件后查看完整高清内容
