室外门房及室外景观、布线、广播施工图纸

该附件为室外门房及室外景观、布线、广播 电气施工图 纸

一、设计内容:

本次室外设计一套小区广播系统,满足日常的工作需求,日常工作交流,并能下达通知和紧急广播等。

设计内容:电照、接地部分与弱电系统

二、电照部分说明:

1. 值班室照明灯具光源采用 U 型节能灯,并选用电子镇流器配合使用,室外其它灯具均为 LED 灯具。

2. 值班室照明配电箱暗装,箱体距地 1.3 米;室外景观配电箱落地安装。值班室设计参见原有门房值班室设计。

3. 室外照明 a ) . 室外入口灯具电源线由室外景观配电箱引来,出线电缆由室内配电箱穿钢管敷设至室外人孔井,电缆应埋设于冻 土层以下( -0.8m )。电缆在敷设途径时约30米设一电缆手孔井,以及拐角处设置电缆手孔井. b). 该项目室外电缆管线穿越重车路面,电缆套管均采用钢管敷设,电缆引入和引出建筑物和构筑物的基础、楼板和 过墙等处应穿钢管保护。 c).

............

室外门房及室外景观、布线、广播 电气施工图 纸

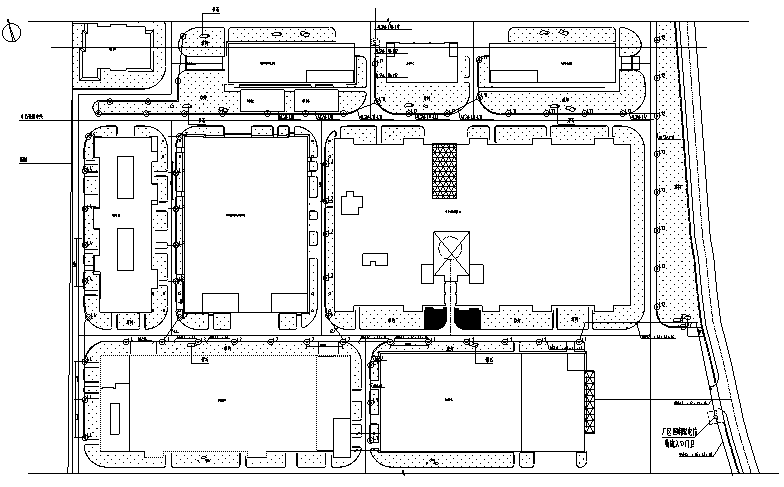

景观照明总平面图1

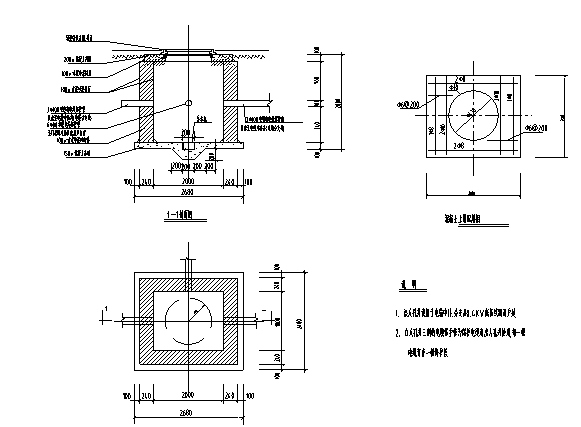

强电人孔井做法图

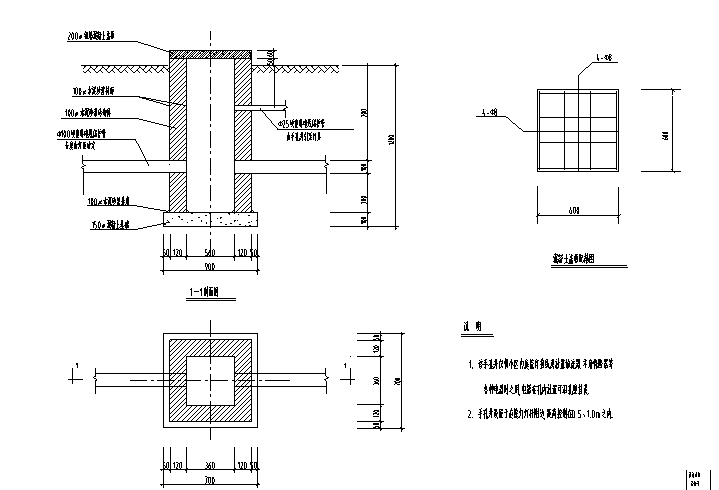

庭院灯手孔井做法图

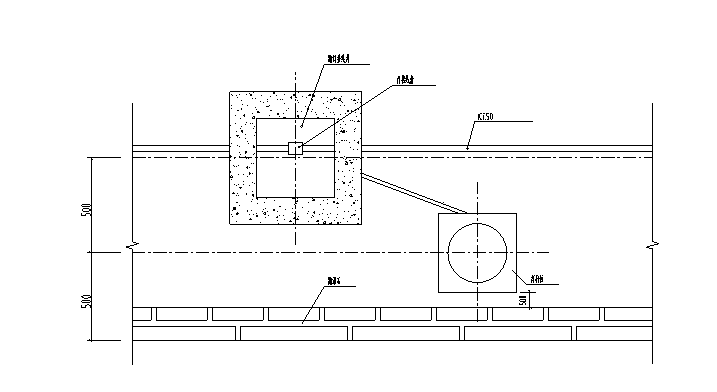

手孔井与灯位平面位置图

景观广播总平面图1
