双流县新能源厂房及综合楼电气施工图纸
-
建筑类别：工业建筑
-
建筑设计面积：23950平方米
-
图纸设计深度：施工图
-
负荷等级：三级
-
防雷等级：第三类
-
接地方式：TN-S
-
项目所在地：四川
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
-
弱电设计：综合布线系统,通信系统,有线电视和卫星接收系统,其它
该项目四川省成都市某新能源公司低温输送设备生产项目厂房。本项目规划建设净用地总面积16673.83平方米，总建筑面积23950平方米。该项目范围包括01号车间、02号车间、03号综合楼。
01号车间：总建筑面积7340m， 一层，建筑高度9.6m，丁类车间。
02号车间：总建筑面积11200m，一层，建筑高度9.6m，丁类车间。
03号综合楼：总建筑面积为5360m，建筑高度20.60m，建筑层数为地上5层。
设计范围
1）220/380V配电系统；2）建筑物防雷、接地系统及安全措施；
3）电话系统；4）网络布线系统；5）有线电视系统。
部分图纸摘录

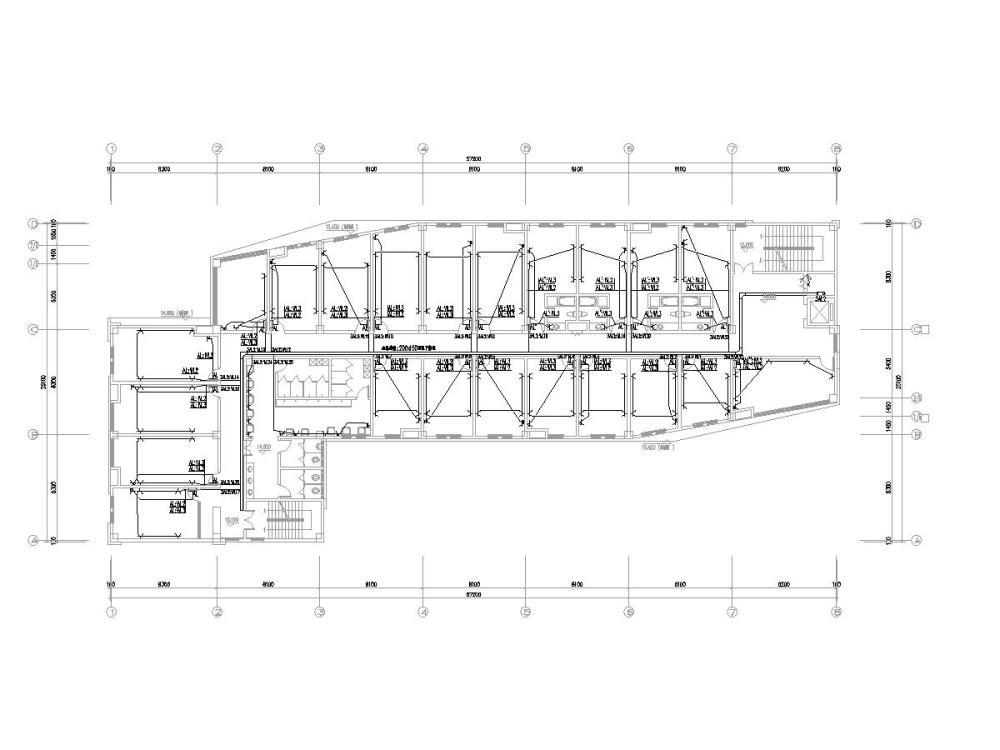

照明平面图

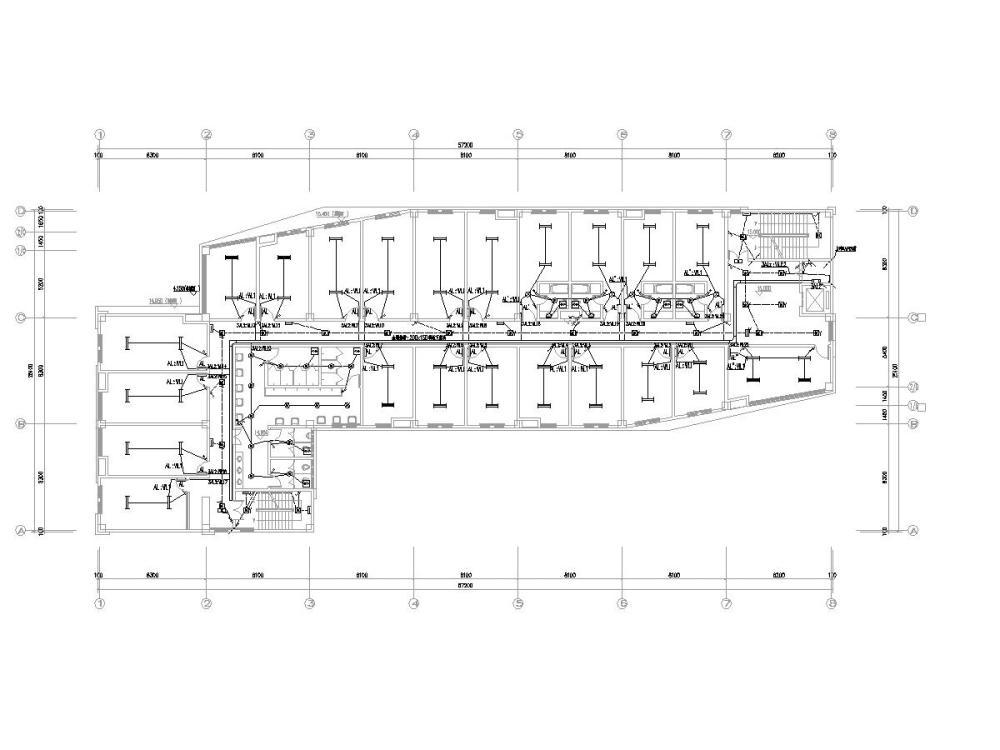

插座平面图

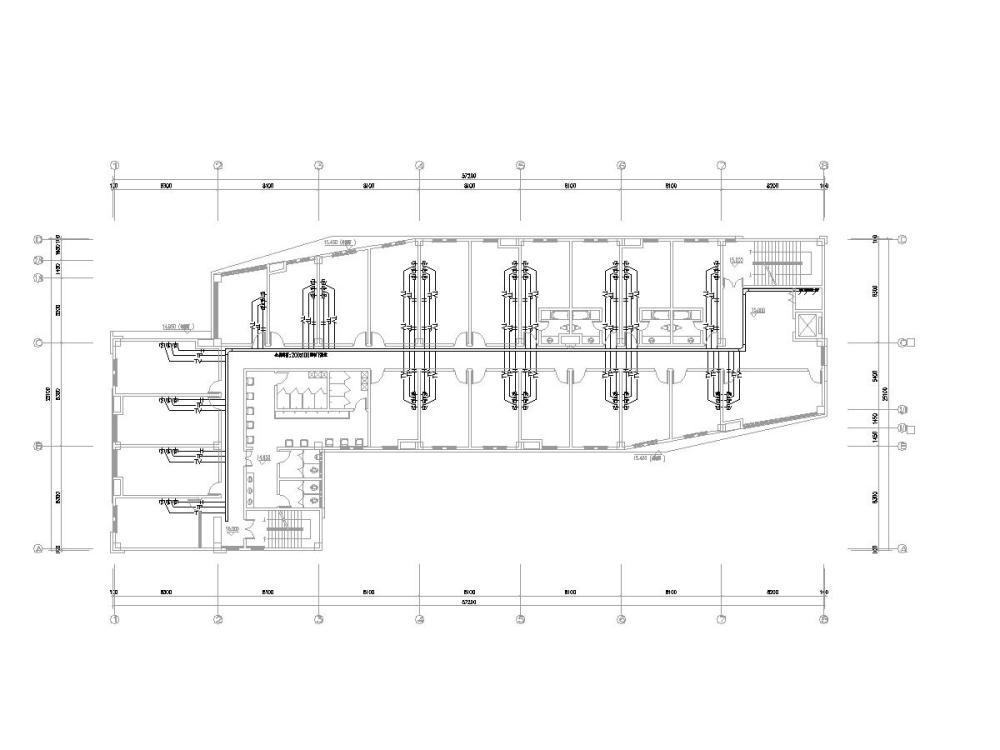

弱电平面图

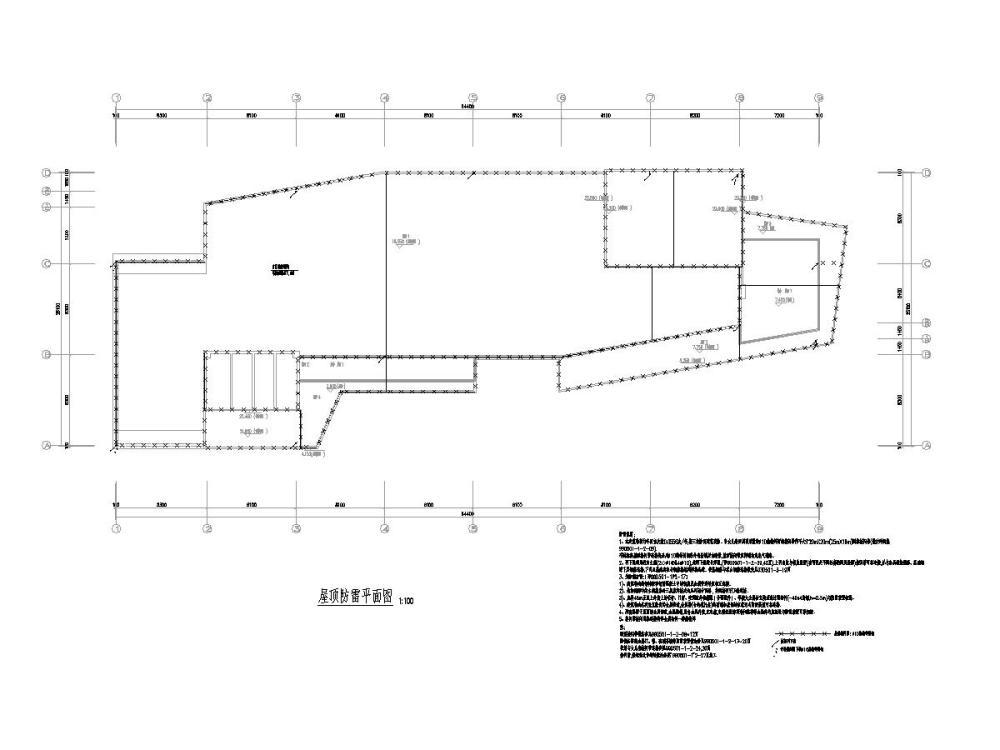

防雷平面图

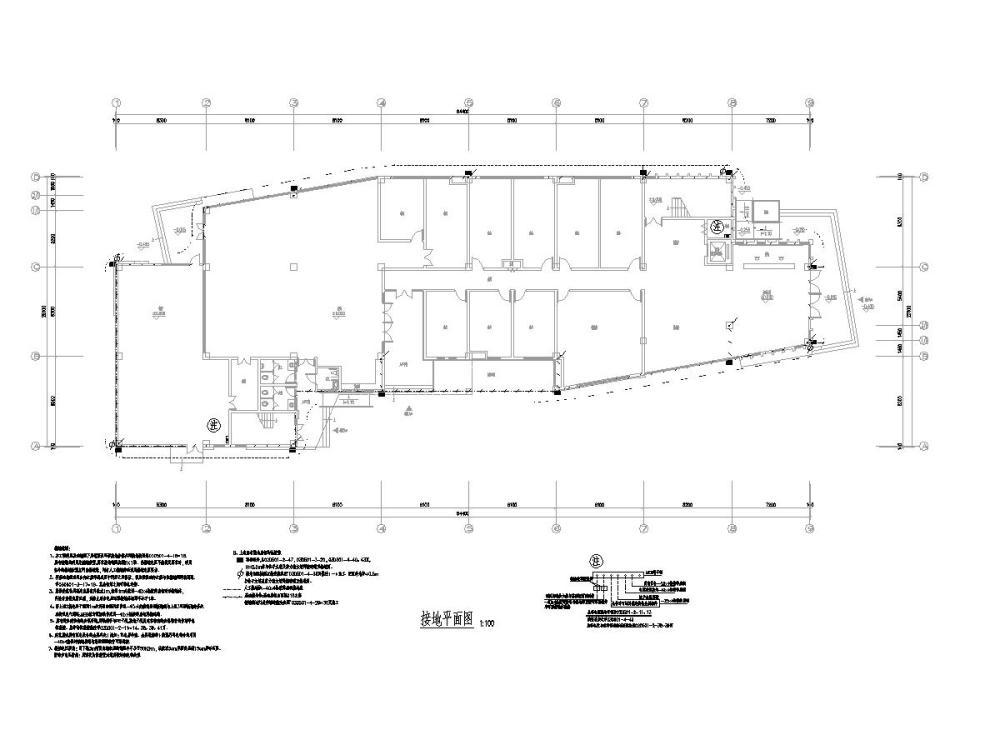

接地平面图
设备布置平面图
配电箱系统图
网络系统图
有线电视系统图
