住宅小区设计人防电气施工大样图

该附件为贵州一住宅区人防系统施工图

资料中包含防空地下室战时动力平面图、照明平面图，通风信号平面图，战时配电系统图、电气防护封闭做法大样等。

人防系统有三个防护单元：

第一防护单元 ：甲类核6级、常六级二等掩蔽部，人防建筑面积1124平方米、防化等级为丙级，人体掩蔽面积728平方米、战时可掩蔽728人

第二防护单元 ：甲类核6级、常六级二等掩蔽部，人防建筑面积1451平方米、防化等级为丙级，人体掩蔽面积932平方米、战时可掩蔽932人

第二防护单元 ：甲类核6级、常六级二等掩蔽部，人防建筑面积1871平方米、防化等级为丙级，人体掩蔽面积1065平方米、战时可掩蔽1065人

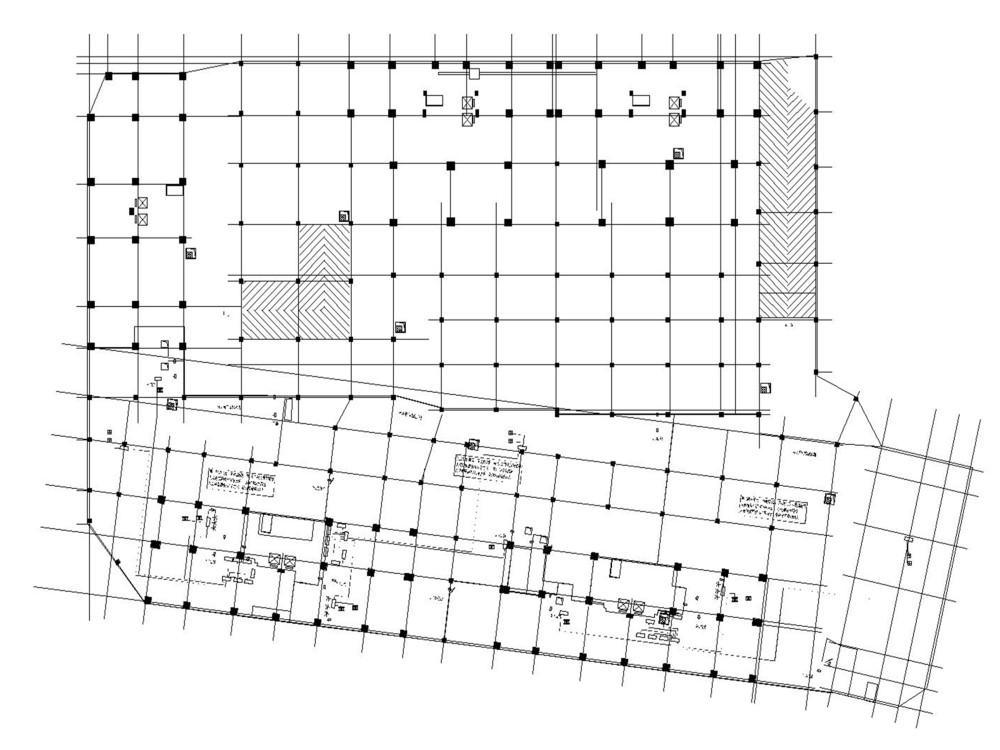

负二层防空地下室宣战时动力平面图

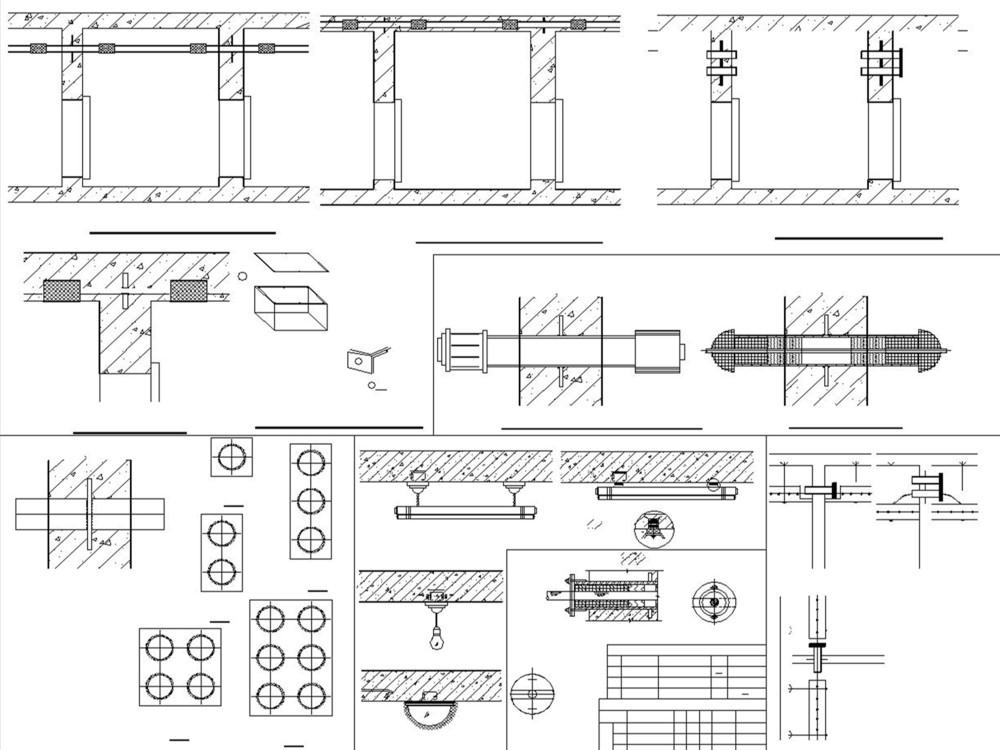

电气防护密闭做法大样图

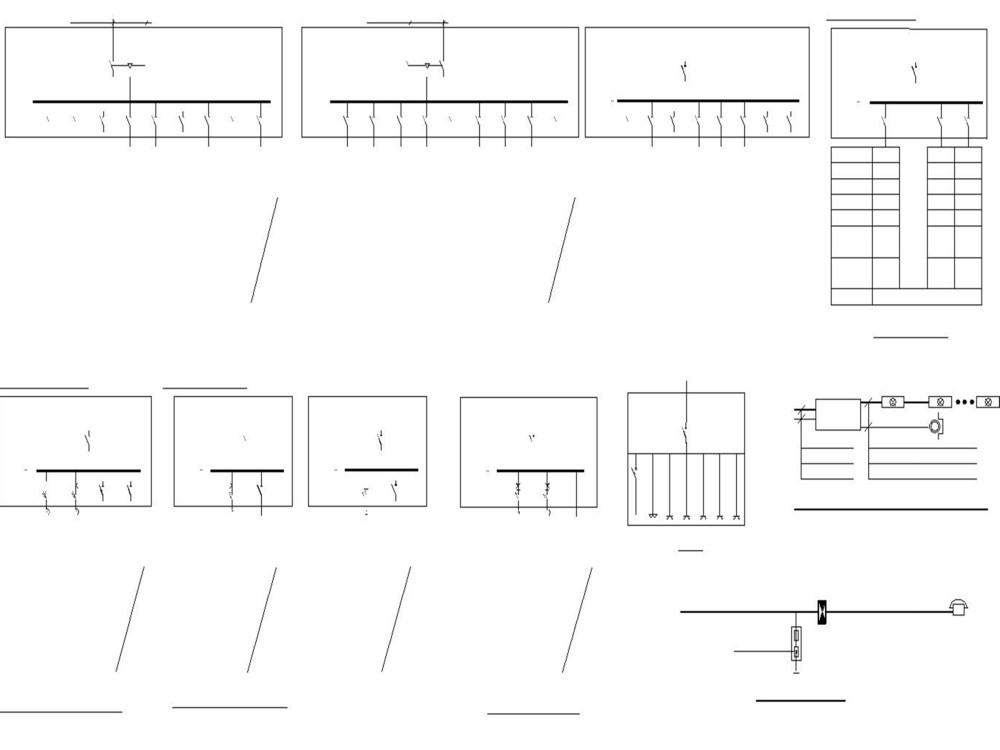

人防战时配电系统图

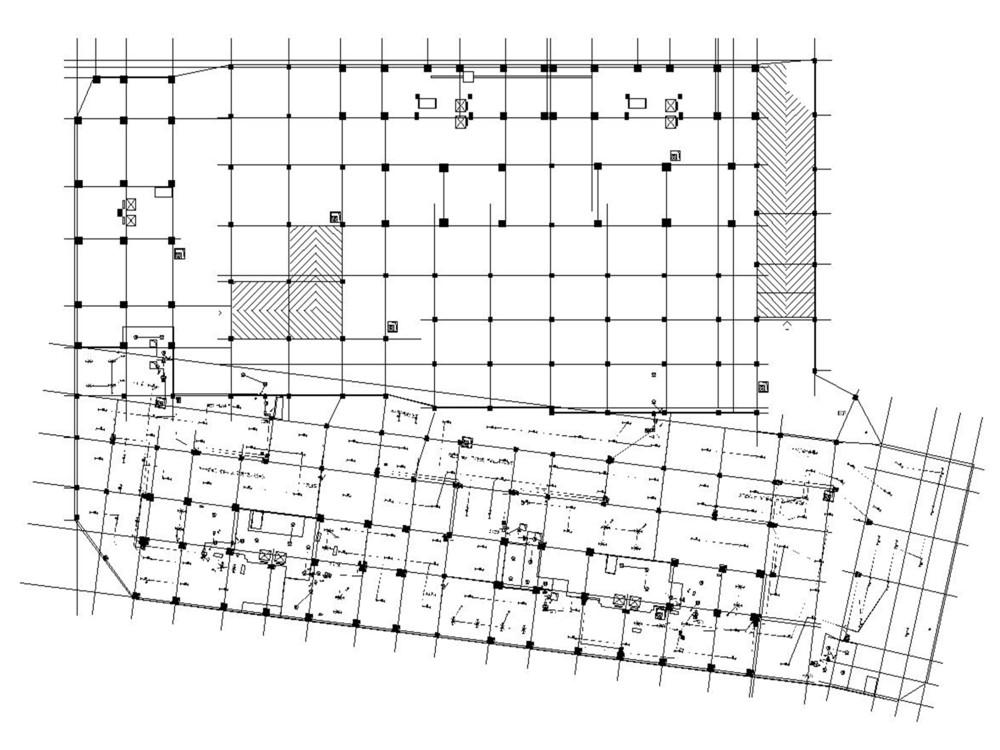

防空地下室战时照明平面图
