58层国际广场酒店电气施工大样图

概况：

该项目项目名称为江苏省某市中央国际广场AC地块，总建筑面积约为47.7万m （其中地上约35万m，地下约12.7万m）。该项目分为 A、C两个地块。

A地块：总建筑面积约 1.9万m。地下4层，主要功能为地下汽车库、设备用房、商铺。

C地块：总建筑面积约 45.8万m（其中地上约 35万m，地下约 10.8万m）。地下4层，主要功能为汽车库、设备用房、商业及各功能区域配套用房；裙房地上11层，主要功能为商业、酒店、餐饮娱乐设施及设备用房；另有2座塔楼，分别为东塔楼及西塔楼，东塔楼地上12~39层为办公，40~58层为酒店，西塔楼地上 12~66层为公寓。该项目为一类高层建筑。

根据建筑的主要功能，该项目分为 5个子项，分别为 A地块、C地块裙房及地下室、C地块办公、C地块酒店、C地块公寓。

该资料主要为： C地块东塔楼40~58层酒店 。

设计范围：

10/0.4kV变配电系统；电力配电系统；照明、插座系统；

建筑物防雷、接地系统及安全措施；消防报警及联动系统；

建筑能耗监测系统；电话、数据通讯系统；综合布线系统；

有线电视系统；业务及应急广播系统；

综合安全防范系统（含视频安防监控系统、入侵报警系统、出入口控制系统、电子巡更系统等）

部分图纸摘录：

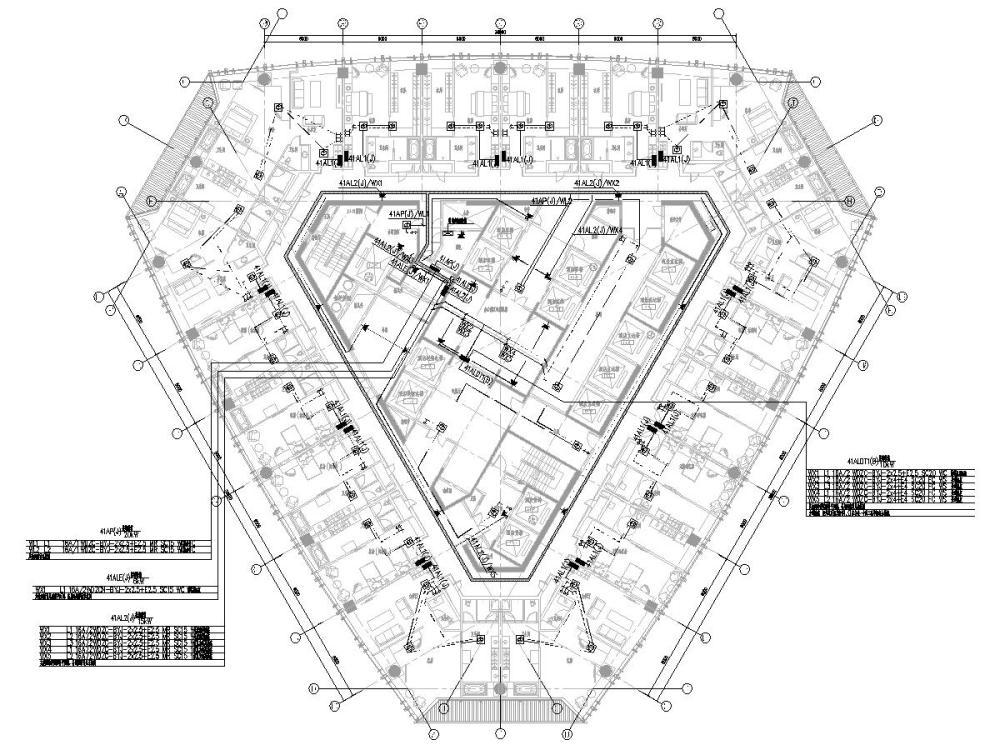

插座平面图

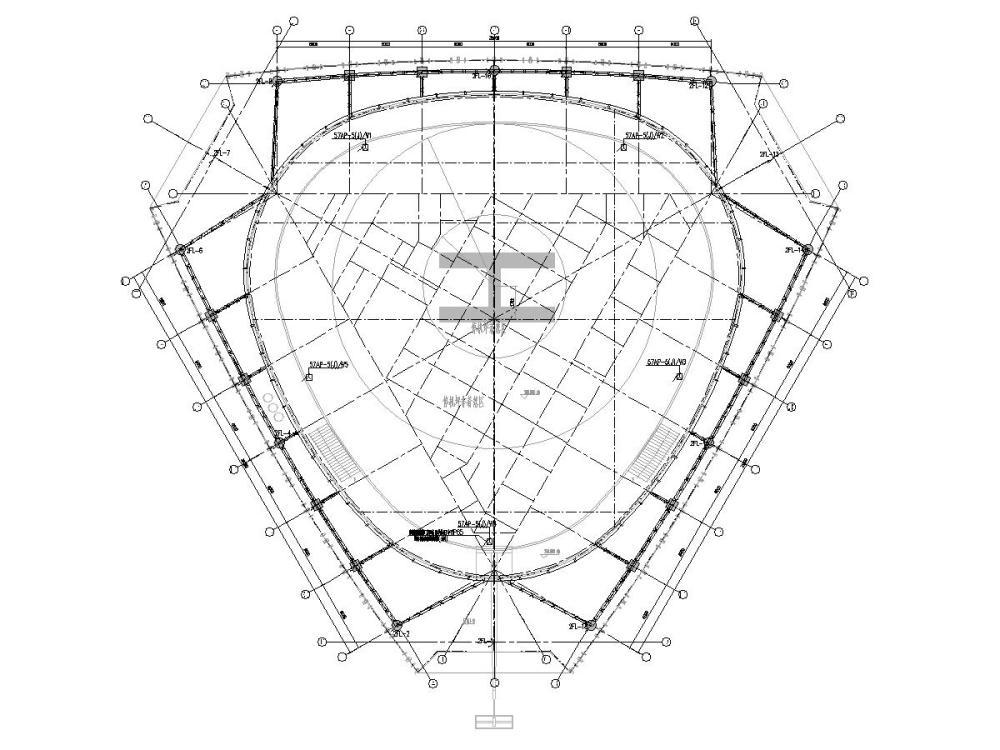

防雷平面图

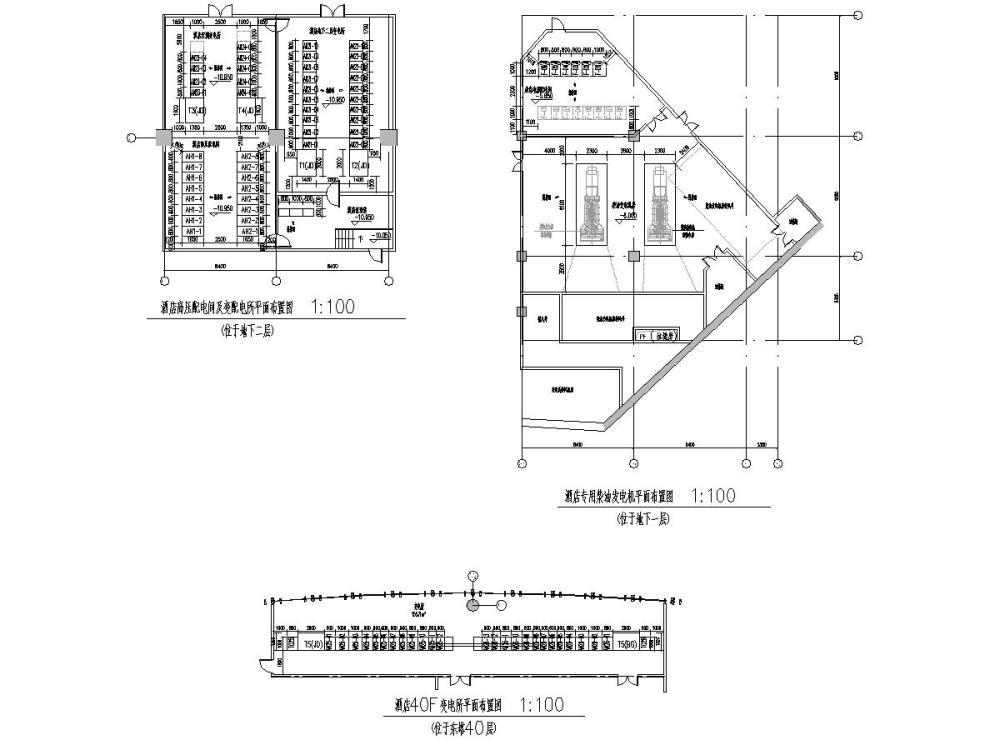

变电所及柴油发电机房平面布置图

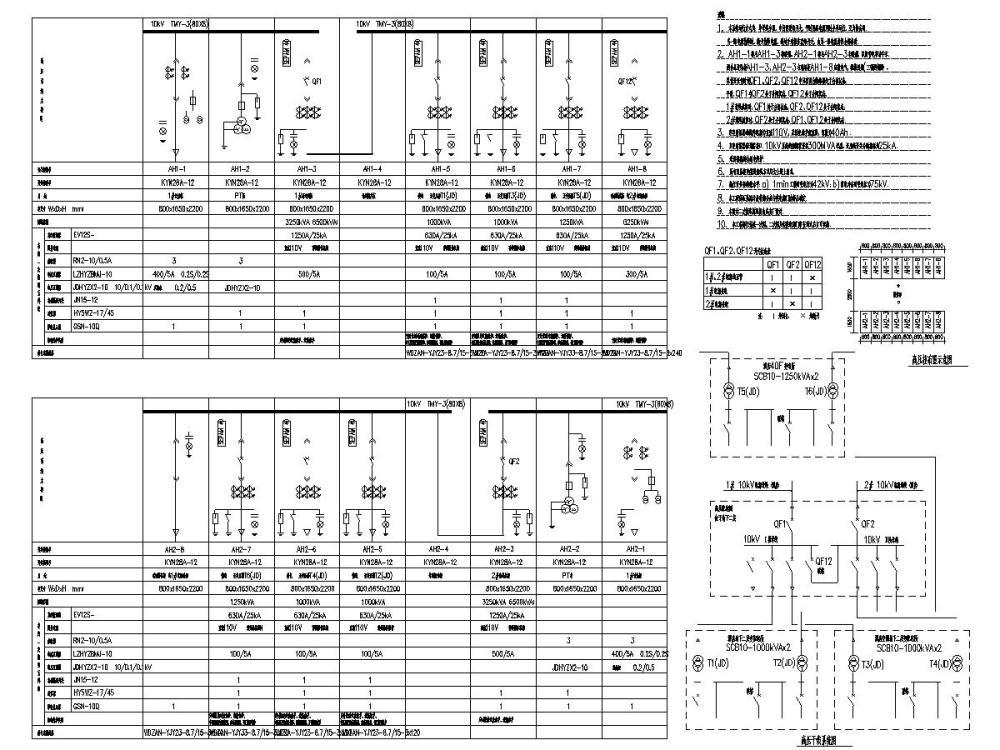

高压系统图

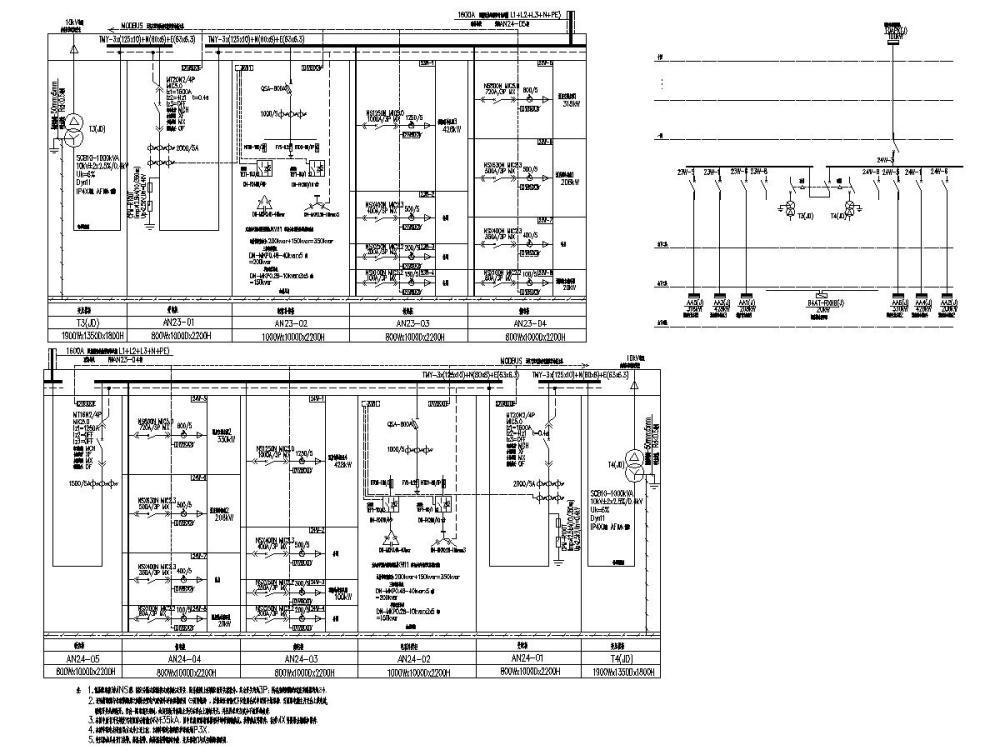

低压配电及竖向配电干线系统图

电子巡查系统示意图

背景音乐及应急广播系统图

强电井大样图
