医院附属用房电气施工大样图

概况：

该资料为某医院综合楼配合设计，负责反映变配电室、弱电机房、消防控制室等设备用房的位置，并完成强弱电系统外线管线走向和定位的规划设计。

该资料为室外供电管网及弱电管网布置图。设计包括标示变、配电站等设备用房的位置及变压器安装容量，示意与市政线路的接口位置和相关信息以及变配电站的线缆路由关系及进出线管径等。

设计内容：

该项目在贵阳市医院综合楼地下室变配电房设专用变电所，内置四台变压器供贵阳市第四人民医院综合楼及附属设备用房正常用电。专用变电所的10kV电源由市政道路引入。并在室外柴发机房内设一台柴油发电机组常载120kW（备载1320kW）作为贵阳市第四人民医院综合楼及附属设备用房一、二级负荷的自备电源，小区室外高、低压供电管网主要采用管加井（排管）与电缆沟相结合的敷设方式电缆在室内沿电缆桥架敷设，敷设密集型母线槽区域为电缆沟敷设，其余电缆沿电缆排管敷设。

部分图纸摘录：

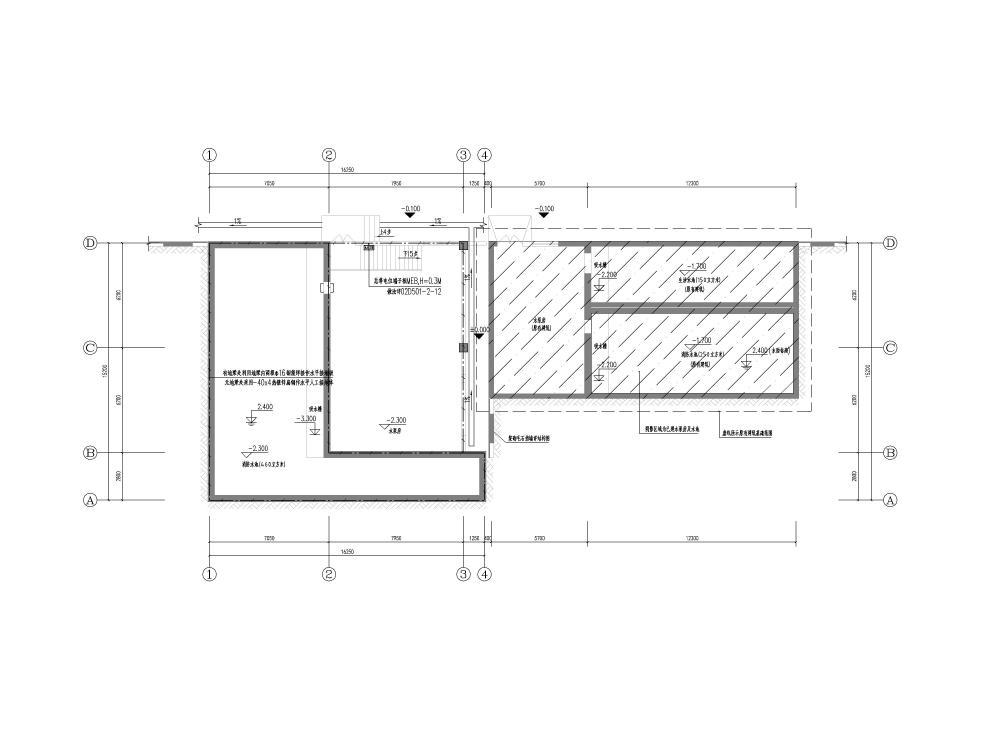

火警平面图

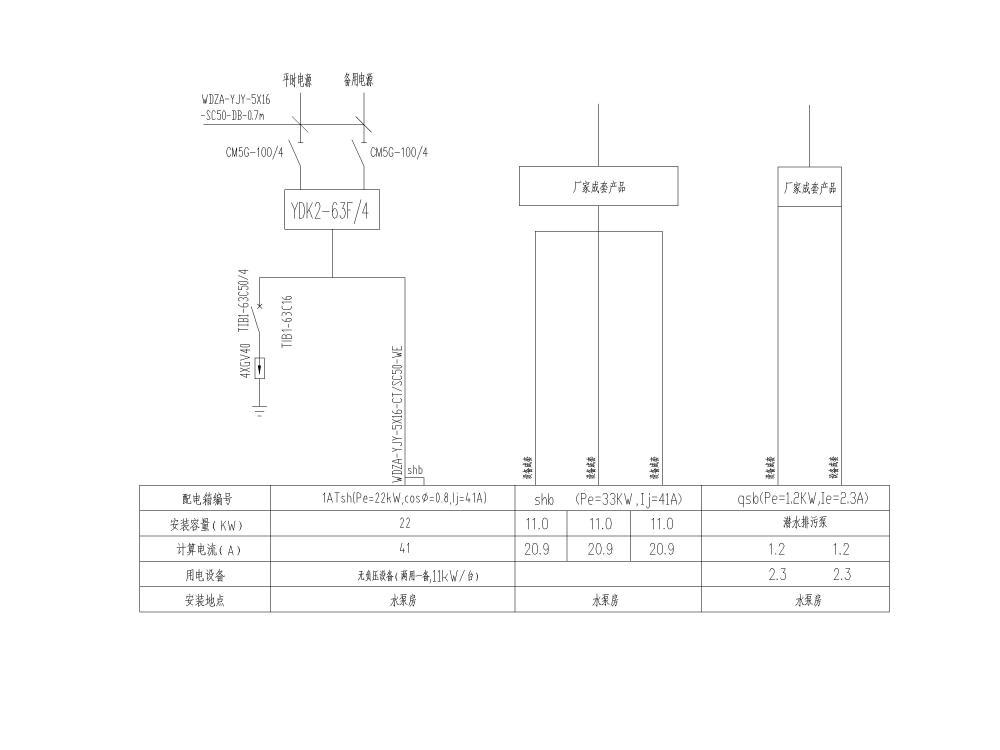

生活水泵配电系统图

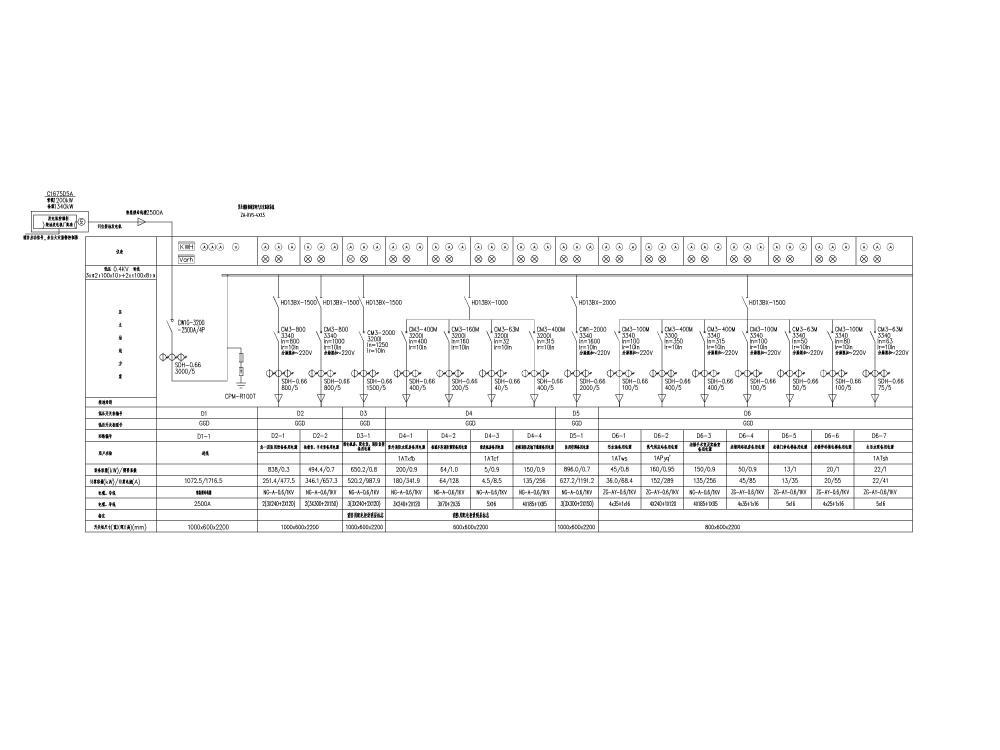

柴油发电机房系统图

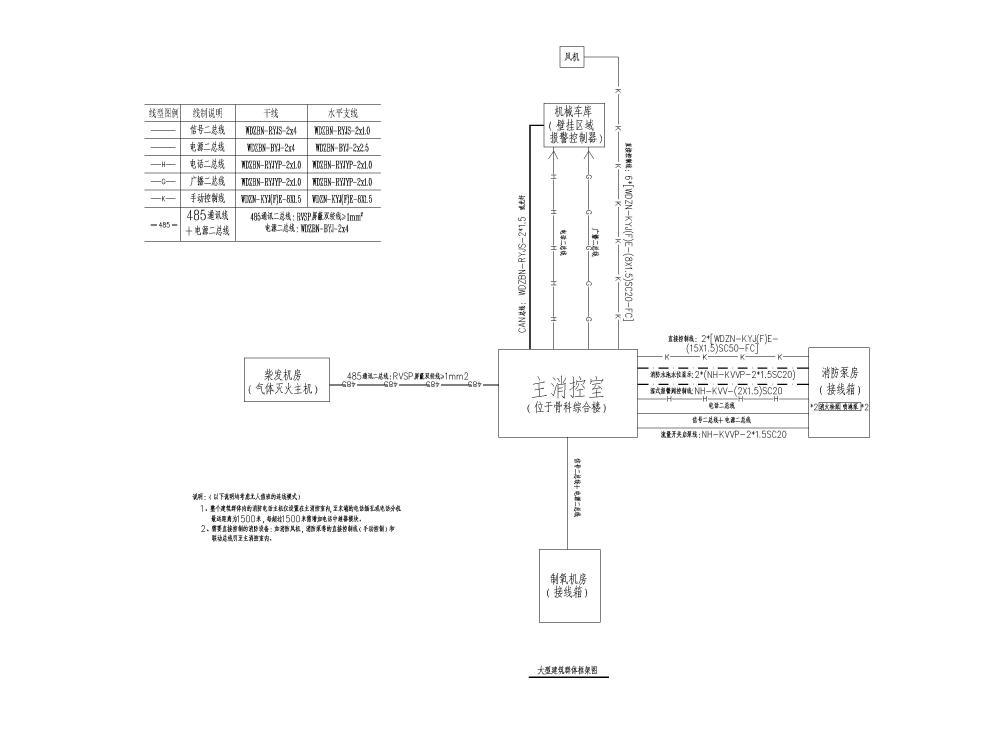

火警外线接线图

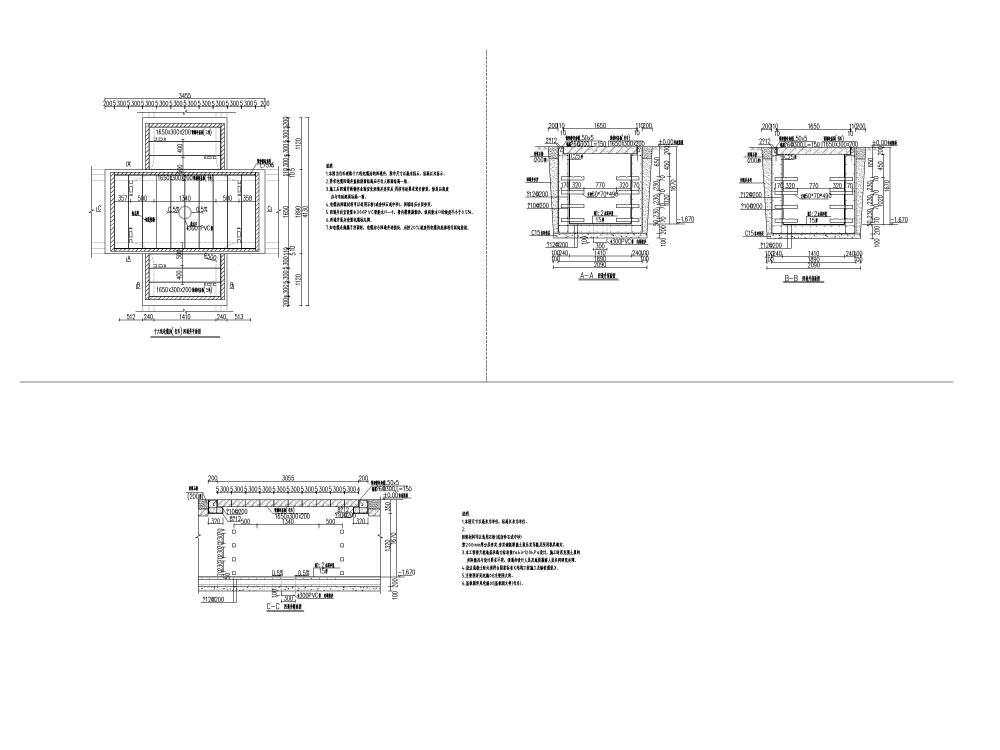

电缆沟四通井平、剖面图

盖板起盖孔及型钢包边做法大样图

电气总平面图

图纸内容总览
