汽车经销店附属用房电气CAD施工图纸(报警系统)

一、建筑概况

1.本项目位于温州北白象镇桥下村，用地南临104国道，东临张家湾大道。

2.该项目附属用房地上二层,建筑设计面积：1305.49平方米。附属用房建筑主体高度为9.85M，是汽车美容、餐饮为一体的综合公共建筑。

二、设计范围

该资料说明范围仅包括经销店，设计内容包括:

电力配电系统；

照明配电系统；

防雷接地 系统；

综合布线系统(电话、计算机)；

有线电视系统；

火灾自动报警及消防联动系统；

该项目电源分界点在室外箱变低压出线开关下端头处。该项目电信分界点在总配线架处。

三、供电设计

1.由本项目由室外箱式变压器引来2路380V电源至设在该项目一层库房内的总配电柜承担该项目全部负荷，从柴油发电机组引来1路380V低压电源作为一级负荷的第二路电源，且该柴油发电机组设有自动启动装置，并能在30S内向负荷供电。

2.用电负荷

三级负荷：电力负荷及一般照明。一级负荷：消防设备等。(由柴油发电机提供第二路电源)一级负荷应由双重电源供电，当一电源发生故障时，另一电源不应同时受到损坏。该项目总负荷: Pe=146kW 一级负荷：90kW（其中：照明65kW,电力81kW, 空调20kW）

3.计费：该项目在总配电柜处设置计量总表。

4.该项目要求荧光灯，气体放电灯单灯就地补偿。要求补偿后的功率因数大于0.90。

5.总进线低压断路器要求运行开断能力在25kA以上，且设过载长延时、短路瞬时脱扣器，部分回路设分励脱扣器。

6.低压配电系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式。

四、电力配电、控制系统

1.该项目小于30kW电动机采用直接启动方式，大于30kW电动机采用星三角启动方式。

2.设备控制要求由设备专业提出，相关数据及依据可参见相关设备专业施工图，当与设备专业要求不符时以设备专业施工图为准；当电机主回路采用控制与保护开关电器时，控制电路在参考控制电路图基础上调整并可参见与之配套图集KBO-CC；盘厂在提供的参考国标控制电路图的基础上，根据表中控制要求提供对应的控制电路图，经设计审核、批准后方可生产、供货；所有消防设备预留火灾自动报警控制接口，24V电源箱内设置变压器。

3.该项目所有控制箱均为非标产品，由生产厂家根据设计要求，完成原理图、接线图、盘面布置图、设备材料表，交设计院审核、签字后，方可订货、加工。

五、设备安装

1.总配电柜按XL-21型设计，固定式开关，落地式安装，部分开关设分励脱扣器。

2.工程供电：由室外箱变出线的低压电缆规格、型号由室外箱变内总开关确定。

3.配电箱安装高度详见系统图。

4.动力箱，控制箱均为机房、车间内明装，其它暗装，箱体高度 600mm以下，底边距地1.4m；600mm~800mm高，底边距地1.2m；800mm~1000mm高，底边距地1.0m；1000mm~1200mm高，底边距地0.8m；1200mm 以上的，为落地式安装，下设 300mm基座。

5.照明开关、插座均为暗装，除注明者外，照明开关均为250V，10A，插座均为单相两孔、三孔安全型插座。开关、插座和照明器靠近可燃物时，应采取隔热、散热等保护措施。卤钨灯、荧光高压汞灯、镇流器等不应直接设置在可燃装修材料或可燃构件上。

6.电缆线槽：为托盘式并开孔系列。线槽施工时，应注意与其它专业的配合。

7.电缆线槽穿过防烟分区、防火分区、楼层时应在安装完毕后，用防火材料填充堵死。

8.风机盘管电源预留在吊顶内，风机盘管至温控开关线均为 BV-6x1.0，平面图中不再标注。温控开关底边距地1.3m。

9.出口指示在门上方安装时，底边距门框0.2m；若门上无法安装时，在门旁墙上安装，高度不小于2m，且不应大于2.5m；吸顶吊装时，其高度不应小于2m，且不应大于2.5m；疏散诱导指示，底边距地0.3m。

10.工艺设备、空调机、新风机等设备电源出线口的具体位置，以工艺要求及设备专业图纸为准。

11.与设备配套的控制箱、柜，订货前应与设计人员配合。

12.消防配电设备应有明显标志。

六、电缆、导线的选型及敷设

1.低压出线电缆选用YJV-T-1KV交联聚氯乙烯绝缘，聚氯乙烯护套铜芯（阻燃）电力电缆，工作温度：90℃。电缆明敷在桥架上，若不敷设在桥架上，应穿焊接钢管(SC)敷设。

2.该项目SC管均为镀锌钢管。

3.所有支线BV-450V/750V聚氯乙烯绝缘（阻燃）导线，穿焊接钢管(SC)暗敷。在电缆桥架上的导线应按回路穿塑料管或采用BVV-450V/750V型导线。

4.所有穿过建筑物伸缩缝，沉降缝的管线应按《建筑电气安装工程图集》中有关作法施工。

5.消防用电设备的配电线路暗敷时，应穿管并应敷设在不燃烧体结构内且保护层厚度不小于30mm。明敷设时（包括敷设在吊顶内），应穿金属管或封闭式金属线槽，并应采取防火保护措施。

6.该项目火灾自动报警系统包括消火栓、烟感、手动报警按钮、声光报警器等。线缆选择参照 火灾自动报警系统 线缆选型表。

七、图纸展示

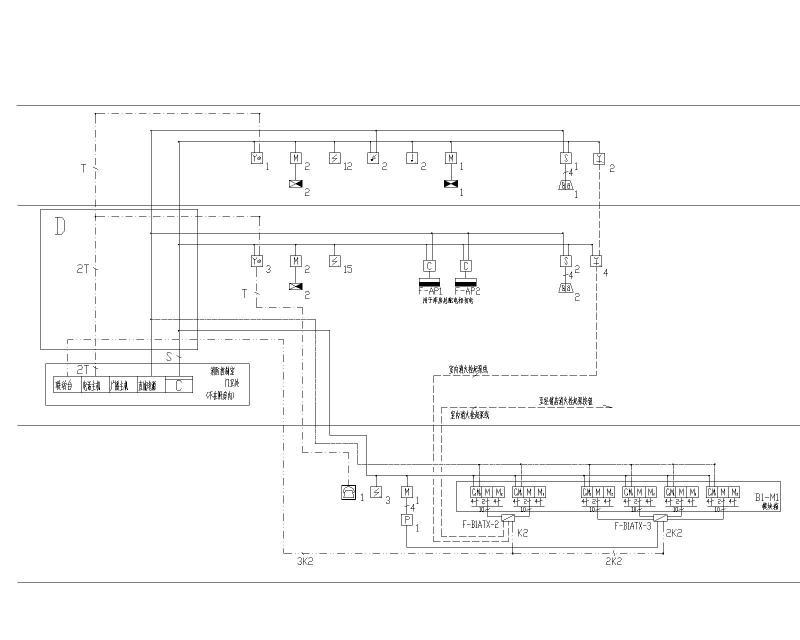

火灾系统报警系统图

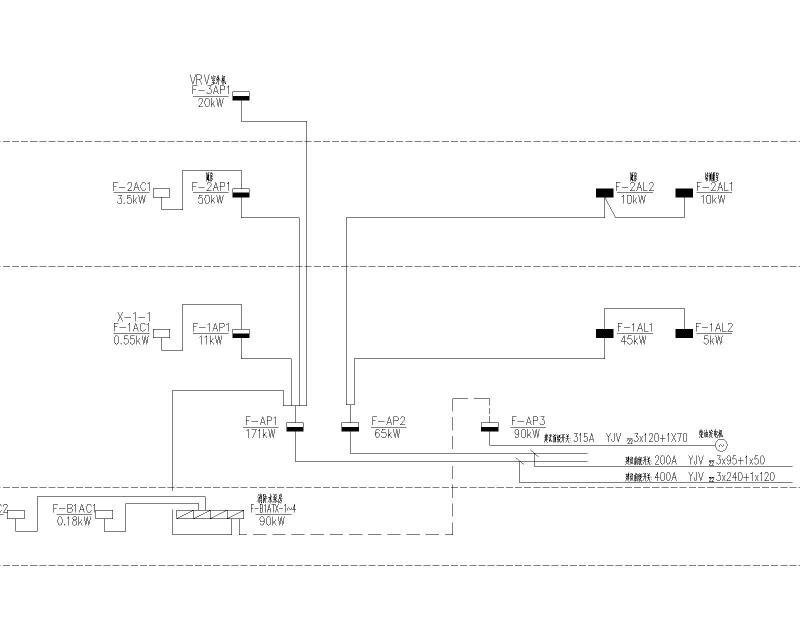

配电干线系统图

弱电平面

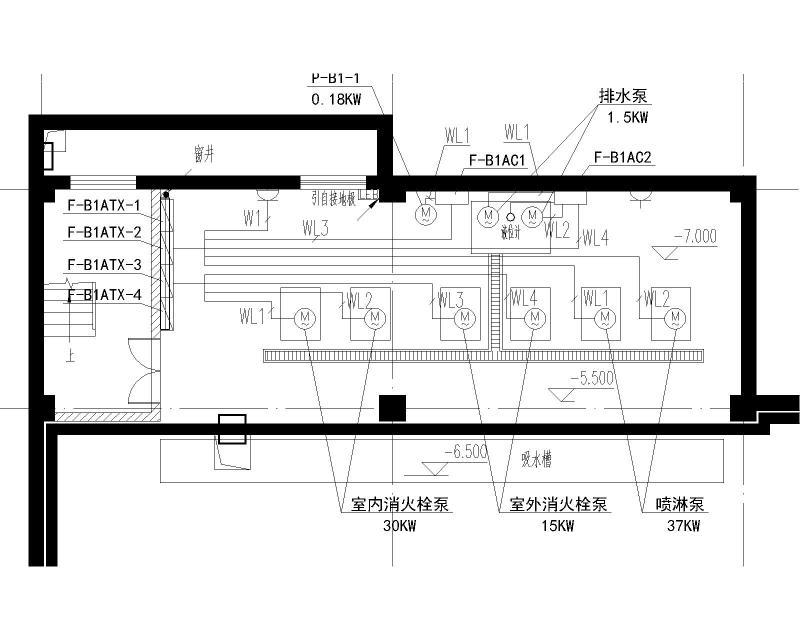

水泵房动力平面

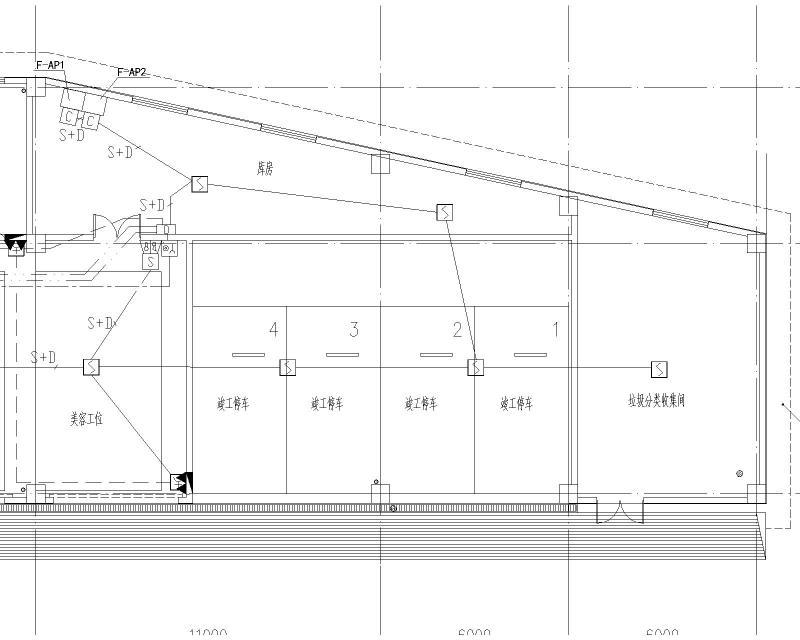

消防平面

照明平面
