酒店型公寓通风设计图纸

一、项目概要
该项目为天津某酒店型公寓项目6号楼,建筑面积8875.22m2,地上9层,地下一层,主体高度为42m。
二、设计说明
1、供暖热负荷为370kW,供暖热指标(不包含户间传热)为41.6W。
2、集中供热系统的热源由换热站提供75-50℃热水,。采暖系统的定压及补水由室外二次热力管网统一考虑。供热管网直埋入单体,在入口处设热力入口装置。热力入口做法见05N1P13—带热计量表型。热力入口装置的回水管上设置可现场设定型的自力式压差控制阀,自力式压差控制阀两端压差为型。热力入口装置的回水管上设置可现场设定型的自力式压差控制阀,自力式压差控制阀两端压差为。
3、供暖形式为散热器供暖系统,卫生间采用钢铝复合柱翼中心距800型散热器,型号为SCGLZY8-7.5/8-1.0,其余部位采用钢铝复合柱翼中心距1500型散热器,型号为SCGLZY8-7.5/15-1.0
4、集中供暖系统为下供下回双管异程式,供回水干管由地下一层入户,向上敷设在管井内,最高处均设带自锁功能的自动放气阀,型号为E121。
5、该项目供暖方式为分户计量散热器供暖系统,每户为一独立供暖系统,远传 分户计量 。控制阀门、热计量装置等设于管井内,户内管道沿底层楼面后浇层敷设,夹层与底层共用立管。
6、室温控制采用每组散热器设自动温度控制阀。
7、供暖系统的水力平衡由设在每个供回水立管上的阀门和每个系统的回水干管上的自力式压差控制阀完成。
三、图纸展示

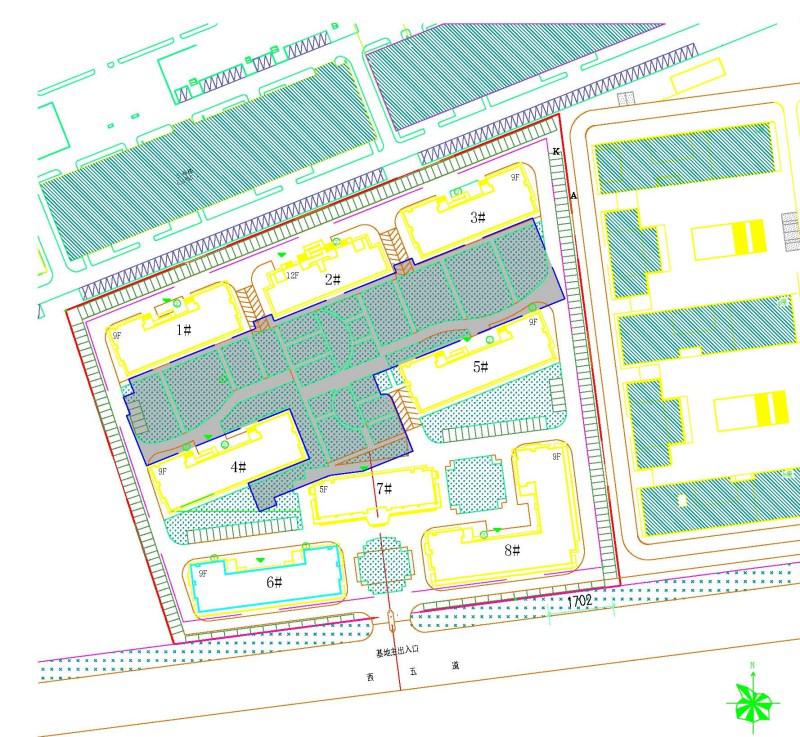

总平面图

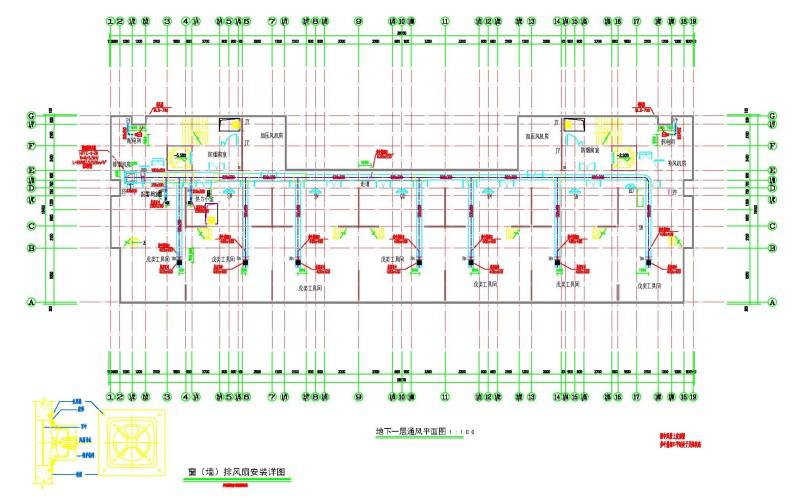

通风平面图

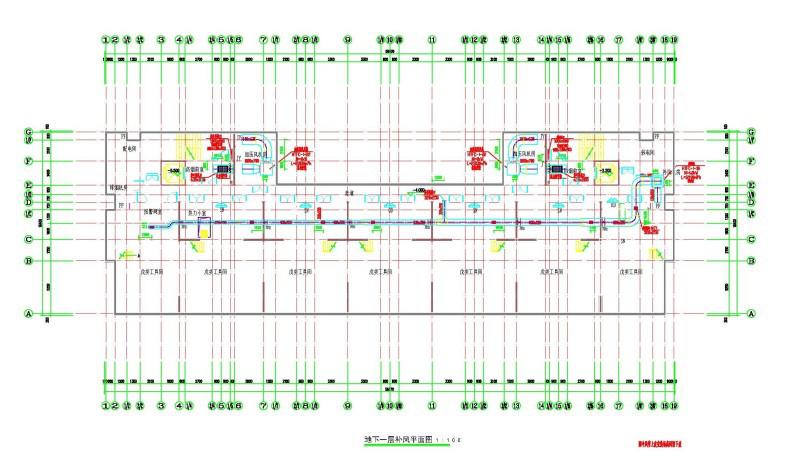

补风平面图

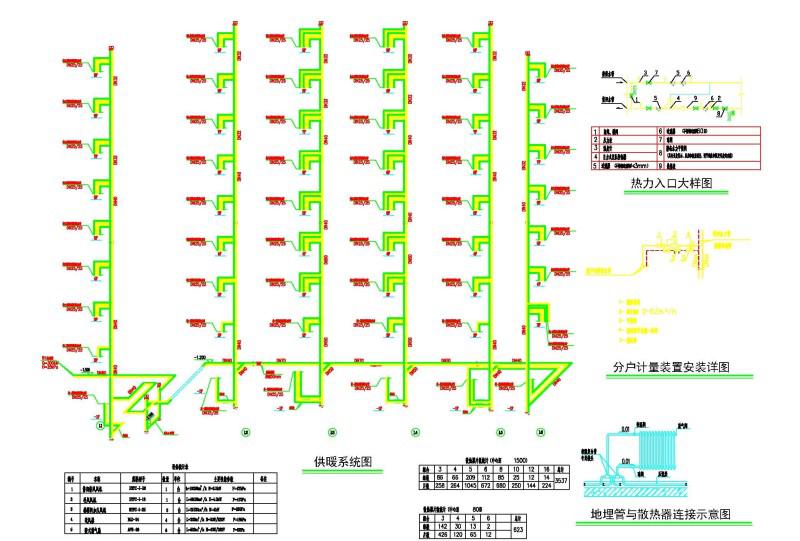

供暖系统图

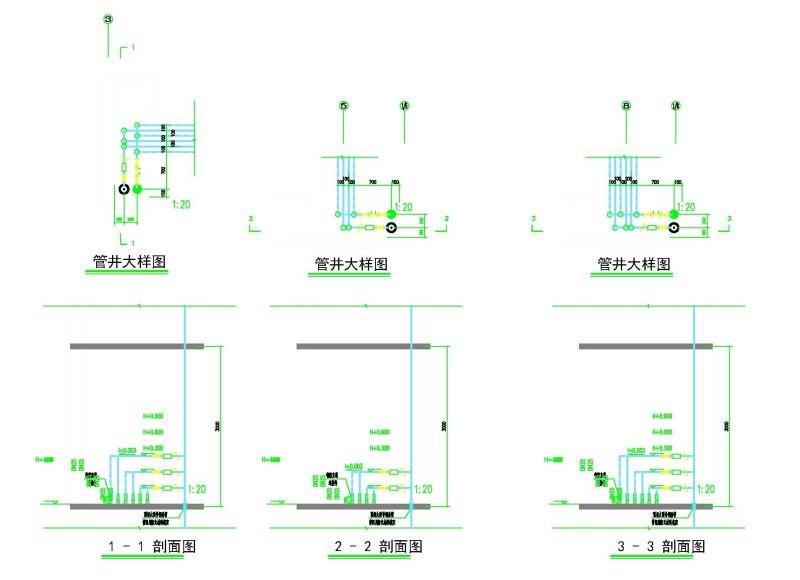

大样详图
