12层剪力墙结构住宅楼结构施工图大样图
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑地上层数：12层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：剪力墙
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：6度抗震
-
风压：0.4kN/平方米
-
参考图纸：15张
-
设计年代：近代
该附件为
12层剪力墙结构住宅楼
结构施工图
项目概要：
该项目为-1+12层住宅楼，建筑设计结构形式为剪力墙结构，
结构计算
高度为39.5米，结构嵌固端为基础顶（即-5.7米）。

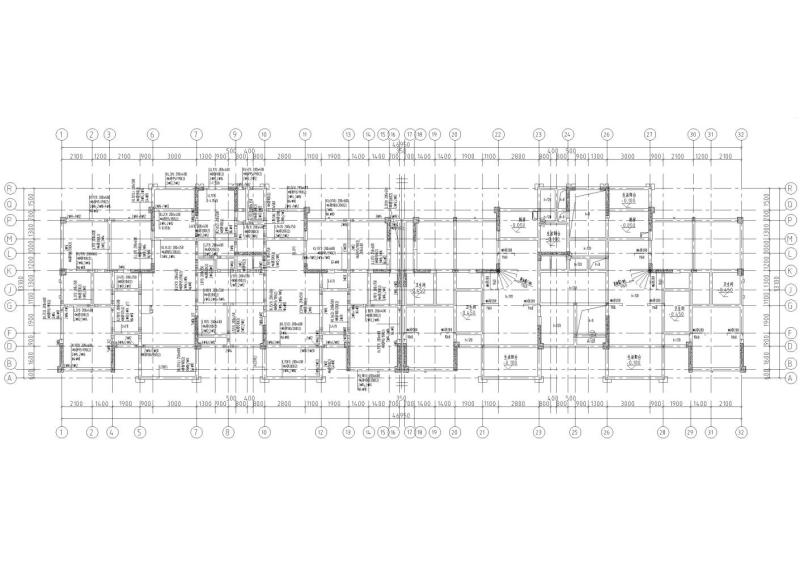

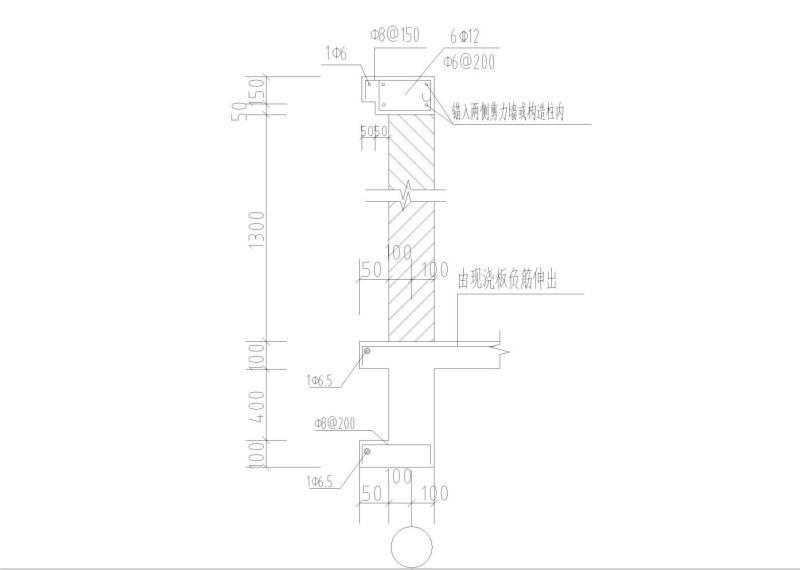

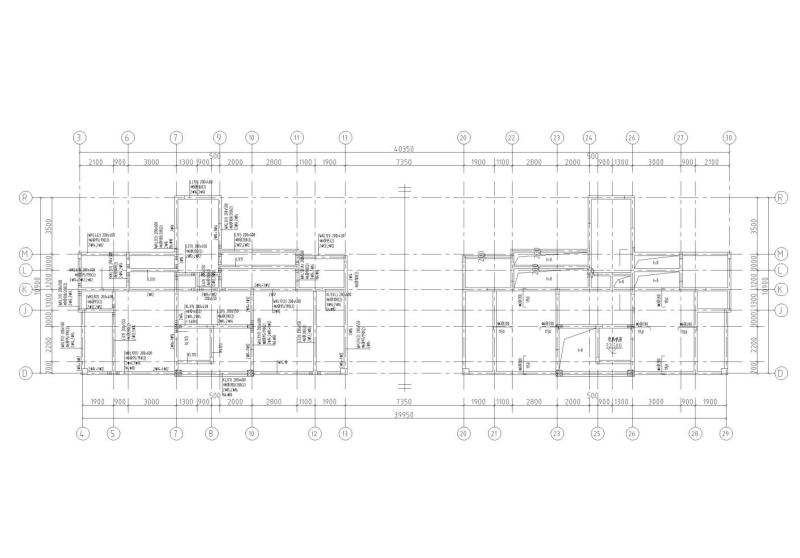

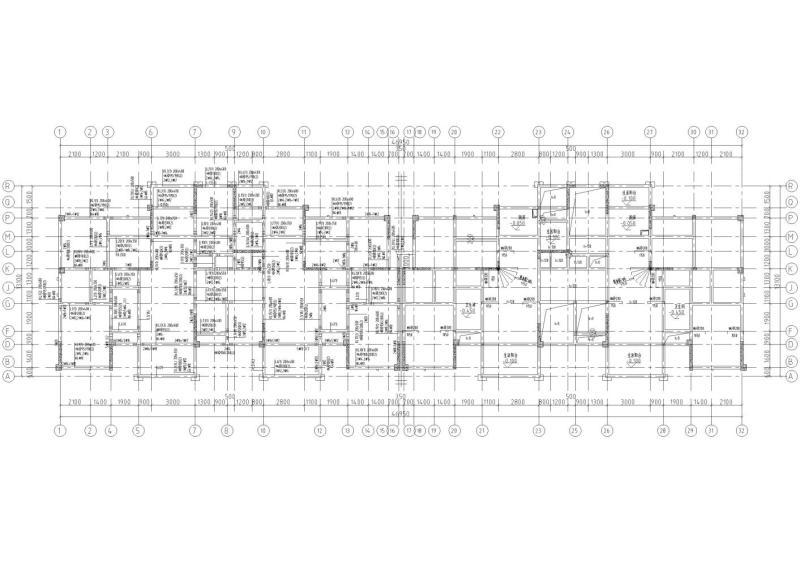

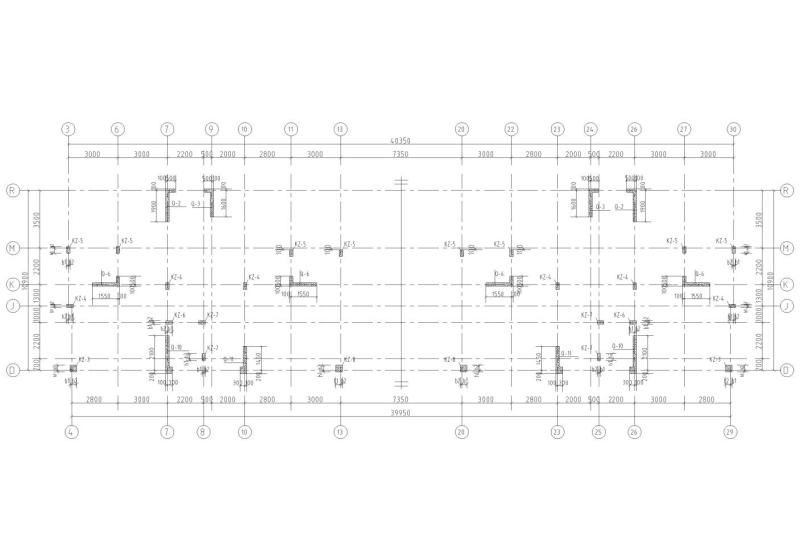

主要包括：基础平面布置及配筋大样图、框架柱、剪力墙平面布置图、框架柱平面及框架柱、剪力墙墙身配筋表 、剪力墙暗柱配筋大样图、各层梁板平面布置及配筋图、楼梯节点大样及大样配筋图等
CAD格式，约15张图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
剪力墙结构住宅楼 - 1 -
剪力墙结构住宅楼 - 2 -
剪力墙结构住宅楼 - 3 -
剪力墙结构住宅楼 - 4 -
剪力墙结构住宅楼 - 5 -
剪力墙结构住宅楼 - 6
以上是部分截图，请下载附件后查看完整高清内容
