单层篮球馆中央空调设计施工图纸
- 设计说明：有
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 地上层数：1层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 设计内容：空调,通风,机房
- 冷热源：电动压缩式冷水机组
- 空调系统：全空气系统
- 送风方式：旋流风口送风
附件详情
- 设计说明
- 主要设备材料表

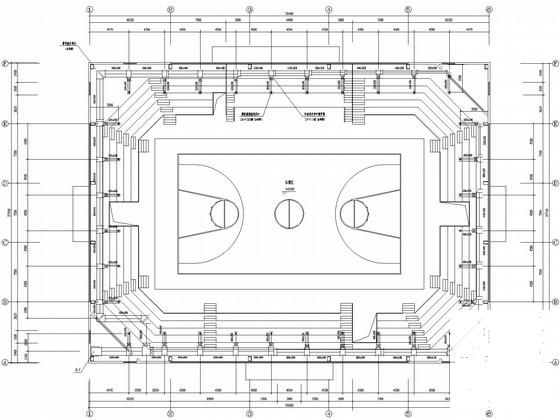

- 看台空调管道平面图
- 空调回风管道平面图
- 空调机房布置图
- 空调管道系统图
附件详情
稿件为篮球馆中央空调设计图纸；该馆建筑面积2980m2，建筑高度12m，共计1028个座位。该项目夏季空调冷负荷472KW，冬季空调热负荷378KW。
，图纸共8张。

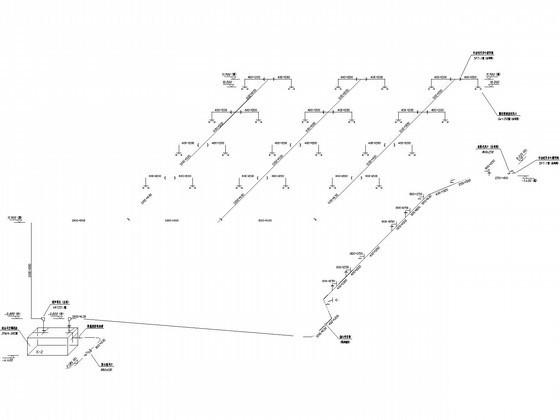

空调管道系统图
空调机房平面图
篮球馆空调设计
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

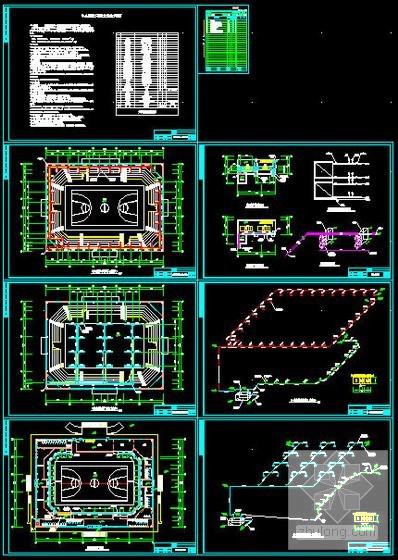

中央空调设计图纸 - 1 -
中央空调设计图纸 - 2 -
中央空调设计图纸 - 3 -
中央空调设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
