老旧小区改造配套基础设施项目电力工程平面图
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000,PDF
-
设计年代：近代
-
节点大样：线槽,线管,电缆
-
负荷等级：一级,二级,三级
-
防雷等级：第三类
-
火灾保护分级：一级
-
接地方式：TN-S
-
项目所在地：贵州

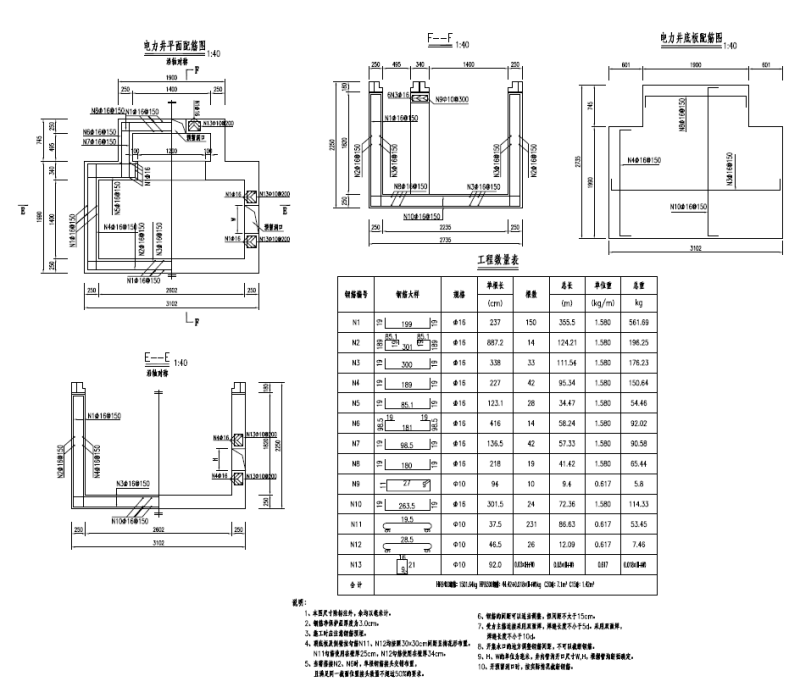

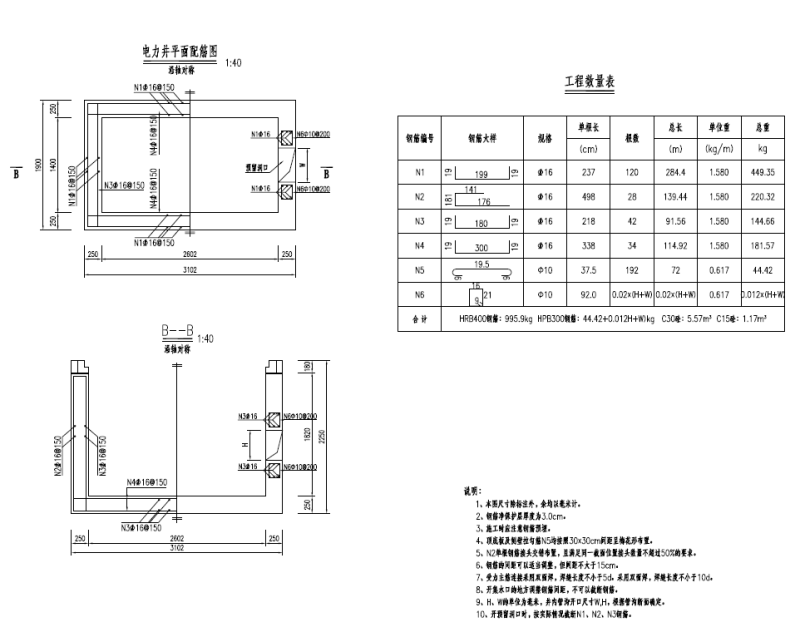

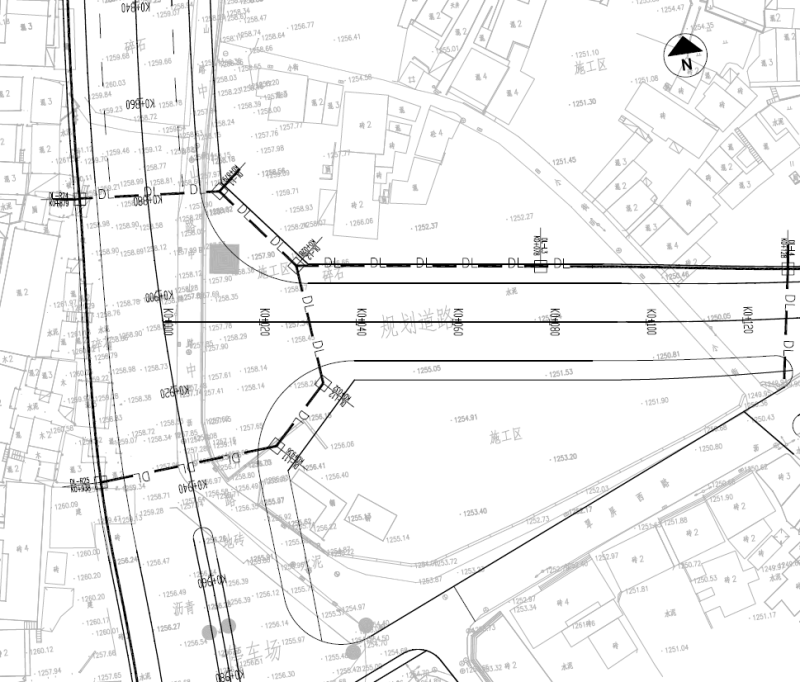

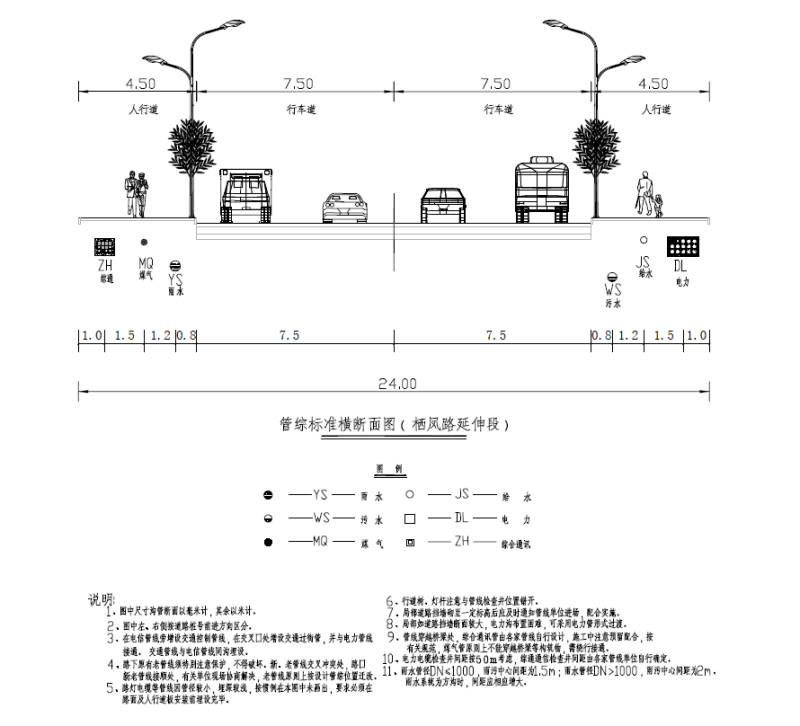

贵州老旧住宅改造电力入地土建工程施工图，内容包括：电力平面图；管综标准横断面图；电力电缆直埋大样图；直埋电力管线横穿道路大样图；电缆直通井大样图；电缆三通井大样图；车行道过街段下加强钢筋网片大样图。
