21层酒店给排水施工图纸平面图

搜索更多资源
  • 建筑类别：酒店
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：29044.73平方米
  • 建筑地上层数：21层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 消防设计：室内消火栓系统
  • 消火栓用水量室外(L/S)：40
  • 消火栓用水量室内(L/S)：40
  • 项目所在地：广东
项目概要：
该项目位于位于佛山市。总建筑面积29044.73平方米。主要功能为酒店，其中塔楼为客房，裙楼为酒店附属设施，地下室为酒店后期用房、设备用房及人防设施和车库功能。该项目地上21层,地下一层，建筑高度80.20米，为一类高层建筑。
设计范围:
这份参考资料设计内容为本建筑物室内消火栓给水系统、自动喷水灭火系统、气体灭火系统和建筑灭火器配置。
内容展示：

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

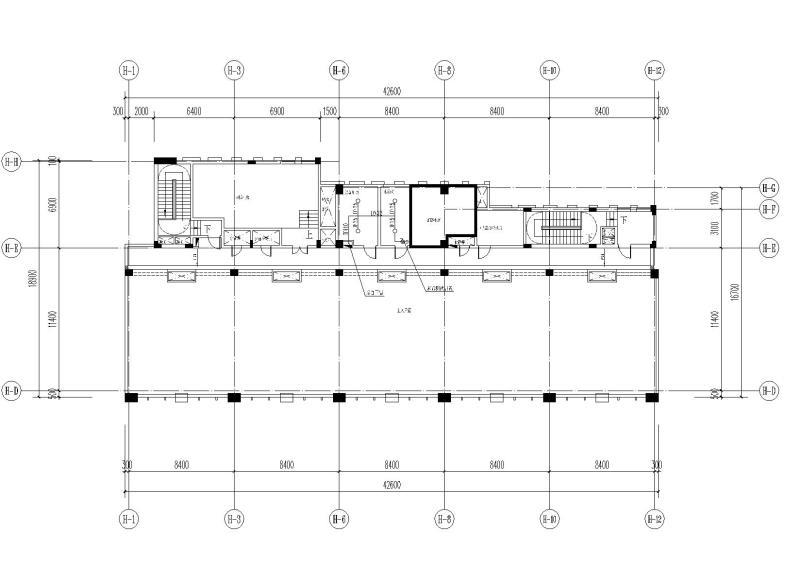

  • 屋顶层自动喷水平面图
    屋顶层自动喷水平面图

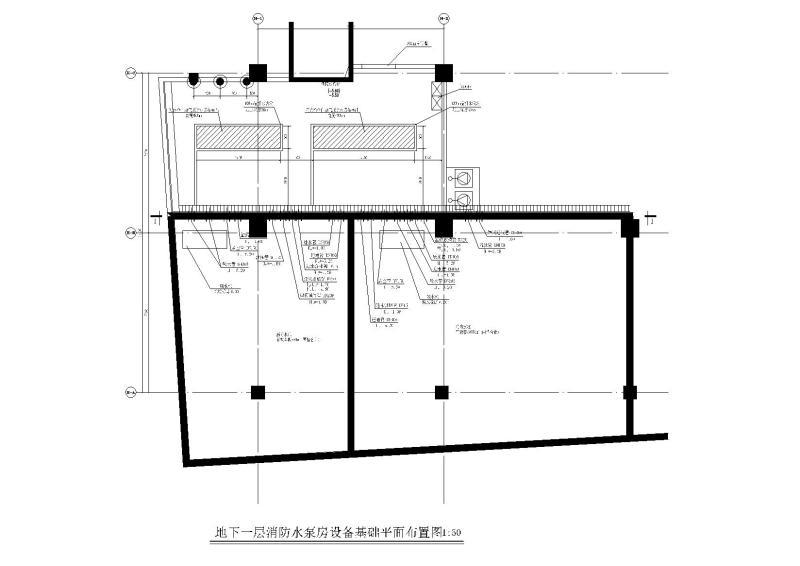

  • 地下一层消防水泵系统基础平面图
    地下一层消防水泵系统基础平面图

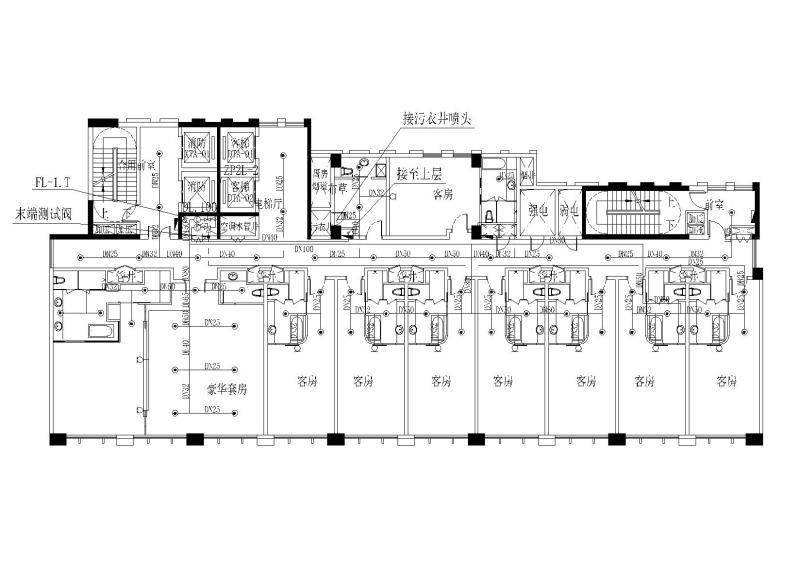

  • 20层自动喷水平面图
    20层自动喷水平面图
  • 6、8、9层自动喷水平面图
    6、8、9层自动喷水平面图

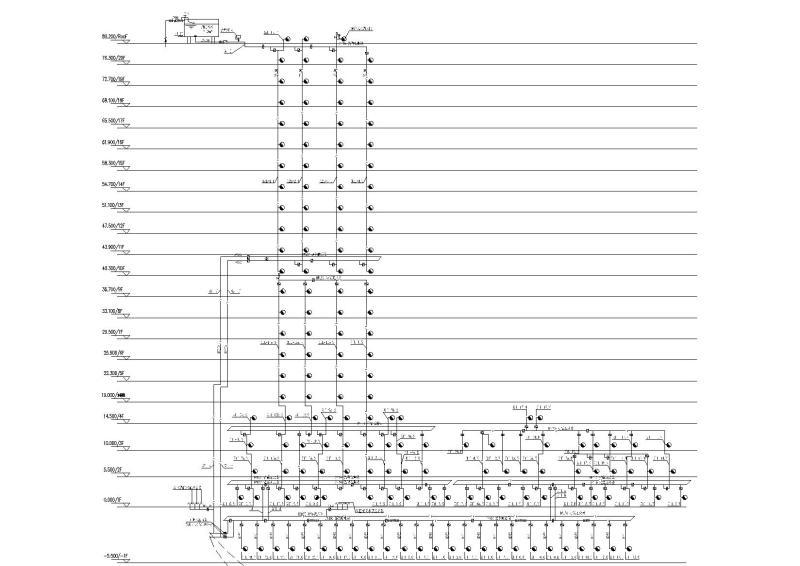

  • 喷淋系统图
    喷淋系统图
以上是部分截图，请下载附件后查看完整高清内容
