铁路标准化拌和站图纸平面布置图及沉淀池平面图

附件详情

  • 料仓与铁板布置图1张
  • 18mX90m料仓图3张
  • 配料机顶棚详图(上料仓)4张
  • 39mX50m钢筋棚4张
  • 龙门吊轨道详图
  • 钢筋加工厂 平面布置图
  • 搅拌机组详图
  • 搅拌机组基础及钢筋布置图
  • 水泥仓预埋钢板-基础墩(单敦受力350KN)
  • 主机预埋钢板-16X500X500共8件基础墩(单敦受力200KN)
  • 斜皮带机预埋钢板-16X500X500共4件基础墩(单敦受力100KN)
  • 办公区大门图
  • 厕所布置图
  • 伸缩门门库图
  • 拌合站平面布置示意图
  • 洗车平台平面图
  • 蓄水池平面图
  • 沉淀池平面图
  • 地磅基础平面图
  • 轨道布置截面图
  • 轨道详图
  • 水沟截面图
  • 焊制水沟箅子平面图

附件详情

拌和站材料存放位置均设支座,采用I18工字钢和14mm钢板制作;材料加工区均设置钢板平台,拱架模具板块采用14mm钢板制作,根据拱架弧度焊接于钢板平台表面。加工厂设移动小车2台,用于运输各车间所需配件;通道两侧均设置围栏,高1.2m,每2m一节,每20m断开一次,作为各车间通行路口,栏杆采用42无缝钢管制作。每车间布置5t龙门吊一台,轨道跨距10m、13m。钢轨布置要顺直,每6m一节,采用鱼尾板连接牢固,钢轨每2m设一组销钉用于固定钢轨。
基底预留10-20cm人工开挖,基底无虚喳,开挖到图纸设计深度,检验地基承载力,满足要求后方可进行下道工序;4.基坑开挖完成后,放样基础位置,准确定位预留件,并埋入钢筋标识,钢筋外露长度不小于50cm;5.钢筋加工:按设计要求加工8箍筋及12钢筋网,12钢筋网设2层,第一层网片混凝土浇筑12cm后放置,位于基础正下方并固定牢固,防止移位,再浇筑12cm混凝土后放置预埋构件及第二层钢筋网片。预埋钢筋位置定位准确,固定牢固,浇筑混凝土时随时检查构件位置,垂直度及钢板水平情况,混凝土浇筑至地面标高后停止浇筑,待混凝土终凝后,按设计尺寸,立模浇筑上半混凝土。
……
图纸内含:
料仓与铁板布置图1张
18mX90m料仓图3张
配料机顶棚详图(上料仓)4张
39mX50m钢筋棚4张
龙门吊轨道详图
钢筋加工厂平面布置图
搅拌机组详图

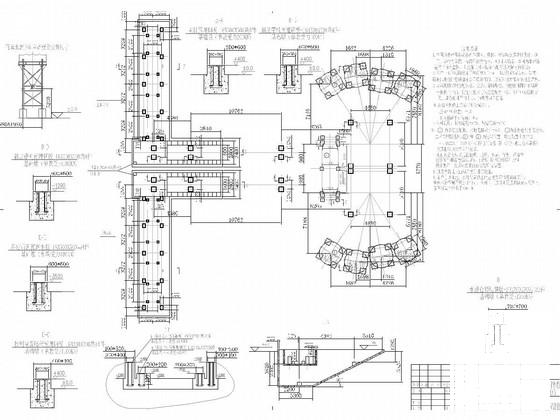

搅拌机组基础及钢筋布置图
水泥仓预埋钢板-基础墩(单敦受力350KN)
主机预埋钢板-16X500X500共8件基础墩(单敦受力200KN)
斜皮带机预埋钢板-16X500X500共4件基础墩(单敦受力100KN)
办公区大门图
厕所布置图
伸缩门门库图
拌合站平面布置示意图
洗车平台平面图
蓄水池平面图
沉淀池平面图
地磅基础平面图
轨道布置截面图
轨道详图
水沟截面图
焊制水沟箅子平面图
……
共计28张,

拌合站平面布置示意图

料仓棚详图

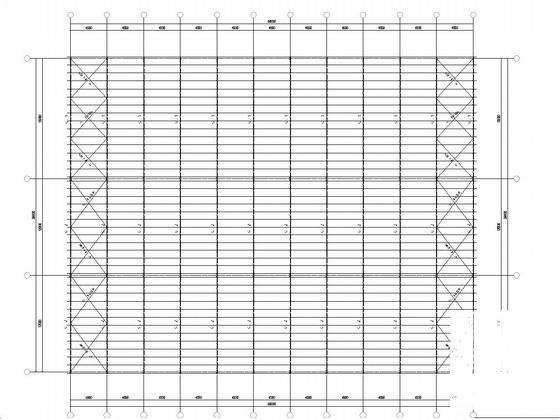

39mX50m钢筋棚

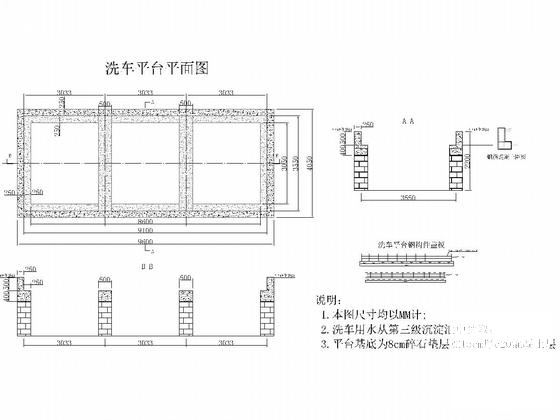

洗车平台平面图

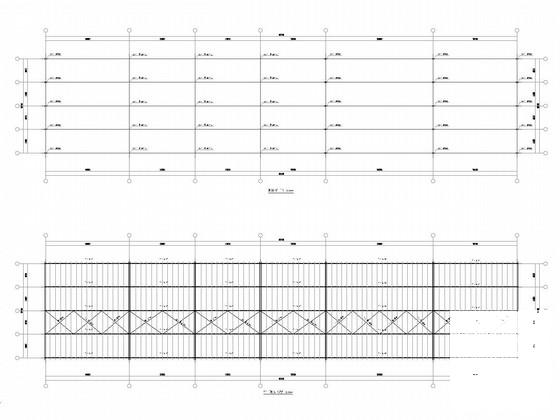

18mX90m料仓图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 铁路标准化拌和站图 - 1
    铁路标准化拌和站图 - 1
  • 铁路标准化拌和站图 - 2
    铁路标准化拌和站图 - 2
  • 铁路标准化拌和站图 - 3
    铁路标准化拌和站图 - 3
  • 铁路标准化拌和站图 - 4
    铁路标准化拌和站图 - 4
  • 铁路标准化拌和站图 - 5
    铁路标准化拌和站图 - 5
  • 铁路标准化拌和站图 - 6
    铁路标准化拌和站图 - 6
以上是部分截图,请下载附件后查看完整高清内容
